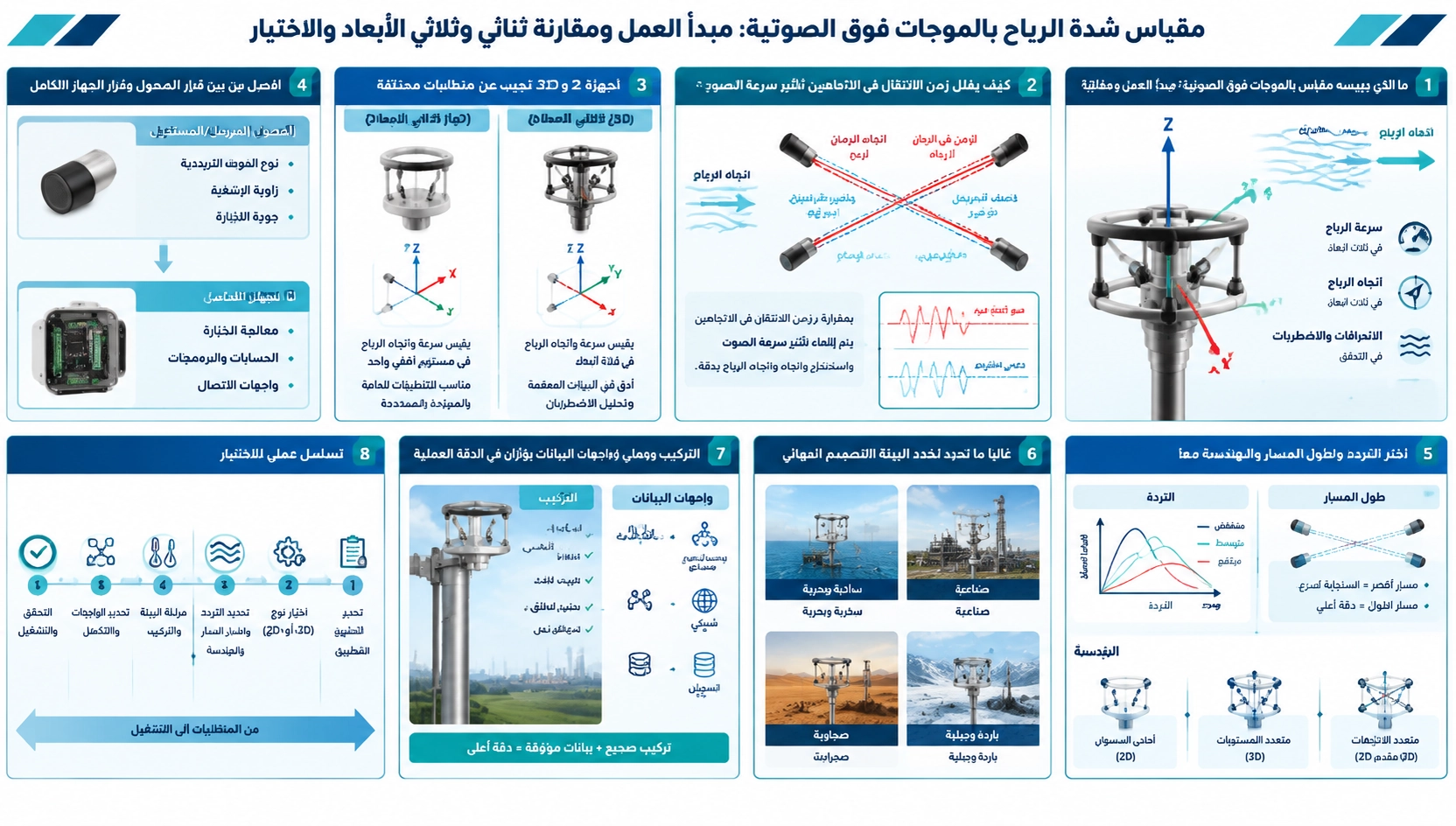

مقياس شدة الرياح بالموجات فوق الصوتية: مبدأ العمل ومقارنة ثنائي وثلاثي الأبعاد والاختيار

ما الذي يقيسه مقياس الرياح فوق الصوتي فعليا؟

يقيس مقياس الرياح فوق الصوتي تأثير الهواء المتحرك في زمن انتقال نبضة صوتية. توضع المحولات متقابلة عبر مسار واحد أو عدة مسارات معروفة الطول. تصل النبضة التي تتحرك مع الرياح قبل النبضة التي تتحرك عكسها، ومن فرق الزمن تحسب مركبة سرعة الرياح على امتداد المسار.

يتيح مساران أفقيان متقاطعان حساب السرعة والاتجاه الأفقيين. ويضيف الجهاز ثلاثي الأبعاد مسارات مائلة أو رأسية لقياس السرعة الرأسية. لا توجد أكواب أو دوارات أو مراوح، لذلك لا يعتمد القياس على عزم بدء جزء ميكانيكي، وهو مناسب للسرعات المنخفضة والقياس السريع وتقليل التآكل.

كيف يقلل زمن الانتقال في الاتجاهين تأثير سرعة الصوت؟

عند طول مسار L يعتمد زمن النبضة في الاتجاهين على سرعة الصوت c ومركبة الرياح v. يسمح القياس المتبادل بفصل تأثير التدفق الاتجاهي عن تأثير سرعة الصوت المشترك. ما زالت الحرارة تؤثر في التوهين والتوقيت والتشخيص، لكنها لا تحتاج إلى تحويل مباشر إلى سرعة رياح كما في القياس أحادي الاتجاه.

تتطلب النتيجة أيضا تحديد النبضة بثبات، والتحكم في الرنين، ورفض الوصولات الخاطئة، وتعويض تأخيرات القنوات. لذلك يعمل طول المسار وعرض النطاق وجهد الإثارة والكسب ومعدل أخذ العينات كنظام واحد.

أجهزة 2D و3D تجيب عن متطلبات مختلفة

يعطي حساس الرياح ثنائي الأبعاد المتجه الأفقي، إما سرعة واتجاها أو مركبتي X وY. وهو مناسب لمحطات الطقس والرافعات والموانئ والأنفاق والتحكم في المباني وحماية المعدات عندما لا تكون السرعة الرأسية مطلوبة.

يقيس الجهاز ثلاثي الأبعاد المركبة الرأسية أيضا. ويستخدم لدراسة الاضطراب والتغاير الدوامي والطبقة الحدية والتدفق حول المنشآت. يغير المحور الإضافي الهندسة وعدد القنوات والمعايرة ومعالجة البيانات. اختيار 3D لمجرد أنه أكثر شمولا قد يزيد التكلفة من دون تحسين تطبيق أفقي.

افصل بين قرار المحول وقرار الجهاز الكامل

محول الرياح فوق الصوتي مكون صوتي، أما الجهاز الكامل فيشمل هندسة المسارات وإلكترونيات التوقيت وقياس الحرارة والخوارزميات والغلاف والتركيب والاتصالات والمعايرة. قد يحتاج مطور OEM إلى أزواج مثل BBFM-V200K-B. ومن يحتاج إلى خرج قياس جاهز فعليه تقييم جهاز مثل مقياس الرياح ثلاثي الأبعاد BBUAM-3D.

يجب تحديد حدود التوريد في طلب السعر، لأن مواصفات المحول وحدها لا تحدد دقة النظام أو مدى الرياح أو الأداء البيئي.

اختر التردد وطول المسار والهندسة معا

قد يتيح التردد الأعلى مسارات مدمجة وتوقيتا أدق، لكنه قد يزيد التوهين الجوي والتأثر بالمطر والمحاذاة. ويوفر التردد الأقل هامشا أكبر للانتشار، لكنه يحتاج عادة إلى مكونات أكبر وقد يحد دقة الزمن. يرتبط الاختيار بطول المسار والفتحة وشكل النبضة وطريقة معالجة الإشارة.

تسبب الدعامات ظلالا هوائية واضطرابا. الرأس الصغير ليس أفضل إذا عطلت أذرعه المسارات. قارن BBFM-V40K ومحولات BBFM-V الأعلى ترددا بحسب الأداء بعد التركيب، لا بحسب التردد الاسمي فقط.

غالبا ما تحدد البيئة التصميم النهائي

يمكن للمطر والضباب والغبار والملح والجليد والتكاثف إضعاف النبضة أو تشويهها. تؤثر الحرارة في المواد والإلكترونيات والانتشار، وقد تغير الاهتزازات هندسة المسار، بينما تغير المنشآت القريبة التدفق قبل وصوله إلى الحساس.

حدد درجة الحماية ومقاومة التآكل والتسخين والتصريف وإحكام الكابلات والحماية من الصواعق أو الارتفاعات المفاجئة عند الحاجة. يجب اختبار الظروف البحرية والمتحركة والمتجمدة صراحة.

التركيب وواجهات البيانات يؤثران في الدقة العملية

ثبت الرأس بعيدا عن الجدران والصواري والعوادم والمعدات الدوارة. حاذ المحور المرجعي وسجل أي إزاحة. يحتاج جهاز 3D أيضا إلى تعريف للميل، لأن خطأ زاوية صغيرا يمزج السرعة الأفقية في القناة الرأسية.

أكد معدل التحديث وفترة المتوسط والبروتوكول والمخارج التناظرية ومزامنة الوقت وإشارات التشخيص. لا يضمن أخذ العينات الداخلي السريع خرجا خارجيا سريع الاستجابة. حدد سلوك نظام التحكم عند انسداد المسار أو ضعف الإشارة.

تسلسل عملي للاختيار

1. حدد ما إذا كنت تحتاج إلى الرياح الأفقية أو المتجه ثلاثي الأبعاد كاملا.
2. حدد مدى السرعة وزمن الاستجابة وطريقة المتوسط.
3. صف الحرارة والهطول والجليد والتلوث والاهتزاز.
4. اختر جهازا كاملا أو حلا على مستوى المحولات لمشروع OEM.
5. أكد مسافة التركيب والاتجاه والمخارج والطاقة ودليل المعايرة.
6. اختبر التجميع المركب في ظروف رياح وبيئة ممثلة.

يمنع هذا التسلسل اعتبار عبارة «حساس رياح فوق صوتي» مواصفة هندسية كاملة.

يوفر دليل المنظمة العالمية للأرصاد الجوية للأجهزة وطرق الرصد مرجعاً عاماً لتعرّض أجهزة الأرصاد واختيار مواقعها وممارسات القياس. وعند التصميم على مستوى المكوّن، استخدم دليل اختبار المحولات فوق الصوتية لتحديد بيانات القبول، ودليل زاوية الحزمة لمراجعة هندسة المسار، ومقارنة المحولات المقترنة بالهواء والسائل لتجنب تطبيق افتراضات المحولات المغمورة على قياس الرياح.

الأسئلة الشائعة

هل يحتاج مقياس الرياح فوق الصوتي إلى دوارة اتجاه؟

لا. تحسب المسارات المتقاطعة مركبات المتجه إلكترونيا، ومن ثم يحسب الاتجاه بلا دوارة ميكانيكية.

هل جهاز 3D أدق دائما من جهاز 2D؟

لا. فهو يقيس مركبة إضافية، لكن الدقة العملية تعتمد أيضا على الهندسة والمعايرة والتركيب والتطبيق.

هل يمكن تبديل محولات لها التردد نفسه؟

ليس تلقائيا. يجب أن تتوافق السعة وعرض النطاق والحساسية ونمط الحزمة والغلاف والمطابقة والإحكام مع الدائرة والمسار.

ما الذي يجب اختباره قبل النشر؟

تحقق من الصفر والاستجابة للاتجاه والسرعة وتشخيص المسارات وتوقيت الخرج والتعافي بعد المطر أو الانسداد أو ضعف الإشارة.
