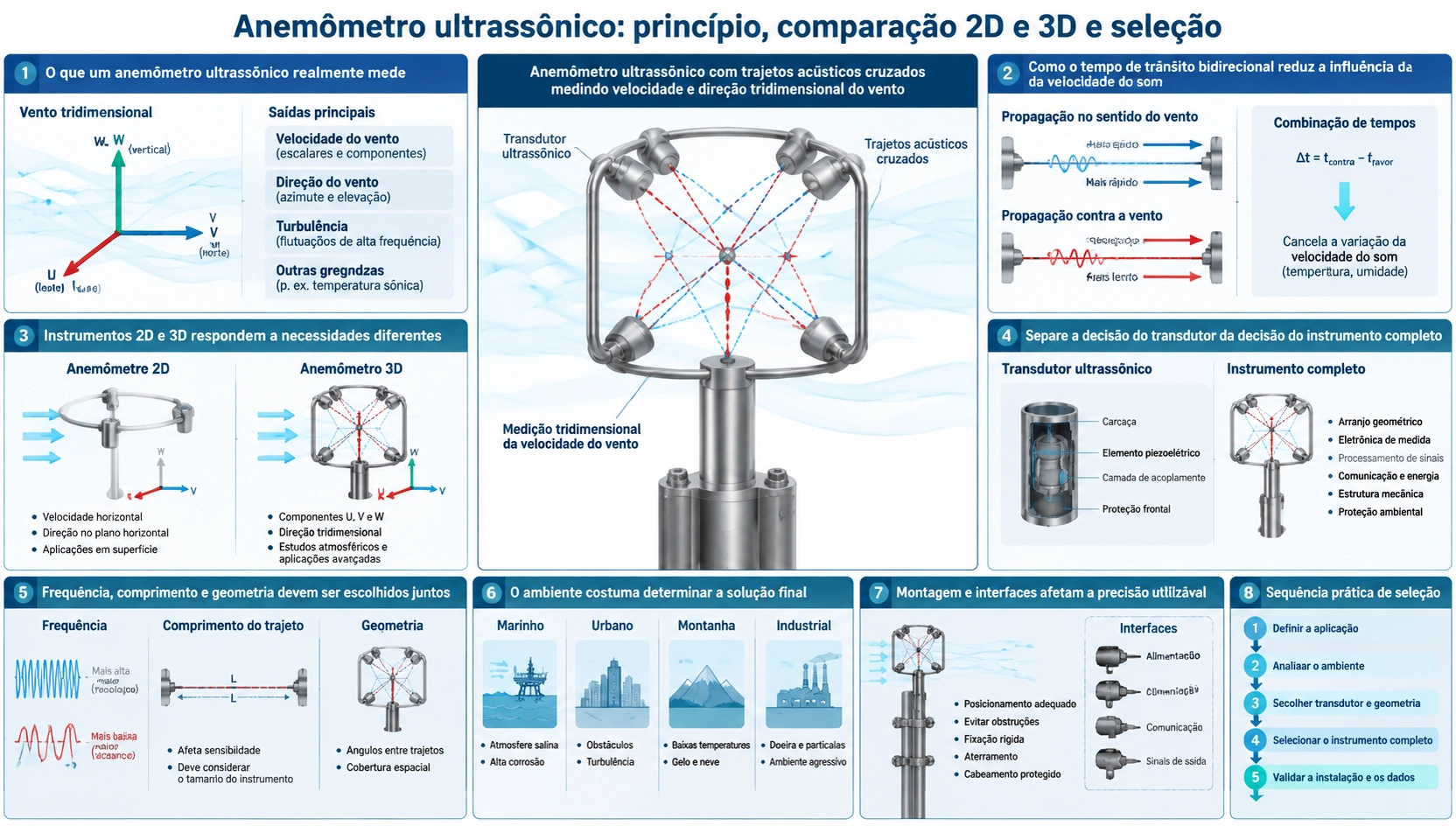

O que um anemômetro ultrassônico realmente mede
Um anemômetro ultrassônico mede o efeito do ar em movimento sobre o tempo de percurso de um pulso acústico. Transdutores ficam frente a frente em um ou mais trajetos conhecidos. O pulso a favor do vento chega antes daquele contra o vento. A diferença entre os tempos fornece a componente do vento ao longo do trajeto.
Dois trajetos horizontais cruzados resolvem velocidade e direção horizontais. Um instrumento tridimensional acrescenta trajetos inclinados ou verticais para medir a velocidade vertical. Sem copos, pás ou hélices, a medição não depende do torque de partida de um rotor. Isso favorece baixas velocidades, amostragem rápida e instalações onde o desgaste mecânico é indesejado.
Como o tempo de trânsito bidirecional reduz a influência da velocidade do som
Para um trajeto L, os tempos nos dois sentidos dependem da velocidade do som c e da componente do vento v. Medir em ambas as direções separa o termo direcional do fluxo do termo acústico comum. A temperatura ainda influencia atenuação, temporização e diagnóstico, mas não precisa ser convertida diretamente em velocidade do vento.
O resultado também exige identificação consistente do pulso, controle de ringing, rejeição de chegadas falsas e compensação de atrasos fixos. Comprimento, largura de banda, excitação, ganho e taxa de amostragem formam um único sistema.
Instrumentos 2D e 3D respondem a necessidades diferentes
Um sensor ultrassônico 2D informa o vetor horizontal como velocidade e direção ou componentes X e Y. Ele atende estações meteorológicas, guindastes, portos, túneis, edifícios e proteção de equipamentos quando o fluxo vertical não é necessário.
Um anemômetro 3D mede também a componente vertical. É usado em turbulência, covariância de vórtices, camada limite e estudos ao redor de estruturas. O eixo adicional altera geometria, canais, calibração e processamento. Escolher 3D apenas por parecer mais completo pode aumentar o custo sem melhorar uma aplicação horizontal.
Separe a decisão do transdutor da decisão do instrumento completo
O transdutor de vento é um componente acústico. O anemômetro completo inclui geometria, eletrônica de tempo, temperatura, algoritmos, invólucro, montagem, comunicação e calibração. Uma equipe OEM pode precisar de pares como o BBFM-V200K-B. Quem precisa de saída pronta deve avaliar um instrumento como o anemômetro ultrassônico 3D BBUAM-3D.
Defina o limite de fornecimento na cotação. A especificação do transdutor sozinha não determina precisão, faixa de vento ou desempenho ambiental do sistema.
Frequência, comprimento e geometria devem ser escolhidos juntos
Frequência maior pode permitir trajetos compactos e temporização precisa, mas pode elevar atenuação atmosférica e sensibilidade à chuva e ao alinhamento. Frequência menor oferece mais margem de propagação, porém normalmente exige componentes maiores e pode limitar a resolução temporal. A escolha depende do trajeto, abertura, pulso e processamento.
Suportes criam sombra aerodinâmica e turbulência. Uma cabeça compacta não é melhor se os braços perturbarem os trajetos. Compare o BBFM-V40K e a série BBFM-V de frequência maior pelo desempenho instalado, não apenas pela frequência nominal.
O ambiente costuma determinar a solução final
Chuva, neblina, poeira, sal, gelo e condensação podem enfraquecer ou distorcer o pulso. A temperatura afeta materiais, eletrônica e propagação. Vibração pode deslocar a geometria, e estruturas próximas podem alterar o fluxo antes que ele alcance o sensor.
Especifique proteção, resistência à corrosão, aquecimento, drenagem, vedação de cabos e proteção contra raios ou surtos quando necessário. Condições marítimas, móveis ou de congelamento devem ser validadas explicitamente.
Montagem e interfaces afetam a precisão utilizável
Instale a cabeça longe de paredes, mastros, exaustões e equipamentos rotativos. Alinhe o eixo de referência e registre qualquer desvio. Em 3D também é preciso definir inclinação, pois um pequeno erro angular mistura velocidade horizontal no canal vertical.
Confirme atualização, média, protocolo, saídas analógicas, sincronização e diagnósticos. Amostragem interna rápida não garante saída externa rápida. Em controle, defina o comportamento com trajeto bloqueado ou sinal baixo.
Sequência prática de seleção
- Defina se precisa apenas do vento horizontal ou do vetor 3D completo.
- Estabeleça faixa de velocidade, resposta e método de média.
- Descreva temperatura, precipitação, gelo, contaminação e vibração.
- Escolha instrumento completo ou solução OEM no nível do transdutor.
- Confirme espaço, orientação, saídas, alimentação e evidência de calibração.
- Teste o conjunto instalado em condições representativas.
Essa sequência evita tratar “sensor ultrassônico de vento” como uma especificação de engenharia completa.
O Guia de Instrumentos e Métodos de Observação da OMM é a referência geral para exposição, localização e práticas de medição meteorológica. No projeto de componentes, use o guia de ensaio de transdutores para definir a aceitação, o guia de ângulo do feixe para revisar a geometria e a comparação entre acoplamento no ar e no líquido para não transferir ao vento premissas de transdutores imersos.
Perguntas frequentes
O anemômetro ultrassônico precisa de biruta?
Não. Os trajetos cruzados resolvem as componentes eletronicamente e permitem calcular a direção sem uma peça mecânica.
Um anemômetro 3D é sempre mais preciso que um 2D?
Não. Ele mede uma componente adicional, mas a precisão ainda depende de geometria, calibração, montagem e aplicação.
Transdutores com a mesma frequência são intercambiáveis?
Não automaticamente. Capacitância, banda, sensibilidade, feixe, invólucro, casamento e vedação também devem corresponder ao circuito e ao trajeto.
O que deve ser testado antes da instalação?
Verifique zero, resposta direcional e de velocidade, diagnóstico, temporização de saída e recuperação após chuva, bloqueio ou sinal baixo.
