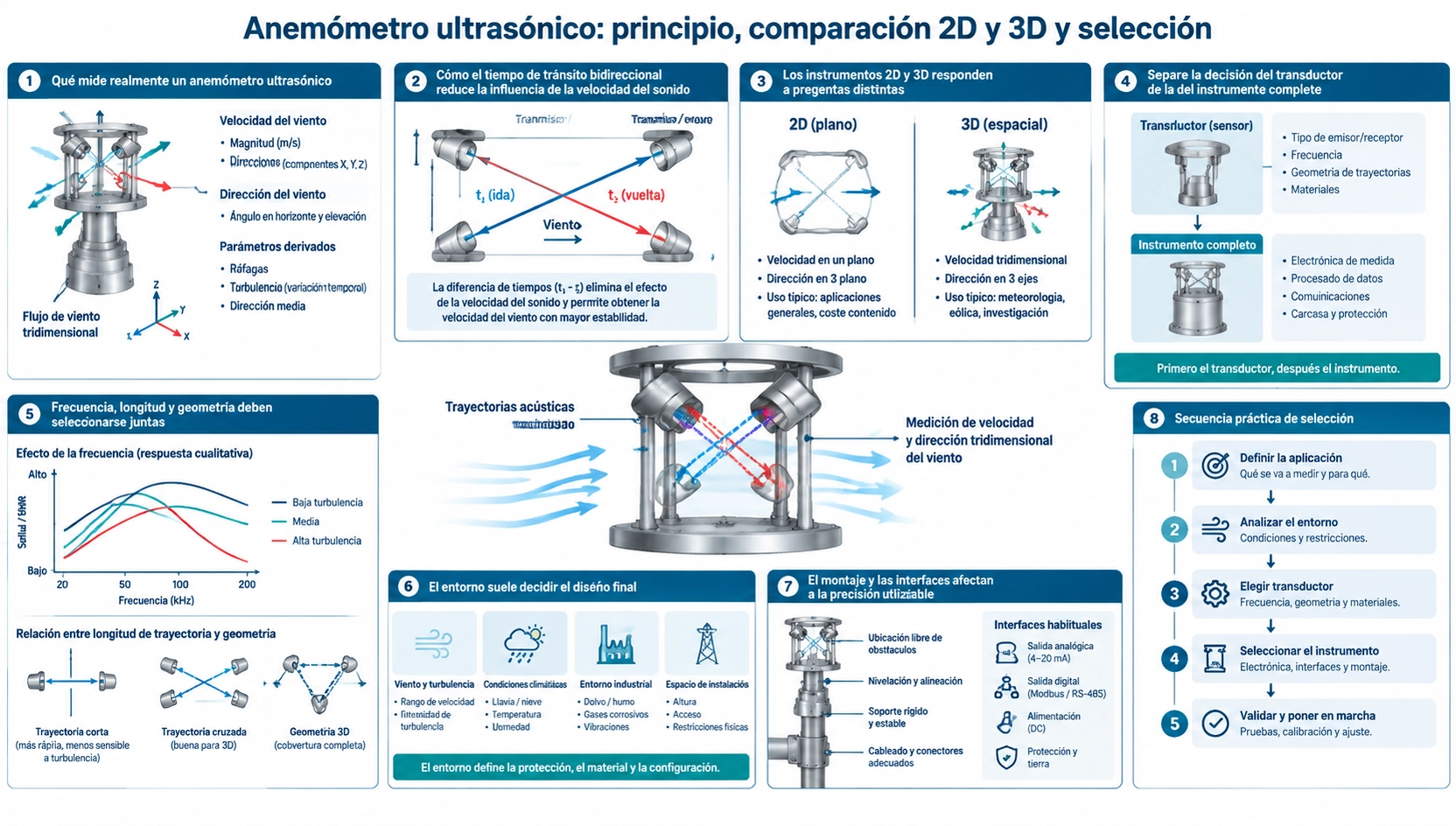

Qué mide realmente un anemómetro ultrasónico
Un anemómetro ultrasónico mide el efecto del aire en movimiento sobre el tiempo de viaje de un pulso acústico. Los transductores se enfrentan a través de uno o varios trayectos conocidos. El pulso que viaja a favor del viento llega antes que el que viaja en contra. La diferencia entre ambos tiempos permite obtener la componente del viento a lo largo del trayecto.
Dos trayectos horizontales cruzados resuelven la velocidad y la dirección horizontales. Un instrumento tridimensional añade trayectos inclinados o verticales para medir también la velocidad vertical. Al no utilizar cazoletas, veletas ni hélices, la medida no depende del par de arranque de un rotor. Esto favorece la respuesta a baja velocidad, el muestreo rápido y las instalaciones donde se desea evitar desgaste mecánico.
Cómo el tiempo de tránsito bidireccional reduce la influencia de la velocidad del sonido
Para una longitud L, los tiempos aguas abajo y aguas arriba dependen de la velocidad del sonido c y de la componente de viento v. Medir en ambas direcciones separa el término direccional del flujo del término común de propagación. La temperatura sigue influyendo en la atenuación, la temporización y el diagnóstico, pero no tiene que convertirse directamente en velocidad del viento.
El resultado también exige identificar el pulso de forma constante, controlar el ringing, rechazar llegadas falsas y compensar retardos fijos. Longitud, ancho de banda, excitación, ganancia y frecuencia de muestreo forman un único sistema.
Los instrumentos 2D y 3D responden a preguntas distintas
Un sensor ultrasónico 2D informa del vector horizontal, como velocidad y dirección o como componentes X e Y. Es adecuado para estaciones meteorológicas, grúas, puertos, túneles, edificios y protección de equipos cuando no se requiere el flujo vertical.
Un anemómetro 3D también mide la componente vertical. Se utiliza en turbulencia, covarianza de remolinos, investigación de la capa límite y estudios alrededor de estructuras. El eje adicional cambia la geometría, los canales, la calibración y el tratamiento de datos. Elegir 3D solo porque parece más completo puede aumentar el coste sin mejorar una aplicación horizontal.
Separe la decisión del transductor de la del instrumento completo
El transductor de viento es un componente acústico. El anemómetro completo añade geometría, electrónica de tiempo, temperatura, algoritmos, carcasa, montaje, comunicaciones y calibración. Un OEM que desarrolla su propia electrónica puede necesitar pares como el transductor BBFM-V200K-B. Quien necesita una salida de medida directa debe evaluar un instrumento como el anemómetro ultrasónico tridimensional BBUAM-3D.
Defina el límite de suministro en la solicitud. La ficha de un transductor no establece por sí sola la precisión, el rango de viento ni el comportamiento ambiental del sistema.
Frecuencia, longitud y geometría deben seleccionarse juntas
Una frecuencia mayor puede permitir trayectos compactos y tiempos precisos, pero puede aumentar la atenuación atmosférica y la sensibilidad a lluvia y alineación. Una frecuencia menor ofrece más margen de propagación, aunque suele requerir componentes mayores y puede limitar la resolución temporal. La elección depende del trayecto, apertura, pulso y procesamiento.
Los soportes crean sombra aerodinámica y turbulencia. Un cabezal compacto no mejora la medida si sus brazos perturban los trayectos. Compare el BBFM-V40K y la serie BBFM-V de mayor frecuencia por su rendimiento instalado, no solo por la frecuencia nominal.
El entorno suele decidir el diseño final
Lluvia, niebla, polvo, sal, hielo y condensación pueden debilitar o distorsionar el pulso. La temperatura afecta a materiales, electrónica y propagación. La vibración puede mover la geometría, y las estructuras cercanas pueden alterar el flujo antes de que llegue al sensor.
Especifique protección, corrosión, calefacción, drenaje, sellado de cables y protección contra rayos o sobretensiones cuando corresponda. Las condiciones marinas, móviles o de congelación deben validarse de forma explícita.
El montaje y las interfaces afectan a la precisión utilizable
Instale el cabezal lejos de paredes, mástiles, escapes y equipos giratorios. Alinee el eje de referencia y registre cualquier desviación. En 3D también debe definirse la inclinación, porque un pequeño error angular mezcla velocidad horizontal en el canal vertical.
Confirme tasa de actualización, promedio, protocolo, salidas analógicas, sincronización y diagnósticos. Un muestreo interno rápido no garantiza una salida externa rápida. En control, defina el comportamiento cuando un trayecto esté bloqueado o la señal sea baja.
Secuencia práctica de selección
- Defina si necesita viento horizontal o el vector 3D completo.
- Establezca rango de velocidad, respuesta y promedio.
- Describa temperatura, precipitación, hielo, contaminación y vibración.
- Elija instrumento completo o solución OEM de transductores.
- Confirme espacio, orientación, salidas, alimentación y calibración.
- Pruebe el conjunto instalado en condiciones representativas.
Así se evita convertir “sensor ultrasónico de viento” en una especificación técnica incompleta.
La Guía de Instrumentos y Métodos de Observación de la OMM es la referencia general para exposición, ubicación y prácticas de medición meteorológica. En el diseño de componentes, use la guía de ensayo de transductores para definir la aceptación, la guía del ángulo de haz para revisar la geometría y la comparación entre acoplamiento en aire y líquido para no trasladar al viento supuestos propios de transductores sumergidos.
Preguntas frecuentes
¿Necesita veleta un anemómetro ultrasónico?
No. Los trayectos cruzados resuelven electrónicamente las componentes y permiten calcular la dirección sin veleta mecánica.
¿Un anemómetro 3D siempre es más preciso que uno 2D?
No. Mide una componente adicional, pero la precisión depende de geometría, calibración, montaje y aplicación.
¿Son intercambiables transductores con la misma frecuencia?
No automáticamente. Capacitancia, banda, sensibilidad, haz, carcasa, adaptación y sellado también deben corresponder al circuito y al trayecto.
¿Qué debe probarse antes del despliegue?
Verifique cero, respuesta direccional y de velocidad, diagnósticos, tiempo de salida y recuperación tras lluvia, bloqueo o señal baja.
