Medición del viento a 40 kHz en recorridos largos

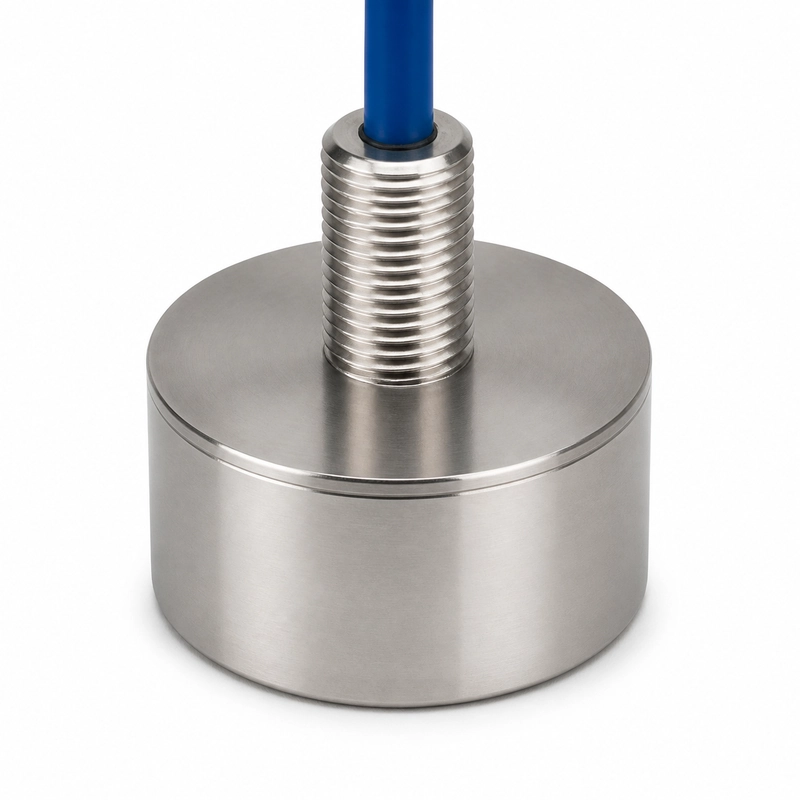

El BBFM-V40K es un transductor ultrasónico de velocidad y dirección del viento para anemómetros 2D y 3D, control meteorológico, medición del aire de ventilación y supervisión de conductos industriales. Su frecuencia central es de 40 kHz ±5% y el alcance de referencia de 0,5 a 12 m.
El ángulo de media potencia es de 11,3° ±10% a -3 dB. La longitud del recorrido y la cobertura angular deben evaluarse conjuntamente al disponer transductores enfrentados y definir el volumen de medida.
Especificaciones técnicas verificadas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V40K |
| Frecuencia central | 40 kHz ±5% |
| Alcance recomendado | 0,5 a 12 m |
| Impedancia mínima | 250 Ω ±20% |
| Capacitancia | 4.000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 3 kgf o 0,3 MPa como máximo |
| Ángulo de media potencia | 11,3° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 1.580 g ±5% con cable de 10 m ±0,3 m |
Disposición de la matriz y adaptación eléctrica
Para un anemómetro 2D o 3D, el recorrido debe definirse entre 0,5 y 12 m considerando el ángulo de 11,3°, la geometría del flujo de aire, los obstáculos y la alineación de los transductores.
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 250 Ω ±20% y a la capacitancia de 4.000 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 1.500 Vpp.
Integración ambiental y mecánica
El funcionamiento está especificado de -40 a +80°C, hasta 3 kgf o 0,3 MPa y con protección IP68. El peso de 1.580 g ±5% corresponde al cable de 10 m ±0,3 m, por lo que el soporte y el tendido del cable deben incluirse en el diseño.
- Anemómetros ultrasónicos 2D y 3D
- Control meteorológico
- Medición del caudal de aire de ventilación
- Supervisión de conductos industriales
