面向较长声程的 40 kHz 风速风向测量

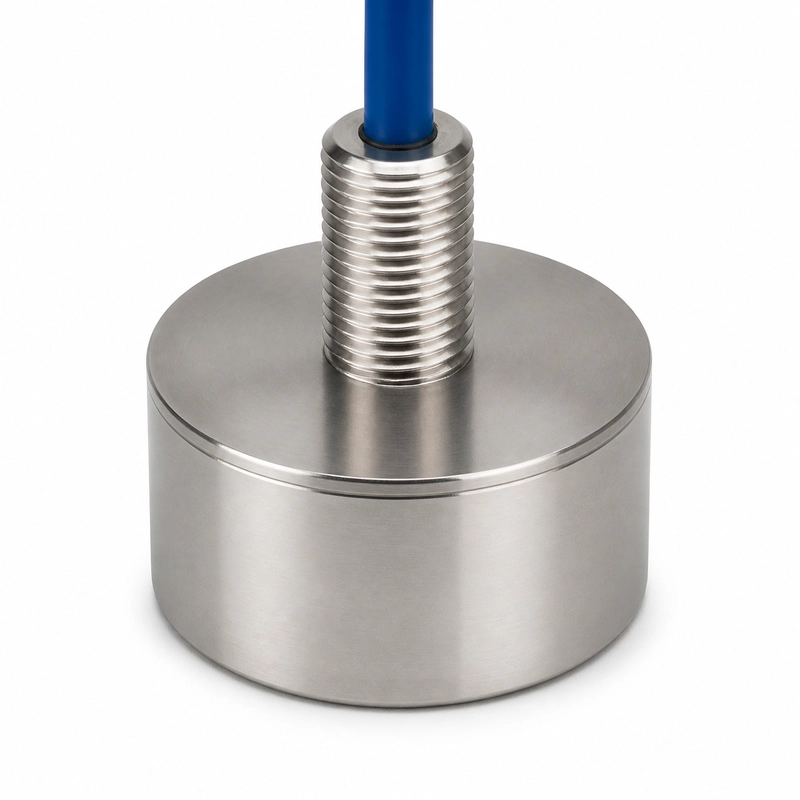

BBFM-V40K 是一款超声波风速风向测量换能器，适用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测。中心频率为 40 kHz ±5%，参考量程为 0.5～12 m。
产品在 -3 dB 下的半功率角为 11.3° ±10%。布置相对换能器和确定测量空间时，应同时评估声程与角度覆盖范围。
经核对的技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V40K |
| 中心频率 | 40 kHz ±5% |
| 建议量程 | 0.5～12 m |
| 最小阻抗 | 250 Ω ±20% |
| 电容量 | 4,000 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <1,500 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤3 kgf 或 0.3 MPa |
| 半功率角 | 11.3° ±10%（-3 dB） |
| 外壳材质 | 不锈钢 |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 1,580 g ±5%（线长 10 m ±0.3 m） |
阵列布局与电路匹配
用于二维或三维风速仪时，应在 0.5～12 m 参考量程内规划声路，并结合 11.3° 波束角、气流结构、遮挡条件和换能器对准要求确定布置。
驱动接收电路需适配 250 Ω ±20% 的最小阻抗以及 1 kHz 下 4,000 pF ±20% 的电容量，并确保峰值电压低于 1,500 Vpp。
机械与环境集成
产品工作温度为 -40～+80℃，工作压力不超过 3 kgf 或 0.3 MPa，防护等级为 IP68。标称重量 1,580 g ±5% 对应 10 m ±0.3 m 线缆配置，机械设计需同时考虑支撑与线缆走向。
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
