40-kHz-Windmessung über längere Schallstrecken

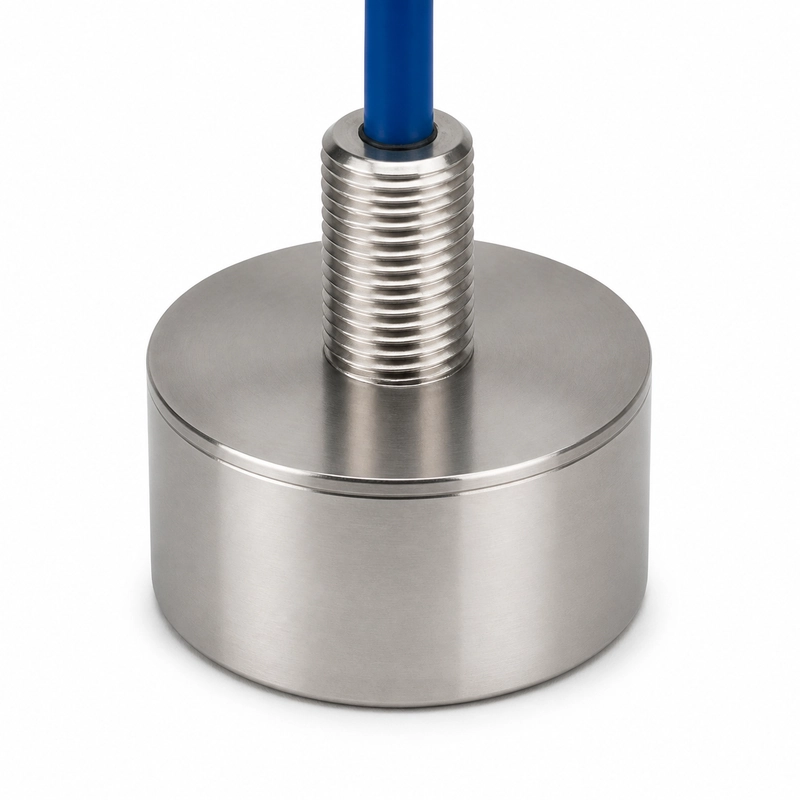

Der BBFM-V40K ist ein Ultraschallwandler zur Messung von Windgeschwindigkeit und Windrichtung in 2D- und 3D-Anemometern, Wetterüberwachung, Lüftungsströmungsmessung und industrieller Kanalüberwachung. Die Mittenfrequenz beträgt 40 kHz ±5%, der Referenzbereich reicht von 0,5 bis 12 m.
Der Halbwertswinkel beträgt 11,3° ±10% bei -3 dB. Schallstrecke und Winkelabdeckung müssen gemeinsam bewertet werden, wenn gegenüberliegende Wandler angeordnet und das Messvolumen festgelegt werden.
Geprüfte technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V40K |
| Mittenfrequenz | 40 kHz ±5% |
| Empfohlener Bereich | 0,5 bis 12 m |
| Minimale Impedanz | 250 Ω ±20% |
| Kapazität | 4.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <1.500 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 3 kgf oder 0,3 MPa |
| Halbwertswinkel | 11,3° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 1.580 g ±5% mit 10 m ±0,3 m Kabel |
Anordnung und elektrische Abstimmung
Für ein 2D- oder 3D-Anemometer ist die Schallstrecke zwischen 0,5 und 12 m unter Berücksichtigung des 11,3°-Winkels, der Strömungsgeometrie, möglicher Hindernisse und der Wandlerausrichtung festzulegen.
Die Sende- und Empfangselektronik muss auf die minimale Impedanz von 250 Ω ±20% und die Kapazität von 4.000 pF ±20% bei 1 kHz abgestimmt sein. Die Spitzenspannung muss unter 1.500 Vpp bleiben.
Mechanische und umgebungsbezogene Integration
Der Betrieb ist von -40 bis +80°C, bis 3 kgf oder 0,3 MPa und mit Schutzart IP68 spezifiziert. Das Gewicht von 1.580 g ±5% gilt für das 10 m ±0,3 m lange Kabel; Halterung und Kabelführung müssen in die Konstruktion einbezogen werden.
- 2D- und 3D-Ultraschallanemometer
- Meteorologische Überwachung
- Luftströmungsmessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
