Mesure du vent à 40 kHz sur des trajets étendus

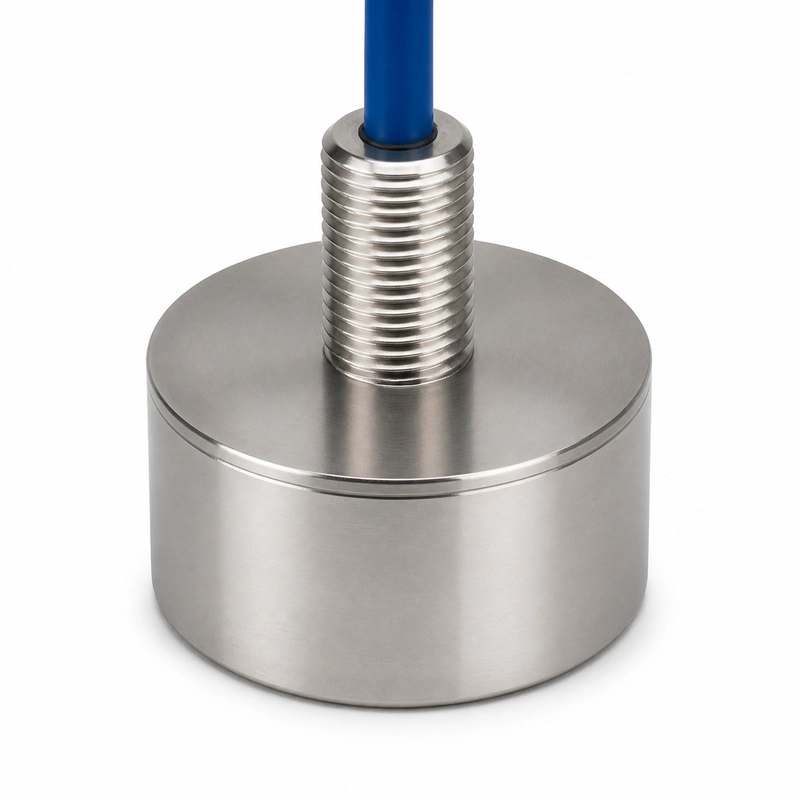

Le BBFM-V40K est un transducteur ultrasonore de vitesse et de direction du vent pour anémomètres 2D et 3D, surveillance météorologique, mesure des flux d’air de ventilation et suivi des gaines industrielles. Sa fréquence centrale est de 40 kHz ±5% et sa portée de référence de 0,5 à 12 m.
L’angle à mi-puissance est de 11,3° ±10% à -3 dB. La longueur du trajet et la couverture angulaire doivent être évaluées ensemble pour disposer les transducteurs opposés et définir le volume de mesure.
Caractéristiques techniques vérifiées
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V40K |
| Fréquence centrale | 40 kHz ±5% |
| Portée recommandée | 0,5 à 12 m |
| Impédance minimale | 250 Ω ±20% |
| Capacité | 4 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 500 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Angle à mi-puissance | 11,3° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable |
| Montage | Se reporter au plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 1 580 g ±5% avec câble de 10 m ±0,3 m |
Disposition de l’antenne et adaptation électrique
Pour un anémomètre 2D ou 3D, le trajet est à définir entre 0,5 et 12 m en tenant compte de l’angle de 11,3°, de la géométrie de l’écoulement, des obstacles et de l’alignement des transducteurs.
L’électronique d’émission-réception doit être adaptée à l’impédance minimale de 250 Ω ±20% et à la capacité de 4 000 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 1 500 Vpp.
Intégration mécanique et environnementale
Le fonctionnement est spécifié de -40 à +80°C, jusqu’à 3 kgf ou 0,3 MPa et avec un indice IP68. La masse de 1 580 g ±5% correspond au câble de 10 m ±0,3 m ; le support et le cheminement du câble doivent être intégrés à la conception.
- Anémomètres ultrasonores 2D et 3D
- Surveillance météorologique
- Mesure des flux d’air de ventilation
- Surveillance des gaines industrielles
