Un ángulo de haz necesita una definición
Un transductor ultrasónico no proyecta un cono con un borde rígido. La presión acústica cambia de forma continua con el ángulo y la distancia. Por eso, «haz de 15°» no es una especificación completa: puede significar el ancho entre puntos de −3 dB, −6 dB, los primeros nulos o un umbral práctico de detección.
Antes de comparar dos cifras, confirme si se trata de ángulo total o semiángulo, qué nivel se utilizó, si la medición corresponde a transmisión, recepción o pulso-eco, y en qué medio, frecuencia, distancia, plano y montaje se obtuvo. Dos fabricantes pueden medir el mismo patrón y publicar valores diferentes sin que ninguno sea falso.

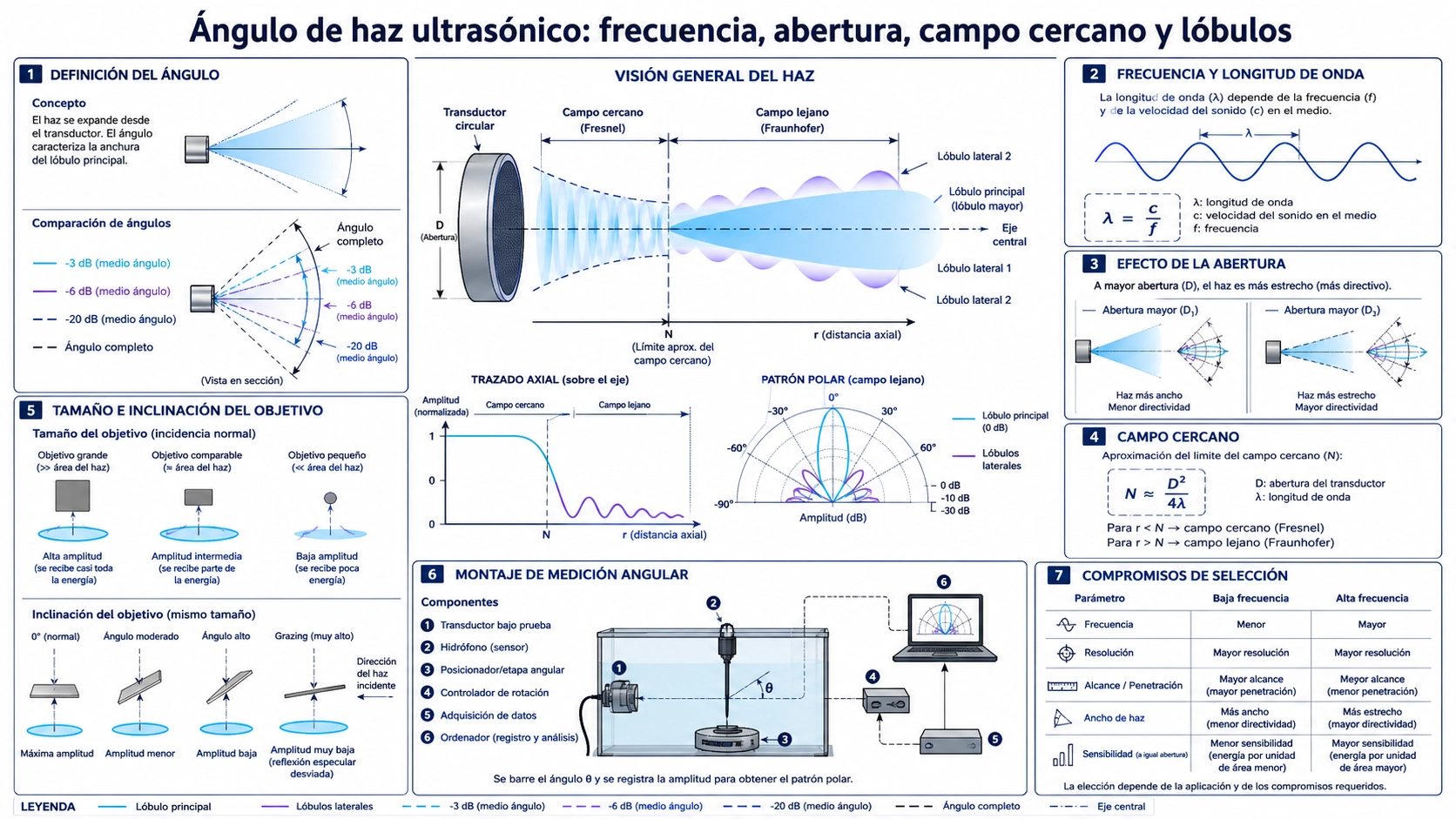

El haz es una respuesta espacial
La superficie activa contiene muchos puntos vibrantes. Sus ondas se suman con fases distintas según la dirección. Cerca del eje pueden reforzarse; fuera de él pueden cancelarse, crear mínimos y volver a aparecer como lóbulos laterales. El patrón depende de la longitud de onda respecto a la abertura efectiva y de la distribución de amplitud y fase sobre esa abertura.
El modelo de un pistón circular uniforme explica tendencias, pero un producto real incorpora cerámica piezoeléctrica, capas de adaptación, respaldo, adhesivo, carcasa, cara protectora y condiciones de sujeción. Esos elementos pueden reducir o deformar la abertura efectiva. El cálculo sirve como estimación; la aceptación debe basarse en la unidad ensamblada.
Convenciones que no se deben mezclar
| Convención | Qué representa | Riesgo de comparación |
|---|---|---|
| Puntos de −3 dB | Caída respecto al eje según la magnitud y convención adoptadas | Puede referirse a presión, tensión, intensidad o respuesta combinada |
| Puntos de −6 dB | Otro umbral de ancho, frecuente en diagramas ultrasónicos | No equivale a −3 dB ni a un límite de detección |
| Primer nulo | Primer mínimo a cada lado del lóbulo principal | Suele dar un ángulo mayor y depende del modelo de abertura |
| Ángulo de detección | Zona donde un blanco definido supera un umbral | Incluye blanco, rango, ganancia, filtro y algoritmo |
También hay que declarar si la cifra abarca ambos lados del eje. Un ángulo total de −6 dB de 20° corresponde a ±10°; un semiángulo de 20° corresponde a 40° en total. La falta de esta palabra duplica o divide por dos la interpretación.
Frecuencia, longitud de onda y abertura
La longitud de onda es la velocidad del sonido en el medio dividida por la frecuencia. Manteniendo medio y abertura, una frecuencia mayor suele estrechar el lóbulo principal. Manteniendo frecuencia, una abertura efectiva mayor también suele estrecharlo. Una abertura pequeña frente a la longitud de onda produce una respuesta más ancha.
No es una regla de selección aislada. La frecuencia alta puede sufrir más atenuación; la abertura grande ocupa espacio y puede alargar la zona de campo cercano. La carga acústica, la carcasa y la temperatura pueden desplazar la frecuencia de operación. En aberturas rectangulares, además, los dos planos principales tienen anchos distintos.
Las fórmulas de divergencia suelen multiplicar la relación longitud de onda/diámetro por un coeficiente. Ese coeficiente cambia según se prediga −3 dB, −6 dB o primer nulo. Aplicar el coeficiente de un nulo a un ancho de −6 dB es un error de definición, no simplemente una aproximación conservadora.
Campo cercano y campo lejano
Junto a la cara, las trayectorias desde diferentes zonas de la abertura cambian rápidamente. En este campo de Fresnel aparecen máximos y mínimos locales; la presión no disminuye como un cono uniforme. Para un pistón circular simple, la longitud aproximada de esta región crece con el cuadrado del diámetro y disminuye con la longitud de onda, pero el límite real depende del conjunto.
En el campo lejano, el patrón angular se estabiliza mejor y el lóbulo principal diverge. Un dato obtenido demasiado cerca no debe extrapolarse sin comprobarlo. La zona ciega de un sensor tampoco es sinónimo de campo cercano: la primera surge del ringing, la conmutación y la recuperación del receptor. Ambas regiones pueden solaparse, pero describen fenómenos distintos.
Los lóbulos laterales explican ecos fuera del eje
Después de un mínimo, la interferencia constructiva puede generar un lóbulo lateral. Aunque sea mucho más débil que el principal, puede recibir un depósito, soporte, tubería, bordillo o bastidor. Elevar el umbral elimina algunos ecos débiles, pero también puede ocultar el blanco previsto.
Un ángulo principal estrecho no garantiza lóbulos laterales bajos. Solicite un diagrama angular con suficiente extensión y nivel dinámico. Una bocina, rebaje, rejilla o bisel puede modificar el patrón mediante reflexión y difracción; por ello, el ensayo debe incluir la carcasa y las estructuras próximas.
El blanco cambia la zona de detección práctica
Una placa grande y perpendicular devuelve más energía que un poste delgado, espuma, tela, superficie curva o plano inclinado. Un objeto puede encontrarse dentro del lóbulo principal y no alcanzar el umbral, o quedar fuera del ángulo nominal y producir un eco especular o lateral. Rango, atenuación, ganancia, compensación temporal, movimiento y filtro también intervienen.
En nivel, una superficie líquida tranquila no equivale a espuma ni a una pila granular inclinada. En aparcamiento, una pared no representa un bordillo. En transmisión directa entre dos transductores, lo importante es el solapamiento de ambos patrones y la tolerancia de alineación. El blanco de prueba debe reproducir la decisión que tomará el sistema.
Procedimiento para medir la respuesta angular
- Definir transmisión, recepción, transmisión directa o pulso-eco y la magnitud medida.
- Fijar medio, temperatura y velocidad del sonido empleada.
- Montar la unidad final en un soporte de giro cuyo eje pase por el centro acústico.
- Usar un receptor calibrado o un blanco definido, con distancia y compuerta temporal controladas.
- Mantener frecuencia, forma de onda, tensión, ciclos, ganancia, banda, filtro y umbral.
- Barrer los planos necesarios con paso declarado y repetir el punto axial para detectar deriva.
- Conservar datos brutos antes de normalizar y reportar ancho, nulos, lóbulos e incertidumbre.
La guía de ensayo de transductores ultrasónicos amplía el diseño de fixture, forma de onda, repetibilidad y aceptación. El recurso educativo NDE-Ed sobre campos radiados por transductores ilustra campo cercano y divergencia; sus ecuaciones deben usarse solo bajo los supuestos indicados.
Elegir el haz a partir de la escena
| Necesidad | Implicación | Comprobación adicional |
|---|---|---|
| Aislar un blanco entre estructuras | Lóbulo principal estrecho y laterales controlados | Reflectividad, alineación y vibración |
| Cubrir una zona amplia | Respuesta más ancha | Ecos múltiples y lógica de rechazo |
| Medir a larga distancia | Directividad para concentrar energía | Atenuación, blanco, potencia y ruido |
| Trabajar en una boquilla | El haz debe despejar cuello e internos | Campo cercano, ringing y condensación |
| Par emisor-receptor | Solapamiento con tolerancia de montaje | Desplazamiento térmico y repetibilidad |
Para productos de aire, combine el patrón con la selección de sensores ultrasónicos de distancia. Si la precisión cambia con el ambiente, revise la compensación de temperatura en medición ultrasónica. En agua, la selección de frecuencia para profundidad submarina relaciona haz, alcance y presión.
Qué pedir al proveedor
- Diagramas en los planos requeridos, no solo un número.
- Umbral, ángulo total o medio, frecuencia, medio, temperatura, distancia y montaje.
- Método de transmisión/recepción y blanco o receptor de referencia.
- Ancho principal, primeros nulos, nivel lateral, variación entre muestras y tolerancia.
- Efecto de carcasa, cara protectora, cable y par de montaje.
Preguntas frecuentes
¿Más frecuencia siempre significa un haz más estrecho?
Con la misma abertura efectiva y el mismo medio, suele estrechar el lóbulo principal. La carga, los modos, la carcasa y la frecuencia real pueden cambiar el resultado.
¿Se puede calcular el ángulo con frecuencia y diámetro?
Se puede estimar una convención concreta para una abertura ideal. El cálculo no reproduce todos los modos, capas, carcasas ni lóbulos; debe verificarse mediante medición.
¿Por qué detecta fuera del ángulo indicado?
El dato puede usar otro nivel, mientras que el blanco real puede devolver energía por un lóbulo lateral, difracción o reflexión vecina. Ganancia y umbral amplían la zona práctica.
Conclusión
El ángulo de haz solo es comparable cuando incluye criterio, ángulo total o medio, plano, medio, distancia, montaje y método. Frecuencia y abertura marcan la tendencia, pero campo cercano, lóbulos, carcasa y blanco determinan la aplicación. Para revisar una escena crítica, envíe el patrón requerido, geometría, blanco, rango y condiciones de ensayo a Deep Minds Ultrasonic.
