La compensación corrige la velocidad del sonido, no el cronómetro

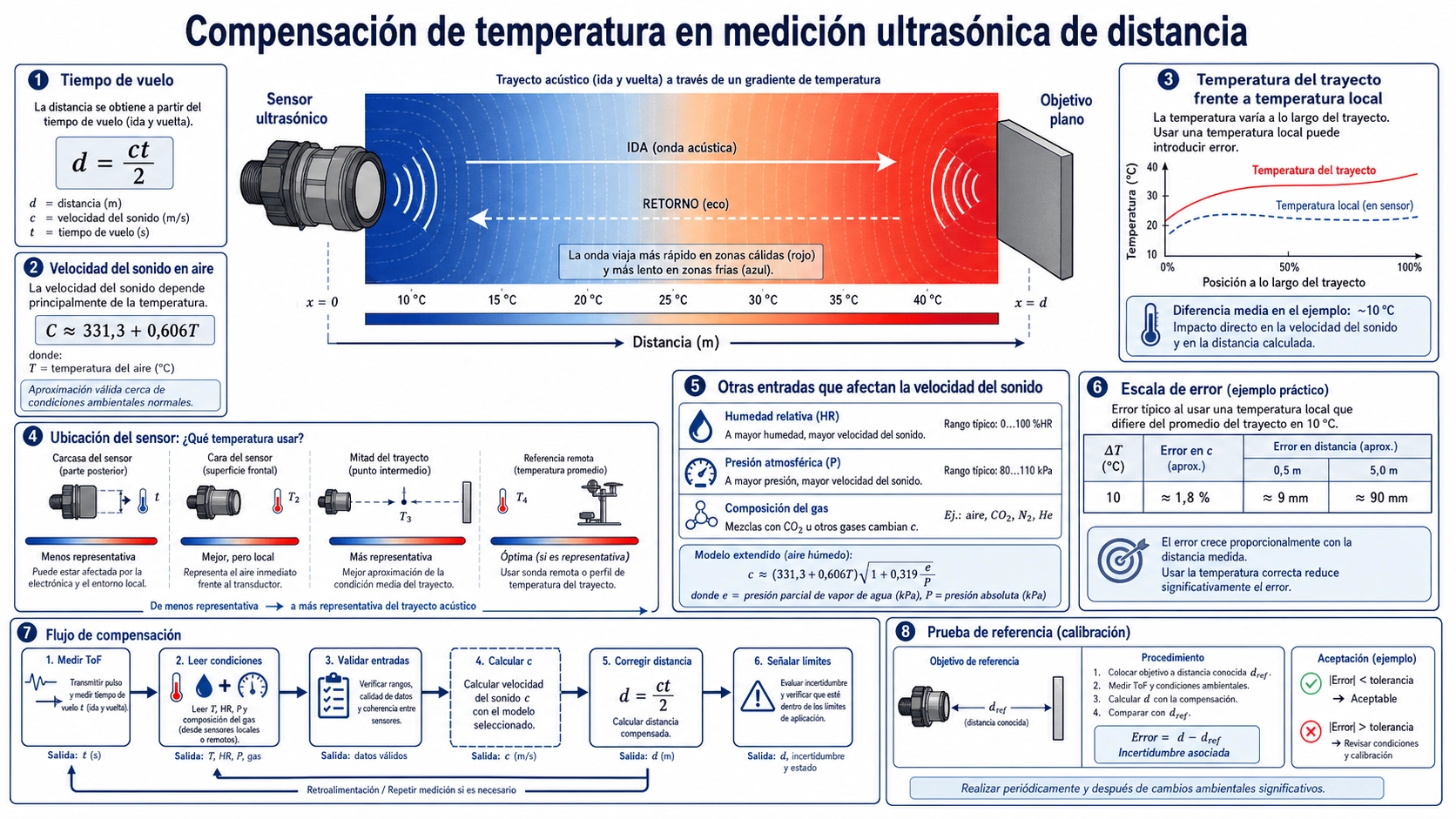

Un sensor ultrasónico de distancia mide tiempo de propagación y lo convierte en longitud usando una velocidad del sonido supuesta o calculada. En aire, esa velocidad cambia sobre todo con la temperatura y también depende de humedad, presión, concentración de dióxido de carbono y composición del gas. Por tanto, un temporizador muy preciso puede generar una distancia sesgada si el modelo acústico no representa la trayectoria.
Compensar no consiste solo en añadir un termómetro junto a la electrónica. La lectura debe representar el gas atravesado por el pulso, responder con suficiente rapidez y alimentar un modelo válido con las unidades correctas. Después, el sistema completo debe verificarse en varias distancias y ambientes. Este artículo trata medición pulso-eco en aire; sus fórmulas no deben reutilizarse para otro gas o para agua sin las propiedades adecuadas.
Partir de la ecuación de tiempo de vuelo
Para una trayectoria pulso-eco sencilla:
distancia = velocidad del sonido × tiempo de ida y vuelta / 2
El divisor dos corresponde al viaje hasta el blanco y al retorno. Retardos del sistema, ringing, recuperación del receptor, umbral, filtrado, respuesta del blanco y posición del centro acústico pueden añadir offsets que deben caracterizarse por separado. La compensación térmica no debe ocultarlos.
Si la velocidad real de la trayectoria es creal pero el cálculo usa cusada, la indicación es aproximadamente la distancia verdadera multiplicada por cusada/creal. Cuando el aire está más caliente de lo supuesto, la velocidad suele ser mayor; usar un valor frío y bajo subestima la distancia. El signo se invierte si la velocidad usada es demasiado alta.
Aproximación para aire y límites
Cerca de condiciones ambientales ordinarias se utiliza a menudo esta aproximación de aire seco:
c ≈ 331,3 + 0,606T metros por segundo, con T en grados Celsius.
Sirve para estimar la tendencia dominante, no para declarar exactitud de referencia en cualquier humedad, presión, composición o temperatura. Alrededor de 20 °C, la pendiente equivale aproximadamente a un cambio del 0,18 % por grado. Un error de 10 °C puede producir del orden del 1,8 % en distancia: aproximadamente 9 mm a 0,5 m y 90 mm a 5 m antes de añadir otras fuentes. Son ejemplos de escala, no especificaciones garantizadas.
Para mayor exactitud, aplique una formulación validada dentro de su intervalo publicado. El trabajo de Cramer de 1993 incorpora temperatura, humedad, presión y concentración de CO₂. Un modelo más complejo no mejora el sistema si falta la humedad o si el termómetro no representa la trayectoria.
Qué temperatura debe utilizar el algoritmo
El tiempo se acumula a lo largo de todo el recorrido. Con aire uniforme, un punto representativo puede bastar. Con un gradiente, la velocidad efectiva se relaciona con la propagación a través de todos los segmentos y no con la media aritmética de dos sensores convenientes. Equipos calientes, sol, paredes de depósito, refrigeración, ventilación, escape y estratificación pueden separar la temperatura de la trayectoria de la existente dentro de la carcasa.
| Ubicación | Ventaja | Modo de fallo | Medida de control |
|---|---|---|---|
| PCB de electrónica | Integración sencilla y bajo coste | Autocalentamiento y carcasa diferentes del aire | Caracterizar offset y potencia; no llamarla temperatura ambiente sin evidencia |
| Cerca de la cara | Próxima a la zona de emisión | Conducción desde cara, carcasa, sol o pared | Exponer al flujo de aire y aislar térmicamente sin perder protección |
| Sonda ambiental externa | Mide aire libre lejos de la electrónica | No representa una trayectoria larga o estratificada | Fijar una posición repetible y compararla con los gradientes |
| Varios puntos | Aporta información del gradiente | Más canales, calibración, cableado y modelo | Usarlos cuando el presupuesto de incertidumbre descarte un solo punto |
El retardo térmico domina durante los cambios
Un sensor de temperatura puede ser exacto en equilibrio y estar equivocado durante una transición. Encapsulado, protección, potting, movimiento de aire y contacto con la carcasa determinan su tiempo de respuesta. El aire puede cambiar en segundos mientras una sonda protegida tarda mucho más, creando un sesgo temporal después de abrir una puerta, arrancar ventilación, calentar un proceso o mover el equipo.
Mida la respuesta escalón en el conjunto final, no solo la constante de tiempo del componente. Registre simultáneamente distancia ultrasónica, temperaturas de referencia en puntos relevantes y temperatura integrada. Un filtro de software reduce ruido pero añade retraso; elija su constante según la velocidad ambiental y la respuesta requerida.
Humedad, presión y composición del gas
El vapor de agua modifica composición y propiedades termodinámicas del aire y, con ello, la velocidad. La presión interviene en formulaciones precisas de gas real, aunque una ecuación ideal simplificada sugiera poca dependencia directa a composición y temperatura fijas. El CO₂ importa en trabajos de precisión. En medición industrial corriente suele dominar la temperatura, pero el presupuesto de incertidumbre debe decidir qué entradas pueden omitirse.
No aplique un modelo de aire a nitrógeno, CO₂, gas natural, refrigerante o gas de proceso variable. La composición puede dominar el efecto térmico. Si cambia, puede necesitar medición de composición, calibración de mezclas definidas, otro principio o una estimación independiente de velocidad acústica.
Lo que la compensación no puede reparar
- Ángulo y material del blanco: un eco débil o deformado desplaza el tiempo detectado.
- Haz y estructuras: el eco dominante puede saltar del blanco a un objeto lateral; consulte la guía del ángulo de haz ultrasónico.
- Ringing y recuperación: un blanco próximo puede quedar oculto aunque la velocidad sea correcta.
- Desplazamiento de umbral: cambiar amplitud mueve el cruce detectado.
- Aire y turbulencia: viento y fluctuaciones alteran propagación y trayectoria.
- Condensación, hielo o suciedad: cambian transductor y capas de adaptación.
- Referencia mecánica: el dato puede exigirse desde la carcasa, no desde el centro acústico.
Estos efectos requieren referencia mecánica, inspección de forma de onda, control del blanco e instalación. Compensar un eco falso solo hace más repetible la distancia al objeto equivocado.
Diseñar la cadena de compensación
- Defina medio y rango de composición y seleccione un modelo válido para las condiciones.
- Elija temperatura, humedad, presión u otros canales a partir de la incertidumbre.
- Coloque sensores para representar la trayectoria y caracterice autocalentamiento, radiación, conducción y ventilación.
- Calibre o verifique cada canal ambiental frente a referencias adecuadas.
- Implemente unidades, comprobación de rango, fallo de sonda, arranque, filtrado y timestamps.
- Conserve tiempo de vuelo y datos ambientales brutos para diagnóstico.
- Separe offset fijo de la corrección de velocidad y versione ambos conjuntos de coeficientes.
Matriz de verificación
Use distancias mecánicamente estables y trazables a una referencia apropiada. Ensaye más de una distancia: un error de velocidad crece principalmente con la longitud, mientras un retardo fijo aparece como offset. Incluya temperaturas del rango, calentamiento y enfriamiento y condiciones previstas de humedad o gas, tanto en equilibrio como durante transiciones.
| Variación | Qué separa | Evidencia que guardar |
|---|---|---|
| Varias distancias en ambiente estable | Error de escala, offset y efecto del blanco | Tiempo bruto, forma de onda, temperatura, referencia y residuos |
| Varias temperaturas estables | Modelo de velocidad y offset de la sonda | Temperaturas de trayectoria, lectura integrada, humedad y presión usadas |
| Rampas de calentamiento y enfriamiento | Retardo e histéresis térmicos | Series sincronizadas y estado del conjunto |
| Cambios de blanco y ángulo | Umbral y eco falso frente a compensación | Forma de onda, selección de eco, amplitud y geometría |
| Potencia y ciclo de trabajo | Autocalentamiento e interacción temporal | Alimentación, duty cycle, temperatura interna y distancia |
Cuando sea posible, ajuste y evalúe con conjuntos de datos distintos. Informe residuo máximo e incertidumbre en el intervalo declarado, no solo error medio en una condición. La guía de selección de sensores ultrasónicos de distancia cubre rango, frecuencia, haz, zona ciega y salidas que deben acompañar a la compensación.
Errores de implementación habituales
- Usar temperatura de PCB sin medir autocalentamiento.
- Aplicar una fórmula Celsius a valores Kelvin o mezclar metros, milímetros, segundos y microsegundos.
- Usar tiempo de una dirección con el divisor dos de pulso-eco, o dividir por dos una trayectoria de transmisión.
- Limitar una temperatura fuera de rango sin generar diagnóstico.
- Filtrar temperatura mucho más lentamente que el ambiente.
- Ajustar offset a una distancia y llamarlo compensación térmica.
- Ensayar solo en equilibrio y no detectar el error transitorio.
Preguntas frecuentes
¿Cuánto cambia la distancia por cada grado Celsius?
Cerca de temperatura ambiente, la aproximación equivale a cerca del 0,18 % por °C en velocidad. El error exacto depende de condiciones reales, velocidad asumida y modelo.
¿Puede ir el termómetro dentro de la carcasa?
Solo si los ensayos demuestran que representa la trayectoria frente a potencia, sol, ventilación y transitorios. PCB y carcasa suelen incluir autocalentamiento y retardo.
¿La humedad exige siempre una sonda?
Si su contribución es significativa para la incertidumbre exigida, se necesita una entrada válida o una hipótesis acotada y justificada. Añadirla a la fórmula sin medirla no reduce incertidumbre.
¿Calibrar a una temperatura sustituye la compensación?
No. Corrige un offset en esa condición, pero no modela la variación de propagación ni el retardo térmico en todo el rango.
Referencia y datos para revisión
Para un tratamiento más exacto del aire, consulte el artículo de Owen Cramer de 1993 sobre la velocidad del sonido en aire. Verifique alcance, variables, unidades e implementación con la publicación original antes de formular una declaración metrológica.
