温度补偿修正的是声速，不是计时器
超声波距离传感器首先测量传播时间，再用假定或计算的声速把时间换算成距离。空气声速随温度显著变化，也受湿度、压力、二氧化碳浓度和气体组成影响。因此，即使计时器非常准确，只要声速模型不能代表实际声路，距离仍会产生系统偏差。
补偿不只是把温度传感器放在电路板旁。温度读数要能代表脉冲经过的气体，以满足应用的速度响应，并用正确单位进入适用的声速模型，最后还要在不同距离和环境下验证完整系统。本文针对空气中的脉冲回波测距，空气公式不能直接套用于其他气体或水。

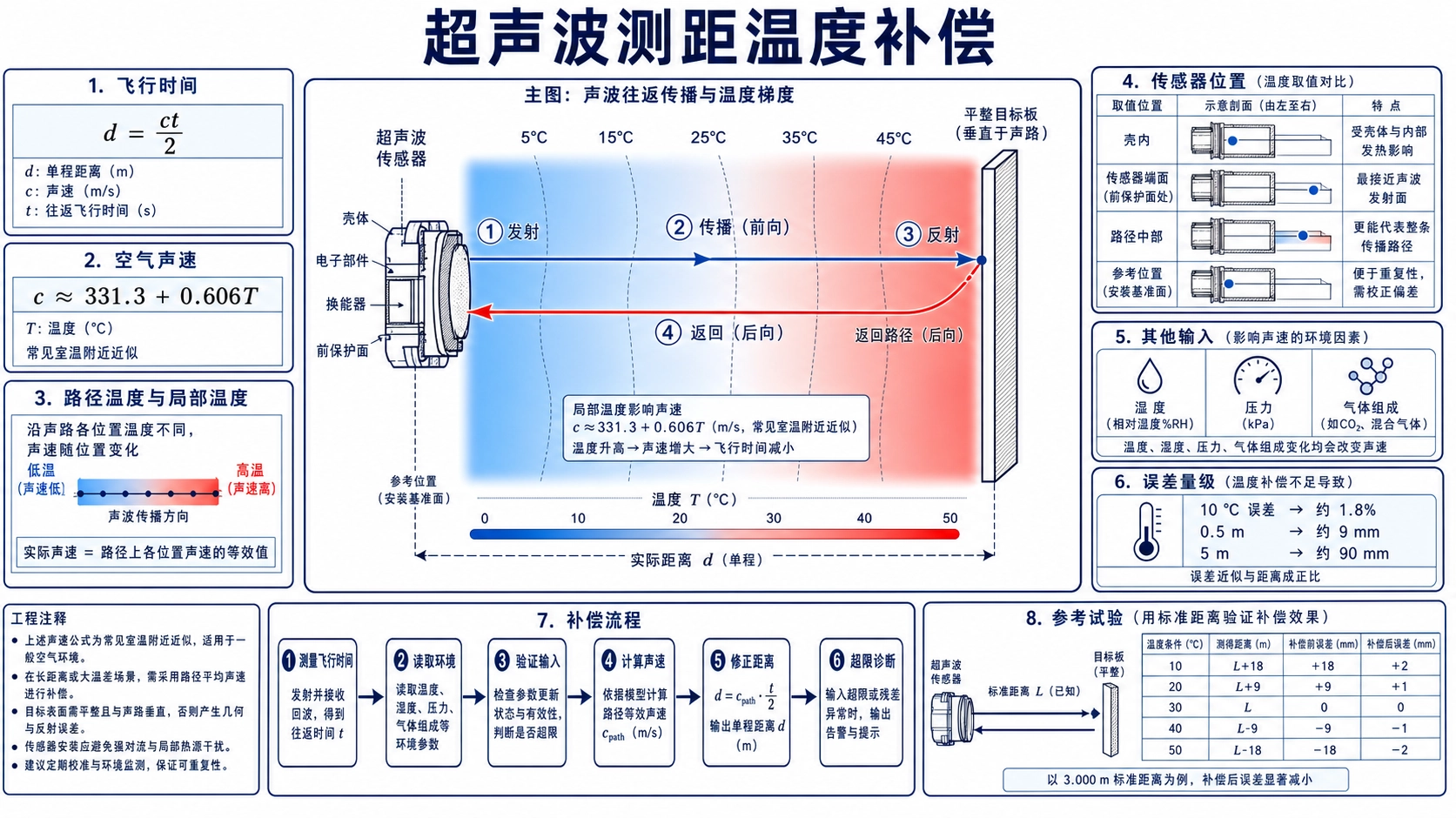

从飞行时间方程开始
简单脉冲回波中，目标距离等于路径有效声速乘以往返传播时间再除以二：
距离 = 声速 × 往返时间 / 2
除以二是因为声音到达目标后还要返回。系统延迟、振铃、检测阈值、滤波、目标响应和声学中心会增加其他偏移，应分别表征，不能用温度补偿掩盖。
若实际路径声速为 cactual，计算却采用 cassumed，指示距离约等于真实距离乘以 cassumed/cactual。空气比假定温度更暖时，实际声速通常更高，使用较冷的低声速会低估距离；假定声速过高时，偏差方向相反。
实用空气近似式及其边界
在常见室温附近，干燥空气经常采用以下工程近似：
c ≈ 331.3 + 0.606T 米/秒，其中 T 为摄氏温度。
它适合估算主要温度趋势，不能用于宣称任意湿度、压力、组成和温度下的参考级准确度。在20 °C附近，斜率约相当于每摄氏度0.18%的声速变化。10 °C温度误差可能产生约1.8%的距离误差，即0.5 m约9 mm、5 m约90 mm，尚未计入其他误差。这些只是量级示例，不是传感器保证规格。
需要更高准确度时，应采用在公布范围内验证的空气模型。Cramer 1993年的研究将温度、湿度、压力和二氧化碳浓度纳入声速计算。模型输入和范围必须正确实现；如果没有湿度数据，或温度不代表声路，复杂公式也不会自动提高系统准确度。
算法应该使用哪里的温度
传播时间沿整个声路累计。空气均匀时，一个代表温度可能足够；存在梯度时，有效声速来自所有路径段的传播，而不是两个方便位置的简单算术平均。热设备、阳光、加热罐壁、制冷、通风气流、排气和分层都会让声路温度偏离传感器外壳内部温度。
| 温度位置 | 优点 | 失效方式 | 缓解方法 |
|---|---|---|---|
| 电子PCB | 成本低、集成方便 | 自热和壳内温度不代表空气声路 | 表征功耗相关偏移，未经证据不能当成环境温度 |
| 换能器工作面附近 | 接近声波起始区 | 工作面、外壳、日晒或过程壁传导热量 | 在满足防护的同时提供合适空气暴露和热隔离 |
| 外部环境探头 | 远离电子自热采样自由空气 | 不代表长声路或分层，安装和电缆增加风险 | 规定可重复位置并与路径梯度比较 |
| 多个路径温度点 | 能够识别温度梯度 | 通道、校准、布线和模型更复杂 | 当不确定度证明单点不足时采用 |
环境变化时还要考虑热滞后
温度传感器在平衡状态可能很准确，快速变化时却跟不上。封装、防护壳、灌封、气流和与外壳的接触决定响应时间。空气声路可能几秒内变化，而受保护探头需要更久。这会在开门、通风启动、过程升温或设备跨环境移动后形成暂时距离偏差。
应测量最终组件的阶跃响应，不能只看裸传感器样本。同时记录超声结果、声路关键位置参考温度和嵌入温度。软件滤波能够降低噪声，却会增加滞后，应根据真实环境变化率和应用响应要求选择。
湿度、压力和气体组成
水蒸气改变空气热力学性质与分子组成，因此湿度会影响声速。虽然最简理想气体表达式在组成和温度固定时几乎没有直接压力项，高准确度真实气体模型仍会包含压力。精密应用还要考虑二氧化碳浓度。普通工业测距中温度可能占主导，但是否忽略其他输入应由不确定度预算决定。
不能把空气模型用于氮气、二氧化碳、天然气、制冷剂蒸气或成分变化的过程气体。组成变化造成的声速变化可能大于温度补偿。工况组成变化时，可能需要独立成分测量、针对规定混合物的校准、其他测量原理，或用额外声路估计声速。
温度补偿不能修正声学几何
- 目标角度与材料：弱回波或畸变回波会改变检测时刻。
- 波束和邻近结构：最强回波可能在目标和离轴物体之间切换，可参考超声波换能器波束角指南。
- 振铃与接收恢复：近距离目标可能被遮蔽，与声速准确度无关。
- 阈值游走：幅值变化会移动检测交点时间。
- 空气流动与湍流：风速分量和温度波动会改变传播与路径。
- 凝露、结霜和污染：换能器响应及匹配层会变化。
- 机械基准：要求从外壳面测距时，声学中心可能位于其他位置。
这些影响需要机械参考、波形检查、目标控制和安装设计。对错误回波做温度补偿，只会让错误目标的距离更稳定地错误。
设计完整补偿链
- 定义介质和组成范围，选择在温度、湿度、压力及组成要求内有效的声速模型。
- 从不确定度预算选择温度和其他传感器，而不是只看集成方便。
- 让传感器代表声路，并表征自热、辐射、传导和气流影响。
- 在所需范围用可溯源参考校准或验证每个环境通道。
- 明确处理单位、范围检查、无效传感器、启动、滤波和时间戳。
- 保留原始飞行时间与环境值用于诊断，不能只存补偿后距离。
- 把固定延迟/偏移校准与声速补偿分开，并对系数做版本管理。
验证矩阵
使用机械稳定并适当溯源的参考距离。测试多个距离，因为声速错误主要随距离成比例，固定电子或声学延迟则主要表现为偏移。温度覆盖运行范围，包含升温和降温过程，并覆盖预期湿度或气体条件，同时安排平衡与动态试验。
| 变化 | 用于分离 | 保存证据 |
|---|---|---|
| 同一环境多个距离 | 比例误差、固定偏移和目标影响 | 原始时间、波形、温度、参考距离和残差 |
| 多个稳定温度 | 声速模型与温度偏移 | 路径参考温度、嵌入读数、使用时的湿度和压力 |
| 升降温斜坡 | 热滞后与迟滞 | 同步时间序列和组件状态 |
| 目标与角度变化 | 阈值游走、假回波与补偿 | 波形、回波选择、幅值和几何 |
| 功耗与占空比变化 | 自热和时序交互 | 供电、占空比、内部温度和距离 |
条件允许时用独立数据集拟合与评价模型，报告规定范围内最大残差和不确定度，而不只是一个实验室点的平均误差。超声波测距传感器选型指南还覆盖必须与补偿一起考虑的量程、频率、波束、盲区和输出。
常见实现错误
- 使用 PCB 温度却不测自热。
- 把开尔文值代入摄氏公式，或混用米、毫米、秒和微秒。
- 脉冲回波忘记除以二，或对射路径错误除以二。
- 温度超出模型范围时静默钳位，而不产生诊断。
- 温度滤波远慢于环境变化，距离却没有相应处理。
- 只在一个距离校准偏移，却称为温度补偿。
- 只做热平衡试验，遗漏瞬态误差。
常见问题
一摄氏度会带来多大测距变化？
普通空气室温附近，简化斜率约对应每摄氏度0.18%的声速变化。准确距离误差取决于假定与实际路径条件及所用模型。
温度传感器可以放在外壳内部吗？
只有试验证明它在功耗、日晒、气流和瞬态条件下代表声路空气才可以。PCB和壳内温度经常包含自热与滞后。
湿度补偿一定要湿度传感器吗？
如果所需不确定度使湿度不可忽略，就需要有效输入或有依据的边界假设。公式包含湿度但既不测量也不约束，并不会降低不确定度。
一个温度点校准能代替补偿吗？
不能。单点校准只能修正该条件下的固定偏移，不能描述整个运行范围的声速变化和热滞后。
参考模型与工程输入
更高准确度的空气模型可参考 Owen Cramer 1993年空气声速论文。将其用于计量声明前，必须根据原文核对范围、变量、单位与实现。
如需复核补偿设计，请通过联系页面向 Deep Minds Ultrasonic 提供气体组成、距离范围、温湿度范围、梯度来源、目标、外壳、占空比、传感器位置和响应时间、原始飞行时间格式、误差要求、参考方法与数量。这些输入决定简单局部温度是否足够，还是必须表征完整路径。
