La compensation corrige la célérité, pas le chronomètre
Un capteur mesure un temps de propagation puis le convertit avec une célérité supposée ou calculée. Dans l’air, celle-ci dépend fortement de la température, mais aussi de l’humidité, de la pression, du dioxyde de carbone et de la composition. Un chronomètre précis peut donc donner une distance biaisée si le modèle ne représente pas le trajet.
Ajouter une sonde près de l’électronique ne suffit pas. Sa mesure doit représenter le gaz parcouru, répondre assez vite et alimenter un modèle valide avec les bonnes unités. Le système fini doit être vérifié selon distance et environnement. Les formules d’air ne s’appliquent ni à un autre gaz ni à l’eau sans modèle adapté.

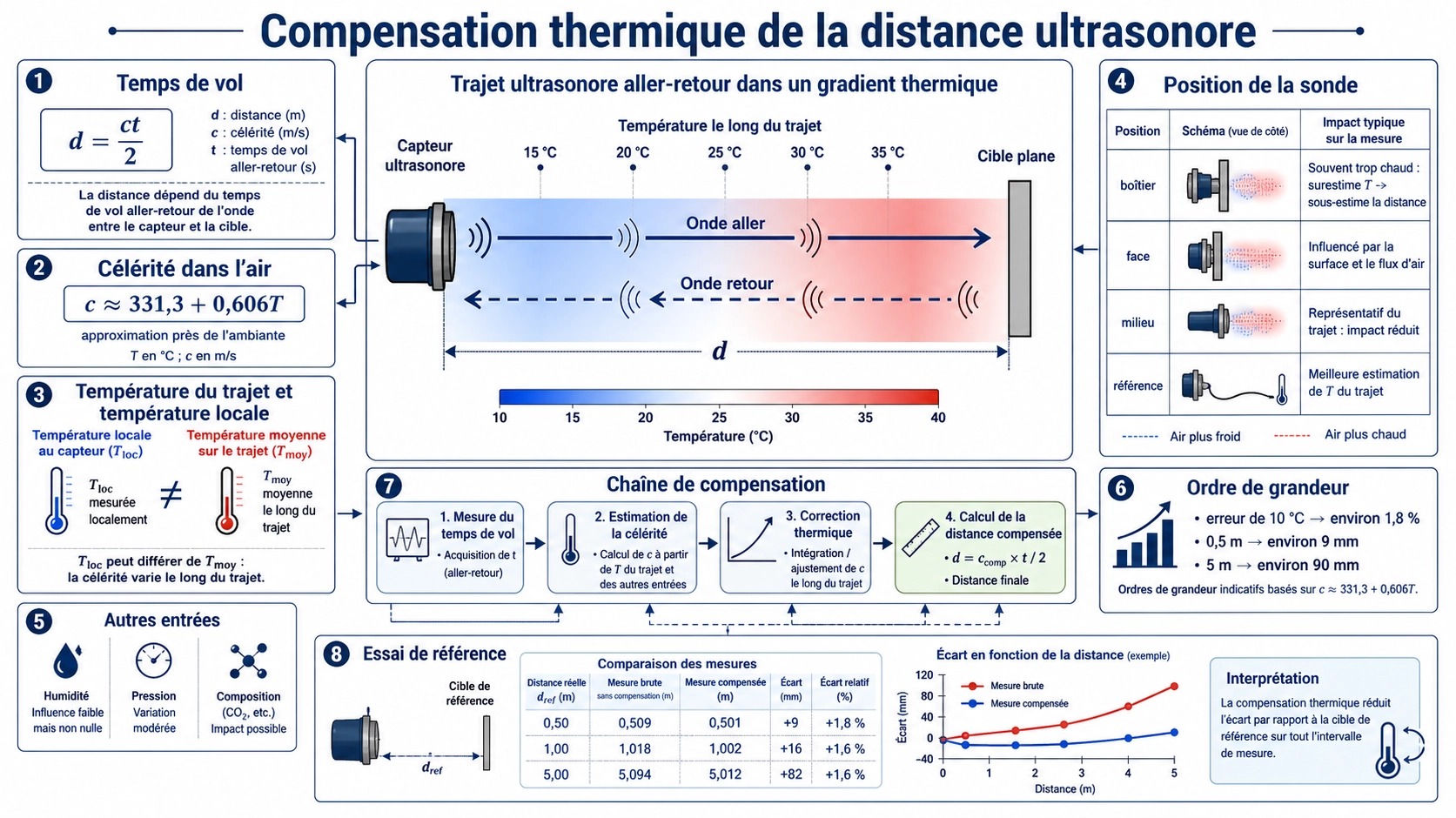

Partir de l’équation de temps de vol
En impulsion-écho simple :
distance = célérité × temps aller-retour / 2
Le facteur deux correspond à l’aller et au retour. Retards, oscillations, seuil, filtrage, cible et centre acoustique ajoutent des décalages à caractériser séparément.
Si la célérité réelle vaut créelle et le calcul utilise csupposée, la distance indiquée est environ la distance vraie multipliée par csupposée/créelle. Un air plus chaud que supposé se propage normalement plus vite; un calcul trop froid sous-estime alors la distance.
Approximation pratique et limites
Près des conditions ambiantes, une approximation courante pour l’air sec est :
c ≈ 331,3 + 0,606T mètres par seconde, avec T en degrés Celsius.
Elle estime la tendance thermique dominante, sans garantir une exactitude de référence pour toute humidité, pression, composition et température. Vers 20 °C, la pente représente environ 0,18 % par degré. Une erreur de 10 °C peut donc produire environ 1,8 %, soit environ 9 mm sur 0,5 m ou 90 mm sur 5 m avant les autres erreurs. Ce sont des ordres de grandeur, pas des spécifications garanties.
Pour plus d’exactitude, employer une formulation validée dans sa plage. Le travail de Cramer de 1993 inclut température, humidité, pression et CO2. Une équation complexe n’améliore rien si l’humidité n’est pas connue ou si la température ne représente pas le trajet.
Quelle température utiliser ?
Le temps s’accumule sur tout le trajet. Dans un air uniforme, une valeur peut suffire; avec un gradient, la célérité effective résulte de chaque segment, non de la moyenne simple de deux points commodes. Machine chaude, soleil, cuve, froid, ventilation, échappement et stratification séparent le trajet de l’intérieur du boîtier.
| Position | Avantage | Défaillance | Action |
|---|---|---|---|
| Carte électronique | Intégration facile | Auto-échauffement et enceinte différents du trajet | Caractériser le décalage selon puissance |
| Près de la face | Proche du départ acoustique | Conduction par face, boîtier, soleil ou paroi | Exposition à l’air et isolation compatibles avec la protection |
| Sonde ambiante externe | Éloignée de l’électronique | Ne représente pas un trajet long ou stratifié | Fixer la position et comparer aux gradients |
| Plusieurs sondes | Informe sur les gradients | Plus de voies, étalonnage et modèle | Employer si le budget d’incertitude l’exige |
Le retard thermique compte
Une sonde exacte à l’équilibre peut être fausse pendant une transition. Boîtier, potting, circulation d’air et contact déterminent son temps de réponse. Le trajet peut changer en secondes tandis que la sonde protégée réagit lentement, après ouverture de porte, ventilation, chauffage ou déplacement.
Mesurer la réponse en échelon de l’assemblage final. Enregistrer simultanément distance, températures de référence du trajet et sonde embarquée. Un filtre réduit le bruit mais ajoute du retard; le régler selon la vitesse environnementale et la réponse requise.
Humidité, pression et composition
La vapeur d’eau modifie les propriétés de l’air. La pression entre dans les modèles réels précis, même si le gaz parfait suggère peu d’effet direct à température et composition fixes. Le CO2 compte en précision. La température domine souvent le télémètre industriel, mais le budget d’incertitude décide des entrées négligeables.
Ne pas employer un modèle d’air pour azote, CO2, gaz naturel, réfrigérant ou gaz variable. La composition peut dominer l’effet thermique. Il faut alors mesurer la composition, calibrer des mélanges définis, adopter un autre principe ou estimer la célérité par un trajet supplémentaire.
La compensation ne corrige pas la géométrie
- Cible : angle et matériau modifient l’instant détecté.
- Faisceau : l’écho peut basculer vers un objet hors axe; voir le guide de l’angle de faisceau.
- Oscillations : une cible proche peut rester masquée.
- Marche du seuil : l’amplitude déplace le franchissement.
- Air et turbulence : vent et fluctuations modifient la propagation.
- Condensation ou givre : ils changent la réponse.
- Référence mécanique : le centre acoustique diffère de la face du boîtier.
Il faut des références mécaniques, formes d’onde et cibles contrôlées. Compenser un faux écho rend seulement la mauvaise distance plus systématique.
Concevoir la chaîne de compensation
- Définir milieu et composition, choisir un modèle valide sur les plages requises.
- Choisir les capteurs à partir du budget d’incertitude.
- Positionner pour représenter le trajet et caractériser auto-échauffement, rayonnement, conduction et air.
- Étalonner ou vérifier chaque voie environnementale avec des références traçables.
- Gérer unités, limites, défaut de sonde, démarrage, filtres et horodatage.
- Conserver temps de vol et valeurs environnementales brutes.
- Séparer étalonnage du retard fixe et compensation de célérité, avec versions des coefficients.
Matrice de vérification
Utiliser des distances stables et traçables. Tester plusieurs distances : l’erreur de célérité est surtout proportionnelle à la distance, le retard fixe ressemble à un décalage. Couvrir températures, chauffage et refroidissement, humidité ou gaz attendus, à l’équilibre et en dynamique.
| Variation | Sépare | À conserver |
|---|---|---|
| Plusieurs distances | Échelle, décalage et cible | Temps brut, onde, température, référence, résidus |
| Températures stables | Modèle et décalage de sonde | Températures du trajet, embarquée, humidité/pression |
| Rampes chaud/froid | Retard et hystérésis | Séries synchronisées |
| Cible et angle | Seuil, faux écho et compensation | Ondes, sélection, amplitude et géométrie |
| Puissance et cycle | Auto-échauffement | Alimentation, cycle, température et distance |
Évaluer si possible sur des données distinctes de l’ajustement et rapporter les résidus maximaux. Le guide de sélection des capteurs de distance traite aussi portée, fréquence, faisceau, zone aveugle et sortie.
Erreurs d’implémentation
- Utiliser la carte sans mesurer son auto-échauffement.
- Injecter des kelvins dans une formule Celsius ou mélanger m, mm, s et µs.
- Oublier le facteur deux en écho ou le mettre en transmission directe.
- Saturer silencieusement une température hors modèle.
- Filtrer la température beaucoup plus lentement que l’environnement.
- Appeler compensation un décalage calibré à une distance.
- Tester uniquement après équilibre.
FAQ
Quel effet pour un degré Celsius ?
Près de l’ambiante dans l’air ordinaire, environ 0,18 % par degré pour la célérité selon l’approximation. L’erreur exacte dépend du trajet et du modèle.
La sonde peut-elle rester dans le boîtier ?
Seulement si des essais prouvent qu’elle représente le trajet selon puissance, soleil, air et transitoires.
Faut-il mesurer l’humidité ?
Si son effet est significatif pour l’incertitude, il faut une entrée valide ou une hypothèse bornée justifiée.
Un étalonnage à une température suffit-il ?
Non. Il corrige un décalage à cette condition, pas la variation de célérité et le retard thermique.
Modèle de référence et données d’étude
Pour un traitement plus précis, consulter l’article de Cramer de 1993 sur la célérité dans l’air. Vérifier plage, variables, unités et implémentation dans la publication originale.
Pour une revue par Deep Minds Ultrasonic, indiquez composition, distances, températures, humidité, gradients, cible, boîtier, cycle, positions et réponses des sondes, format du temps brut, erreur requise, référence et quantité. Ces données déterminent si une sonde locale suffit.
