Qu’est-ce qu’un capteur de distance ultrasonique ?
Un capteur de distance ultrasonique est un dispositif de mesure sans contact utilisé pour déterminer la distance entre le capteur et une cible. Il envoie des ondes ultrasoniques vers l’objet, reçoit l’écho réfléchi et convertit ce signal en information de distance. Un capteur complet comprend généralement le transducteur ultrasonique, l’électronique, le boîtier, l’interface de sortie et le traitement du signal.
Principe de mesure

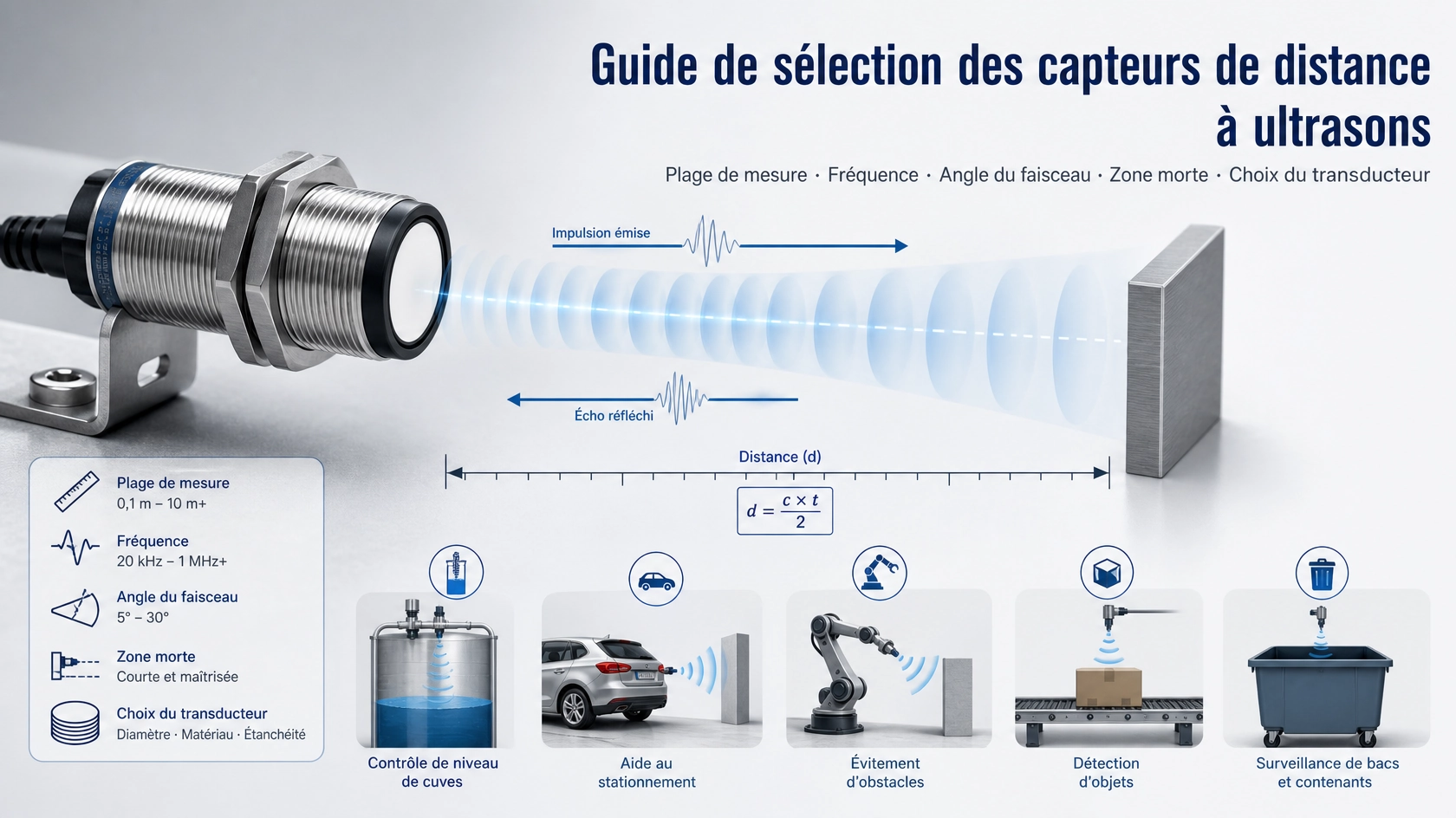

La mesure de distance par ultrasons repose le plus souvent sur le temps de vol. Le transducteur émet une courte impulsion, l’onde sonore se propage dans l’air, se réfléchit sur la surface cible, puis revient vers le récepteur. La distance est calculée selon la relation vitesse du son × temps de vol / 2.
Facteurs qui influencent la portée
| Facteur | Effet sur la mesure |
|---|---|
| Fréquence | Les fréquences plus basses favorisent souvent une portée plus longue, tandis que les fréquences plus élevées sont plutôt utilisées pour les courtes distances et une meilleure résolution. |
| Surface cible | Une surface dure, plane et perpendiculaire renvoie un écho plus net. |
| Sensibilité du transducteur | Une sensibilité plus élevée aide à détecter les échos faibles. |
| Angle de faisceau | Il définit la zone couverte et le risque d’échos parasites. |
| Environnement | Température, humidité, poussière, flux d’air et bruit acoustique peuvent affecter la stabilité. |
| Zone morte | Elle correspond à la distance minimale à partir de laquelle la mesure devient stable. |
Options 40kHz, 200kHz et fréquences plus élevées
Un transducteur ultrasonique 40kHz est couramment utilisé pour la mesure de distance dans l’air, les capteurs de stationnement, la détection d’objets et les applications industrielles générales. Un transducteur 200kHz est généralement choisi pour des systèmes plus compacts, des portées plus courtes ou des exigences de résolution plus élevées. Les fréquences supérieures doivent être évaluées selon le milieu, la cible, l’atténuation acoustique et la conception du système.
Angle de faisceau, zone morte et installation
La portée, l’angle de faisceau et la zone morte doivent être examinés ensemble. Un capteur longue portée peut devenir inadapté si sa zone morte est trop grande pour l’espace disponible. Un faisceau trop large peut générer des échos indésirables sur les parois, supports, tuyaux ou bâtis de machine.
Applications courantes
- Détection d’objets industriels
- Surveillance de niveau de cuves et réservoirs
- Aide au stationnement
- Évitement d’obstacles pour robots
- Suivi de bacs, conteneurs ou silos
- Portes automatiques et systèmes de sécurité
Comment choisir un transducteur de distance ultrasonique
Avant une demande de prix, il faut confirmer l’application, la plage de mesure, le matériau de la cible, l’environnement, la fréquence souhaitée, l’angle de faisceau, la zone morte, le boîtier, les paramètres électriques et la quantité estimée. Si un boîtier spécial, un câble, un connecteur, une fréquence ou une conception étanche est nécessaire, une solution ultrasonique personnalisée peut être plus adaptée qu’un modèle standard.
