Nach Ziel und Umgebung auswählen, nicht nach Maximalreichweite

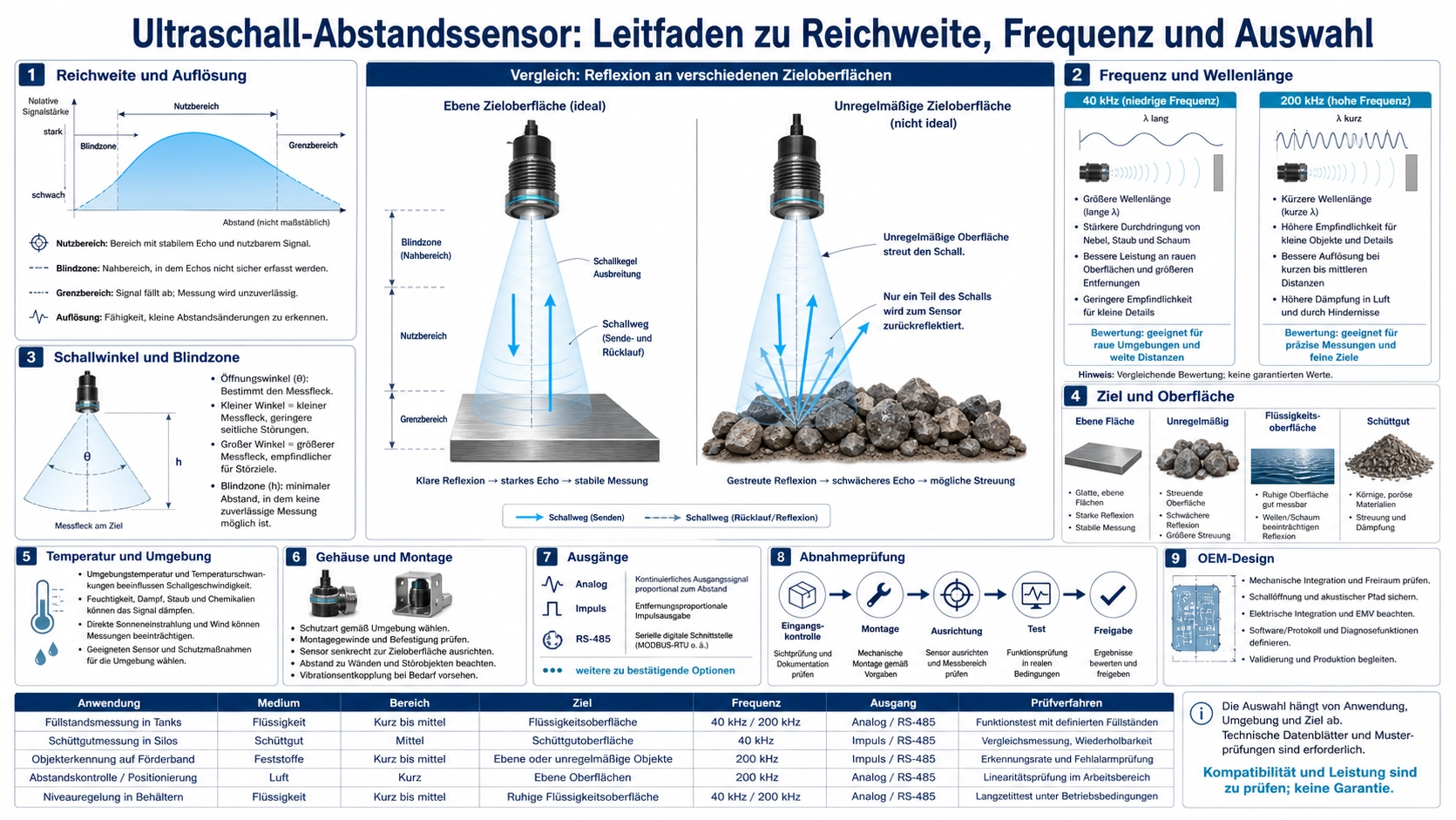

Ein Ultraschall-Abstandssensor sendet Schall, empfängt das Echo und bestimmt berührungslos die Entfernung. Eine Datenblattreichweite bedeutet jedoch nicht, dass jedes Objekt unter allen Bedingungen gemessen wird. Wandler, Elektronik, Frequenz, Ziel, Schallkeule, Blindzone, Schallgeschwindigkeit, Montage und Erkennungsalgorithmus bestimmen gemeinsam das Ergebnis.
Die Auswahl beginnt mit einer konkreten Messszene: minimale und maximale Entfernung, Zielgröße und -material, Winkel, Bewegung, Temperatur, Luftzustand, Störkörper und Ausgang. Danach wird diese Hüllkurve mit Daten und Versuchen des Sensors verglichen. Ein vollständiger Sensor enthält Wandler, Treiber, Empfänger, Verarbeitung, Kompensation, Gehäuse und Schnittstelle; die Wahl nur des piezoelektrischen Elements definiert die Systemleistung nicht.
Berechnung über die Laufzeit
Bei Puls-Echo-Betrieb sendet der Wandler einen kurzen Impuls und misst die Zeit bis zur Reflexion:
Entfernung = Schallgeschwindigkeit × Hin- und Rücklaufzeit / 2
Der Faktor zwei berücksichtigt Hin- und Rückweg. Ausschwingen, Empfängererholung, Schwelle, Verstärkung, Filterung und mechanischer Bezug wirken ebenfalls. Der Leitfaden zu Ultraschallwandlern für Abstandsmessung erläutert die Laufzeitkette und ihre Prüfgrenzen.
Die Anwendung in eine Spezifikation überführen
| Eingabe | Zu beschreiben | Einfluss auf die Auswahl |
|---|---|---|
| Bereich | Minimal-, Normal- und Maximaldistanz einschließlich mechanischer Toleranz | Blindzone, Energie, Empfangsfenster und nötige Auflösung |
| Ziel | Werkstoff, Form, Größe, Winkel, Oberfläche und Bewegung | Stärke und zeitliche Lage des Echos |
| Szene | Wände, Halter, Rohre, Boden, Nebenobjekte und Freiraum | Falschechos innerhalb der Keule |
| Luft | Temperatur, Feuchte, Wind, Staub, Dampf und Zusammensetzung | Ausbreitung, Dämpfung und Schallgeschwindigkeit |
| Dynamik | Zielgeschwindigkeit, Aktualisierung und zulässige Latenz | Pulsabstand, Filter und Verfolgung |
| Integration | Versorgung, Ausgang, Protokoll, Gehäuse, Montage und Schutz | Elektrische und mechanische Kompatibilität |
Reichweite und Blindzone als gemeinsames Fenster
Der Nutzbereich beginnt erst nach dem Ausschwingen des Wandlers und der Erholung des Empfängers. Dieser Nahbereich ist die Blindzone. Ein Langstreckensensor ist ungeeignet, wenn das Ziel regelmäßig in diese Zone gelangt. Die Maximalentfernung muss mit dem kleinsten, geneigten oder absorbierenden Ziel geprüft werden und nicht nur mit einer großen senkrechten Platte.
Planen Sie Reserve für Montagetoleranz, Schwingung und Prozessänderung ein. Definieren Sie das Verhalten außerhalb des Bereichs: letzter Wert, Echoverlust, Fehlercode oder sicherer Ausgang. Ein stabiler Zahlenwert aus einer Seitenreflexion ist keine gültige Messung.
Frequenz ist eine Tendenz, keine automatische Regel
In Luft wird eine niedrigere Frequenz meist weniger gedämpft und kann lange Wege unterstützen; eine höhere kann kompakte Bauformen, feinere räumliche Reaktion oder kurze Zyklen begünstigen. Membrangröße, Empfindlichkeit, Sendeleistung, Bandbreite, Ausschwingen und Verarbeitung bleiben entscheidend. Zwei 40-kHz-Wandler besitzen nicht zwingend dieselbe Reichweite oder Blindzone.
| Entwurfsrichtung | Möglicher Vorteil | Zu prüfender Kompromiss |
|---|---|---|
| Relativ niedrige Frequenz | Geringere Dämpfung und mehr abstrahlbare Energie für lange Wege | Baugröße, Keule, Ausschwingen und Nahzielerkennung |
| Mittlere Frequenz | Kompromiss aus Größe, Reichweite und Verfügbarkeit | Konkrete Leistung mit Ziel und Gehäuse |
| Hohe Frequenz | Kompakter Aufbau oder Detail für kurze Wege | Dämpfung, schwache Ziele und Umweltreserve |
Bezeichnungen wie 40 kHz oder 200 kHz sind Ausgangspunkte einer Produktfamilie, keine Leistungszusage. Verlangen Sie Kurven oder Musterprüfungen für die reale Szene.
Schallkeule und unerwünschte Echos
Der angegebene Winkel gehört meist zu einem bestimmten Pegelkriterium im Schallfeld und ist keine harte Grenze. Ein großes Ziel kann außerhalb erkannt werden, ein kleines innerhalb zu wenig Energie zurückgeben. Außerdem wächst die bestrahlte Fläche mit der Entfernung.
Zeichnen Sie die Keule im gesamten Bereich gegenüber Wänden, Kanten, Haltern und Boden. Bewerten Sie bei geneigtem oder seitlich bewegtem Ziel die ungünstigste Position. Der Leitfaden zum Schallkeulenwinkel verbindet Winkelangabe, Zielabdeckung und Falschechos.
Ziel, Orientierung und Bewegung
Eine harte, ebene und senkrechte Fläche liefert ein starkes Echo. Textil, Schaum, Granulat, Rundung, schmale Kante und schräger Einfall können es streuen. Legen Sie für Person, Fahrzeug, Karton, Füllstand oder Robotik das kleinste zu erkennende Ziel und die zu ignorierenden Objekte fest.
Bei Bewegung müssen Emission, Wartezeit, Verarbeitung und Ausgang schnell genug sein. Zu frühe Pulse können alte Echos verwechseln, zu starke Filterung die Detektion verzögern. Prüfen Sie Beschleunigung, Eintritt und Austritt aus der Keule und Amplitudenänderungen statt nur statischer Positionen.
Temperatur und Luftzustand
Temperatur verändert die Schallgeschwindigkeit und verursacht ohne Kompensation einen distanzproportionalen Fehler. Ort und Verzögerung des Temperaturfühlers sind so wichtig wie die Formel. Der Leitfaden zur Temperaturkompensation behandelt Modell, Gradienten, Feuchte und Validierung.
Für genaue Luftmodelle ist Owen Cramers Arbeit zur Schallgeschwindigkeit in Luft eine Primärquelle. Bei anderem oder wechselndem Gas darf ein Luftmodell nicht ungeprüft übernommen werden. Staub, Dampf, Regen, Wind und Ultraschall anderer Maschinen sind ebenfalls zu testen.
Einzelwandler oder kompletter Sensor
Ein vollständiger Sensor ist sinnvoll, wenn industrieller Ausgang, Kompensation, Diagnose, Gehäuse und geprüfte Baugruppenleistung benötigt werden. Ein Einzelwandler passt zu Eigenentwicklungen von Treiber, Empfänger, Timing, Algorithmus und Mechanik mit geeigneten Prüfmitteln. Höhere Wandlersensitivität löst nicht automatisch Sättigung, Ausschwingen, Störung oder falsche Schwelle.
- Schaltausgang: für Anwesenheit oder Schwelle; Hysterese und Fehlerzustand prüfen.
- Analogausgang: Skalierung, Last, Auflösung, Rauschen und Außerbereichsverhalten klären.
- Digitale Schnittstelle: Protokoll, Aktualisierung, Einheit, Fehlercode und Adressierung prüfen.
- OEM-Wandler: Frequenz, Kapazität, Impedanz, Anregung, Empfang, Montage, Kabel und Test definieren.
Prüfplan vor der Freigabe
- Vorrichtung mit festem Bezug, Winkel und Position aufbauen.
- Minimale, normale und maximale Distanz mit kleinstem und schwierigstem Ziel prüfen.
- Nebenobjekte bewegen und Falschechos sowie Echo-Sprünge erfassen.
- Repräsentative Temperatur, Feuchte, Staub, Wind oder Kondensat einbeziehen.
- Rohzeit, Amplitude oder Qualität, Endwert, Temperatur und Referenz speichern.
- Montage zwischen Geräten wiederholen, um Reproduzierbarkeit zu erfassen.
- Annahmekriterien für Fehler, Echoverlust, Latenz und sicheren Ausgang festlegen.
Häufige Fragen
Hat 40 kHz immer mehr Reichweite als 200 kHz?
Nein. Geringere Frequenz kann Dämpfung reduzieren, aber Leistung, Größe, Sensitivität, Ziel, Keule, Ausschwingen und Elektronik bestimmen die Baugruppenleistung.
Wie lässt sich die Blindzone verkleinern?
Ansatzpunkte sind Wandlungsdämpfung, Pulsdauer, Empfängererholung, getrennte Sende-/Empfangspfade, Schwelle und Algorithmus. Änderungen können Energie und Reichweite verringern und sind am Gesamtsystem zu messen.
Kann Textil, Schaum oder Granulat gemessen werden?
Das kann möglich sein, doch diese Ziele sind schwach oder streuend. Prüfen Sie echtes Material, Winkel, Größe und Bereich und überwachen Sie die Echostabilität.
Welche Daten gehören in eine Anfrage?
Bereich, Ziel, Szene, Temperatur und Luft, Aktualisierung, Fehler, Blindzone, Keule, Versorgung, Ausgang, Gehäuse, Montage, Schutz, Menge und Prüfverfahren.
Angaben für die Auswahlprüfung
Für eine Prüfung durch Deep Minds Ultrasonic senden Sie Minimal- und Maximaldistanz, Ziel und Winkel, Störkörper, Umwelt, Aktualisierungsrate, zulässigen Fehler, Versorgung, Ausgang, Bauraum, Schutz, Prüfplan und Stückzahl. Fotos oder eine Szenenzeichnung verringern Annahmen über Keule und Echos.
