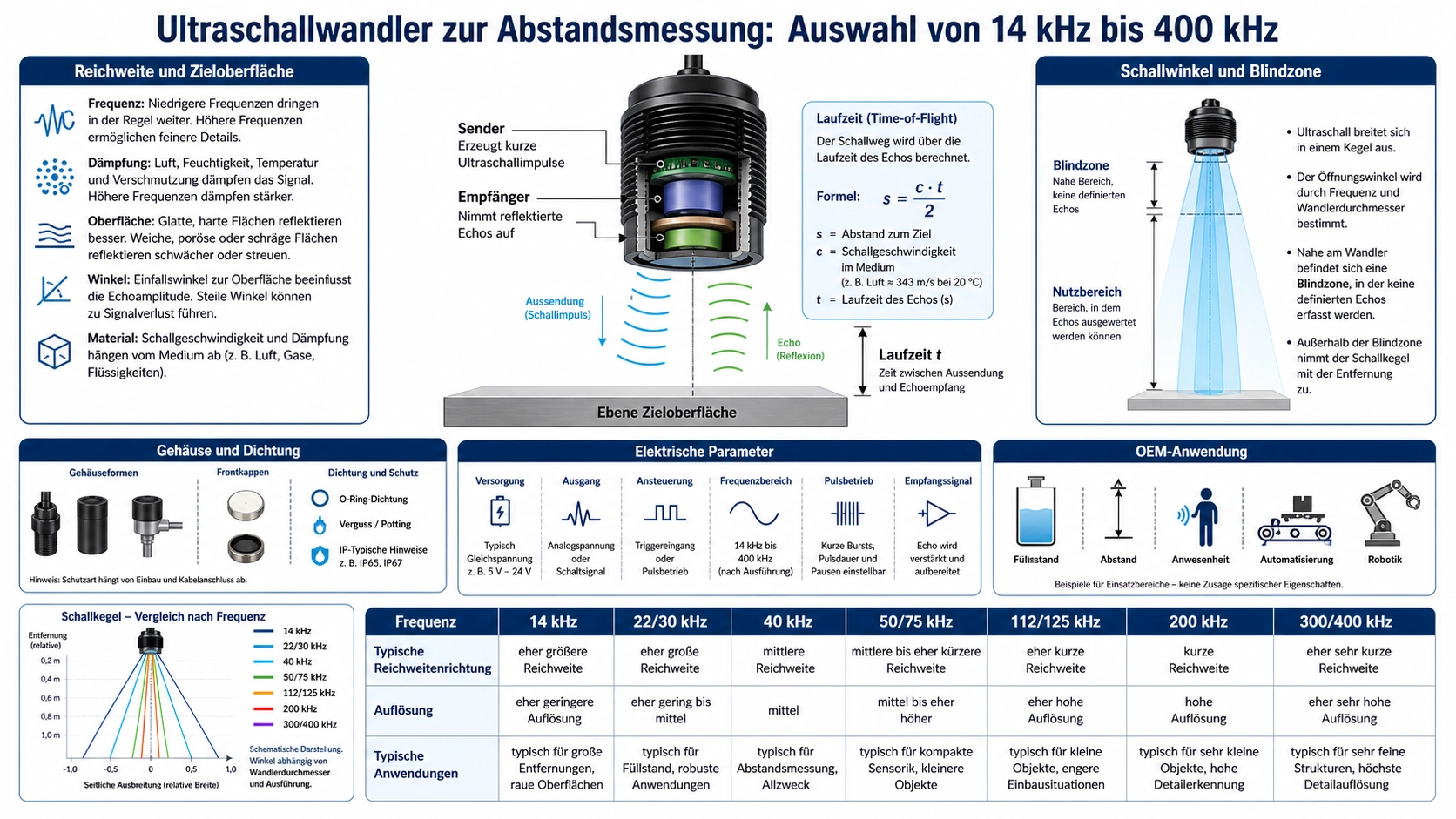

Auswahlgrafik für Ultraschallwandler von 14 kHz bis 400 kHz mit Reichweite, Schallwinkel, Blindzone und OEM-Anwendungen

Was ist ein Ultraschallwandler zur Abstandsmessung?

Ein Ultraschallwandler zur Abstandsmessung ist das akustische Bauteil, das elektrische Energie in Ultraschallwellen umwandelt und zurückkehrende Echos wieder in elektrische Signale überführt. In einem Abstandsmesssystem sendet der Wandler Schall in die Luft, empfängt das vom Ziel reflektierte Echo und beeinflusst, ob das Endsignal für eine stabile Messung ausreichend stark ist.

Ein Wandler ist nicht dasselbe wie ein vollständiger Ultraschallsensor. Der Wandler ist das akustische Element; ein Sensor oder Modul enthält normalerweise zusätzlich Ansteuerschaltung, Empfangsschaltung, Signalverarbeitung, Gehäuse, Ausgangsschnittstelle und Kalibrierung. Bei OEM-Projekten wird häufig zuerst der Wandler gewählt und anschließend an die endgültige Elektronik und Mechanik angepasst.

Wie die Ultraschall-Abstandsmessung funktioniert

Die meisten Systeme verwenden das Laufzeitprinzip. Die Schaltung regt den Wandler bei oder nahe seiner Resonanzfrequenz an, die Schallwelle breitet sich durch die Luft aus und wird am Ziel reflektiert, und der Empfänger erkennt das Echo. Der Prozessor berechnet den Abstand aus der Verzögerung zwischen Senden und Empfangen.

In der Praxis hängt die Reichweite von mehr als der Formel ab. Zielgröße und -oberfläche, Montagewinkel, Temperatur, Feuchte, Luftströmung, akustisches Rauschen, Gehäuseausführung und Wandlerverhalten beeinflussen die Echoqualität.

Frequenzauswahl: 14 kHz bis 400 kHz

Frequenz Typische Ausrichtung Typische Anwendungen
14 kHz Größere Reichweite Fernbereichserfassung, große Ziele und industrielle Sensorik
22 kHz / 30 kHz Große bis mittlere Reichweite Außenerfassung, große Objekte und industrielle Abstandssensorik
40 kHz Allgemeiner Bereich Einparkhilfe, Objekterkennung sowie Füllstands- und Abstandssysteme
50 kHz / 75 kHz Mittlere Reichweite Industrielle Sensorik, kontrollierte Erfassung und OEM-Module
112 kHz / 125 kHz Mittlere bis kürzere Reichweite Kompakte Abstandsmessung, Füllstandserfassung und gerichtete Systeme
200 kHz Kürzere Reichweite und höhere Auflösung Kompakte Geräte und kontrollierte Messsysteme
300 kHz / 400 kHz Kurze Reichweite und Spezialanwendung Hochauflösende Kurzbereichserfassung und kompakte OEM-Designs

Es gibt keine universell beste Frequenz. Niedrigere Frequenzen breiten sich in Luft meist weiter aus, während höhere Frequenzen eine bessere Auflösung und kompaktere akustische Aufbauten ermöglichen können, aber stärker gedämpft werden.

Reichweite, Schallwinkel und Blindzone

Die Arbeitsreichweite sollte anhand von Zielzustand und Einbauumgebung bewertet werden, nicht als einzelne Katalogzahl. Harte, ebene und senkrechte Ziele liefern meist stärkere Echos als weiche, schräge, gekrümmte oder unregelmäßige Ziele.

Der Schallwinkel bestimmt den wirksamen Erfassungsbereich. Ein breiter Schallkegel deckt mehr Fläche ab, kann aber seitliche Objekte erfassen. Ein enger Kegel verbessert die Richtwirkung, erfordert jedoch eine genauere Ausrichtung. Die Blindzone ist der Mindestabstand nahe am Wandler, in dem eine stabile Messung schwierig ist, weil das Element nach der Sendung noch nachschwingt.

Gehäuse und elektrische Parameter

Die Gehäuseausführung beeinflusst Schallleistung, Schallfeld, Wasserdichtheit, Montagefestigkeit und langfristige Zuverlässigkeit. Übliche Optionen sind offene oder geschlossene Bauform, wasserdichte Struktur, Gewinde-, Metall- oder Kunststoffgehäuse sowie kundenspezifisches Kabel und kundenspezifischer Stecker.

Vor der Auswahl sollten Resonanzfrequenz, Schalldruckpegel, Empfangsempfindlichkeit, Kapazität oder Impedanz, Ansteuerspannung, Schallwinkel, Betriebstemperatur, Gehäuse und Dichtung bestätigt werden. Es wird dringend empfohlen, den Wandler mit der endgültigen Schaltung und Einbauposition zu prüfen.

Anwendungen und kundenspezifisches Design

Abstandsmesswandler werden zur industriellen Objekterkennung, Einparkhilfe, Hindernisvermeidung bei Robotern und AGVs, Füllstands- und Abstandsmessung sowie zur Überwachung intelligenter Behälter eingesetzt. Standardmodelle passen, wenn Frequenz, Reichweite, Schallwinkel und Gehäuse bereits zur Anwendung passen. Für Sonderfrequenzen, wasserdichte Bauformen, begrenzten Einbauraum, Kabel, Stecker, Montage oder Serienfertigung kann ein kundenspezifisches Design erforderlich sein.

Angaben für eine Anfrage

  • Anwendung und Messbereich
  • Größe, Material, Oberflächenform und Bewegung des Ziels
  • Bevorzugte Frequenz, zum Beispiel 14 kHz, 22 kHz, 30 kHz, 40 kHz, 75 kHz, 125 kHz, 200 kHz oder 400 kHz
  • Anforderungen an Blindzone und Schallwinkel
  • Innen-, Außen-, feuchte, staubige, windige, heiße, kalte oder geräuschvolle Umgebung
  • Anforderungen an Gehäuse, Wasserdichtheit, Kabel, Stecker und Elektrik
  • Prototyp, Musterbewertung, Pilotlauf oder Serienfertigung
