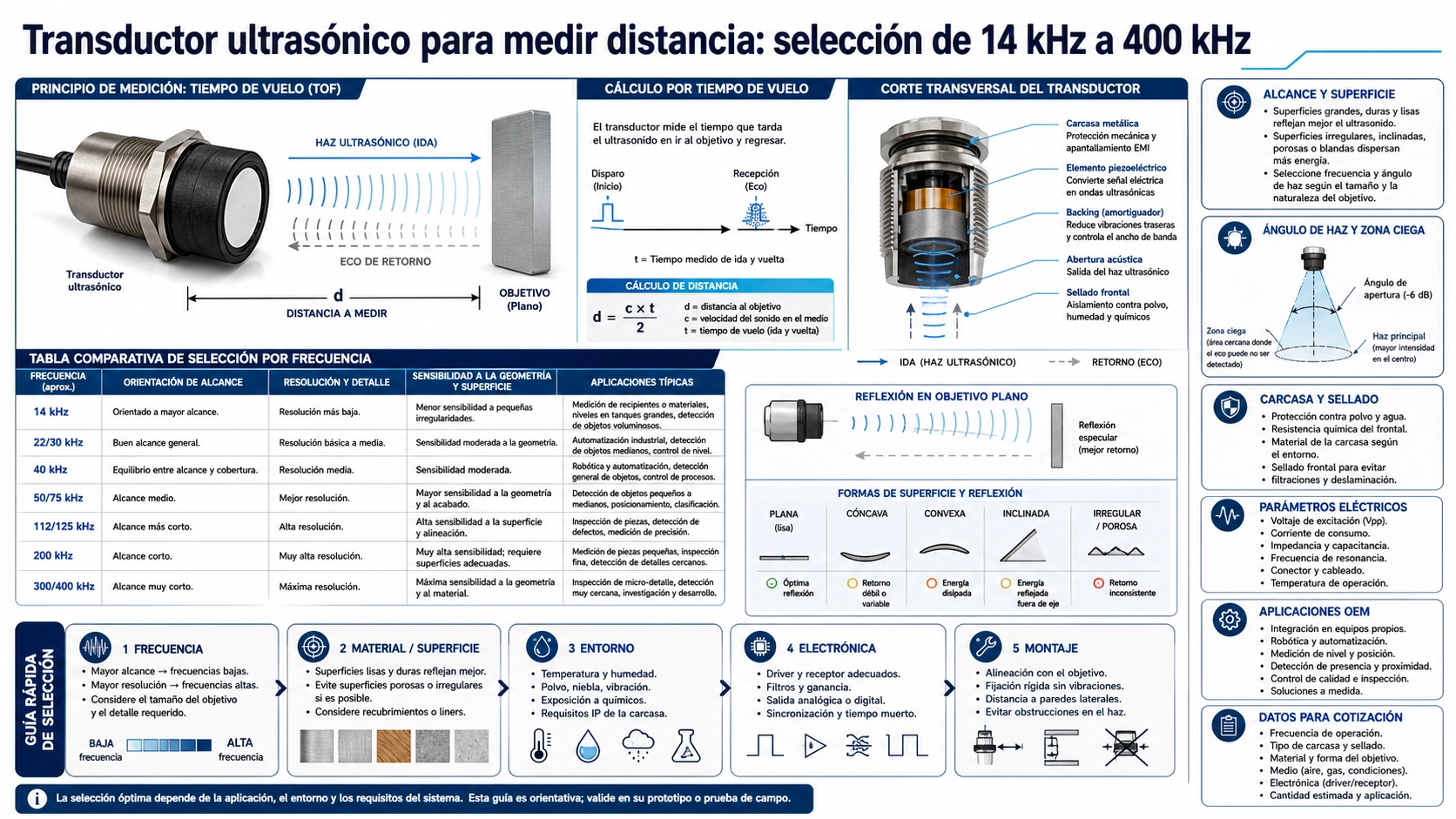

¿Qué es un transductor ultrasónico para medir distancia?
Un transductor ultrasónico para medir distancia es el componente acústico que convierte la energía eléctrica en ondas sonoras ultrasónicas y convierte los ecos de retorno en señales eléctricas. En un sistema de detección de distancia, el transductor emite sonido al aire, recibe el eco reflejado por un objetivo y determina si la señal final es suficientemente fuerte y estable para medir.
Un transductor no es lo mismo que un sensor ultrasónico completo. El transductor es el elemento acústico, mientras que un sensor o módulo normalmente incluye circuito de excitación, circuito receptor, procesamiento de señal, carcasa, interfaz de salida y calibración. En proyectos OEM, primero suele seleccionarse el transductor y después se adapta a la electrónica y la estructura mecánica finales.
Cómo funciona la medición ultrasónica de distancia
La mayoría de los sistemas utiliza el principio de tiempo de vuelo. El circuito excita el transductor en su frecuencia de resonancia o cerca de ella, la onda sonora viaja por el aire y se refleja en el objetivo, y el receptor detecta el eco. El procesador calcula entonces la distancia a partir del retraso entre la transmisión y la recepción.
En la práctica, el alcance depende de más factores que la fórmula. El tamaño y la superficie del objetivo, el ángulo de instalación, la temperatura, la humedad, el flujo de aire, el ruido acústico, el diseño de la carcasa y el comportamiento del transductor afectan a la calidad del eco.
Selección de frecuencia: de 14 kHz a 400 kHz
| Frecuencia | Orientación habitual | Aplicaciones habituales |
|---|---|---|
| 14 kHz | Mayor alcance | Detección a larga distancia, objetivos grandes y sensorización industrial |
| 22 kHz / 30 kHz | Alcance largo a medio | Detección exterior, objetos grandes y medición industrial de distancia |
| 40 kHz | Alcance general | Ayuda al aparcamiento, detección de objetos y sistemas de nivel y distancia |
| 50 kHz / 75 kHz | Alcance medio | Detección industrial controlada y módulos OEM |
| 112 kHz / 125 kHz | Alcance medio a corto | Medición compacta, detección de nivel y sistemas más direccionales |
| 200 kHz | Alcance corto y mayor resolución | Dispositivos compactos y sistemas de medición controlados |
| 300 kHz / 400 kHz | Alcance corto y uso especializado | Detección de corto alcance de alta resolución y diseños OEM compactos |
No existe una frecuencia universalmente mejor. Las frecuencias bajas suelen propagarse más lejos en el aire, mientras que las altas pueden ofrecer mejor resolución y diseños acústicos más compactos, pero se atenúan antes.
Alcance, ángulo de haz y zona ciega
El alcance de trabajo debe evaluarse con el estado del objetivo y el entorno de instalación, no como una única cifra de catálogo. Los objetivos duros, planos y perpendiculares suelen devolver ecos más fuertes que los objetivos blandos, inclinados, curvos o irregulares.
El ángulo de haz define el área efectiva de detección. Un haz ancho cubre más superficie, pero puede detectar objetos laterales. Un haz estrecho mejora la direccionalidad, aunque exige una alineación más precisa. La zona ciega es la distancia mínima junto al transductor en la que resulta difícil medir con estabilidad porque el elemento aún está oscilando después de transmitir.
Carcasa y parámetros eléctricos
El diseño de la carcasa afecta a la salida acústica, el patrón de haz, la impermeabilidad, la estabilidad del montaje y la fiabilidad a largo plazo. Las opciones habituales incluyen estructura abierta o cerrada, versión impermeable, carcasa roscada, metálica o plástica, cable personalizado y conector personalizado.
Antes de seleccionar, confirme la frecuencia de resonancia, el nivel de presión sonora, la sensibilidad de recepción, la capacitancia o impedancia, la tensión de excitación, el ángulo de haz, la temperatura de funcionamiento, la carcasa y el sellado. Se recomienda probar el transductor con el circuito final y en la posición de instalación definitiva.
Aplicaciones y diseño personalizado
Los transductores de medición de distancia se utilizan para detectar objetos industriales, asistencia al aparcamiento, evitar obstáculos en robots y AGV, medir nivel y distancia y supervisar contenedores y cubos inteligentes. Los modelos estándar son adecuados cuando frecuencia, alcance, ángulo de haz y carcasa ya coinciden con la aplicación. Puede ser necesario un diseño personalizado para una frecuencia especial, estructura impermeable, espacio de montaje limitado, cable, conector, fijación o producción por lotes.
Información que debe preparar para una cotización
- Aplicación y alcance de medición
- Tamaño, material, forma de la superficie y movimiento del objetivo
- Frecuencia preferida, como 14 kHz, 22 kHz, 30 kHz, 40 kHz, 75 kHz, 125 kHz, 200 kHz o 400 kHz
- Requisitos de zona ciega y ángulo de haz
- Entorno interior, exterior, húmedo, polvoriento, ventoso, de alta o baja temperatura o ruidoso
- Requisitos de carcasa, impermeabilidad, cable, conector y sistema eléctrico
- Etapa de prototipo, evaluación de muestras, prueba piloto o producción en serie
Deep Minds Ultrasonic ofrece transductores ultrasónicos estándar y personalizados de 14 kHz a 400 kHz para medición de distancia, detección de nivel y objetos, asistencia al aparcamiento, evitación de obstáculos en robots y sistemas OEM.
