Qu’est-ce qu’un transducteur ultrasonique de mesure de distance ?
Un transducteur ultrasonique de mesure de distance est l’élément acoustique qui transforme l’énergie électrique en ondes ultrasonores, puis convertit les échos de retour en signaux électriques. Dans un système de détection de distance, il émet le son dans l’air, reçoit l’écho réfléchi par la cible et influence directement la stabilité du signal exploitable.
Il ne faut pas confondre transducteur et capteur complet. Le transducteur est le composant acoustique. Un capteur ou un module inclut généralement le circuit d’émission, le circuit de réception, le traitement du signal, le boîtier, l’interface de sortie et l’étalonnage. Dans les projets OEM, le choix du transducteur est souvent la première étape avant la validation électronique et mécanique.
Nous fournissons notamment le transducteur ultrasonore compact BBDM-40K pour la mesure de distance, la détection d’obstacles, l’aide au stationnement, la robotique et les systèmes OEM personnalisés.
Principe de mesure de distance par ultrasons
La plupart des systèmes utilisent le principe du temps de vol. Le circuit d’excitation alimente le transducteur à une fréquence proche de sa résonance. L’onde ultrasonore se propage dans l’air, se réfléchit sur la cible, puis l’écho est détecté par le récepteur. Le processeur calcule ensuite la distance à partir du délai entre l’émission et la réception.
En pratique, les performances dépendent aussi de la taille de la cible, de son matériau, de l’angle de surface, du bruit ambiant, de la température de l’air, de l’humidité, du flux d’air, de la structure d’installation et du comportement acoustique du transducteur.

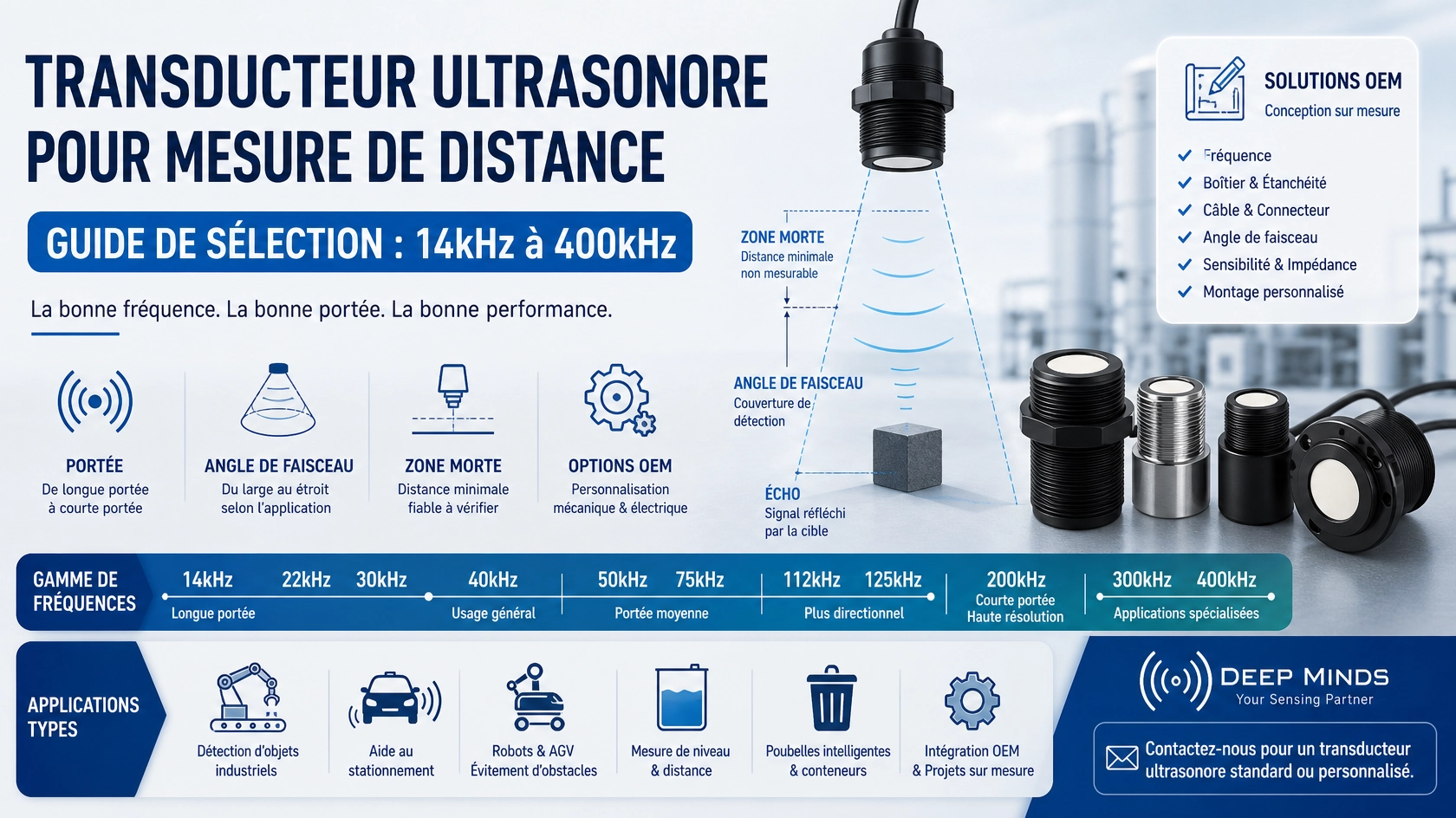

Choisir la fréquence : de 14kHz à 400kHz
| Fréquence | Orientation typique | Applications courantes | Remarques de sélection |
|---|---|---|---|
| 14kHz | Plus longue portée | Détection longue distance, grandes cibles, détection industrielle | Propagation plus forte dans l’air, faisceau souvent plus large, structure acoustique plus grande |
| 22kHz / 30kHz | Longue à moyenne portée | Détection extérieure, grands objets, mesure industrielle | Utile quand une portée plus longue dans l’air est recherchée |
| 40kHz | Usage général | Capteurs de stationnement, détection d’objet, systèmes de niveau et distance | Bon compromis entre portée, coût, puissance de signal et disponibilité |
| 50kHz / 75kHz | Moyenne portée | Détection industrielle, modules OEM, applications contrôlées | Intéressant lorsque le faisceau ou l’encombrement doivent différer d’un modèle 40kHz |
| 112kHz / 125kHz | Moyenne à courte portée | Détection compacte, mesure de niveau, systèmes plus directifs | Meilleure directivité et meilleure résolution que beaucoup de solutions basse fréquence |
| 200kHz | Courte portée / résolution plus élevée | Appareils compacts, mesure courte distance, systèmes contrôlés | Atténuation plus forte dans l’air, nécessite une bonne adaptation électrique et acoustique |
| 300kHz / 400kHz | Courte portée / usage spécialisé | Mesure courte distance à haute résolution, conception OEM compacte | À privilégier lorsque la résolution et l’encombrement comptent plus que la portée maximale |
Il n’existe pas de fréquence universelle. Les basses fréquences se propagent généralement plus loin dans l’air, tandis que les hautes fréquences permettent des conceptions plus compactes et une meilleure résolution, mais avec une atténuation plus rapide.
Portée, angle de faisceau et zone morte
La portée utile ne doit pas être lue comme une seule valeur de catalogue. Elle dépend de la pression acoustique, de la sensibilité de réception, de la cible, de l’installation et du traitement du signal. Une surface dure, plane et perpendiculaire renvoie un écho plus fort qu’une surface souple, inclinée, courbe ou irrégulière.
L’angle de faisceau définit la zone de détection. Un faisceau large couvre davantage d’espace, mais peut capter des objets latéraux. Un faisceau étroit améliore la directivité, mais demande un alignement plus précis. La zone morte correspond à la distance minimale proche du transducteur où la mesure stable est difficile à cause de la vibration résiduelle après l’impulsion d’émission.
Boîtier et paramètres électriques
Le boîtier influence la sortie acoustique, le diagramme de faisceau, l’étanchéité, le montage et la fiabilité. Les options courantes incluent les versions ouvertes, fermées, étanches, filetées, métalliques, plastiques, ainsi que les câbles, connecteurs et structures de montage personnalisés.
Les paramètres électriques à confirmer incluent la fréquence de résonance, le niveau de pression acoustique, la sensibilité de réception, la capacité ou l’impédance, la tension d’excitation, l’angle de faisceau, la température de fonctionnement et le niveau de protection. Un essai avec le circuit et la position de montage finaux est recommandé.
Applications et personnalisation
Ces transducteurs sont utilisés pour la détection d’objets industriels, l’aide au stationnement, l’évitement d’obstacles pour robots et AGV, la mesure de niveau, la mesure de distance et le suivi de remplissage de conteneurs.
Un modèle standard convient lorsque la fréquence, la portée, le faisceau, le boîtier et les paramètres électriques correspondent déjà au besoin. Une conception personnalisée peut être nécessaire pour un espace limité, une fréquence spéciale, un boîtier étanche, une longueur de câble particulière, un connecteur spécifique ou une production en série sur plan.
Informations utiles pour une demande de prix
- Application : détection d’objet, niveau, stationnement, robotique ou module OEM
- Portée minimale et maximale
- Taille, matériau, forme, mouvement et état de réflexion de la cible
- Fréquence souhaitée : 14kHz, 22kHz, 30kHz, 40kHz, 75kHz, 125kHz, 200kHz, 400kHz ou autre
- Zone morte, angle de faisceau et contraintes de montage
- Environnement intérieur, extérieur, humide, poussiéreux, venteux, chaud, froid ou bruyant
- Boîtier, étanchéité, câble, connecteur et interface électrique
- Phase du projet : prototype, échantillon, présérie ou production
Lorsque le projet est encore en phase de conception, notre équipe peut aider à valider la fréquence, la portée, le boîtier et la faisabilité d’une personnalisation avant le choix des échantillons.
