Temperaturkompensation korrigiert die Schallgeschwindigkeit
Ein Ultraschall-Abstandssensor misst die Laufzeit und rechnet sie mit einer angenommenen oder berechneten Schallgeschwindigkeit in Entfernung um. In Luft ändert sich diese vor allem mit der Temperatur, außerdem mit Feuchte, Druck, Kohlendioxidanteil und Gaszusammensetzung. Ein präziser Timer kann daher eine systematisch falsche Distanz liefern, wenn das Schallgeschwindigkeitsmodell den Ausbreitungsweg nicht abbildet.
Kompensation ist mehr als ein Temperatursensor neben der Elektronik. Die Messung muss das vom Puls durchlaufene Gas repräsentieren, ausreichend schnell reagieren und mit richtigen Einheiten in ein gültiges Modell eingehen. Das fertige System ist über Distanz und Umwelt zu verifizieren. Die folgenden Beziehungen gelten für Puls-Echo-Messung in Luft und dürfen nicht ohne geeignetes Stoffmodell auf andere Gase oder Wasser übertragen werden.

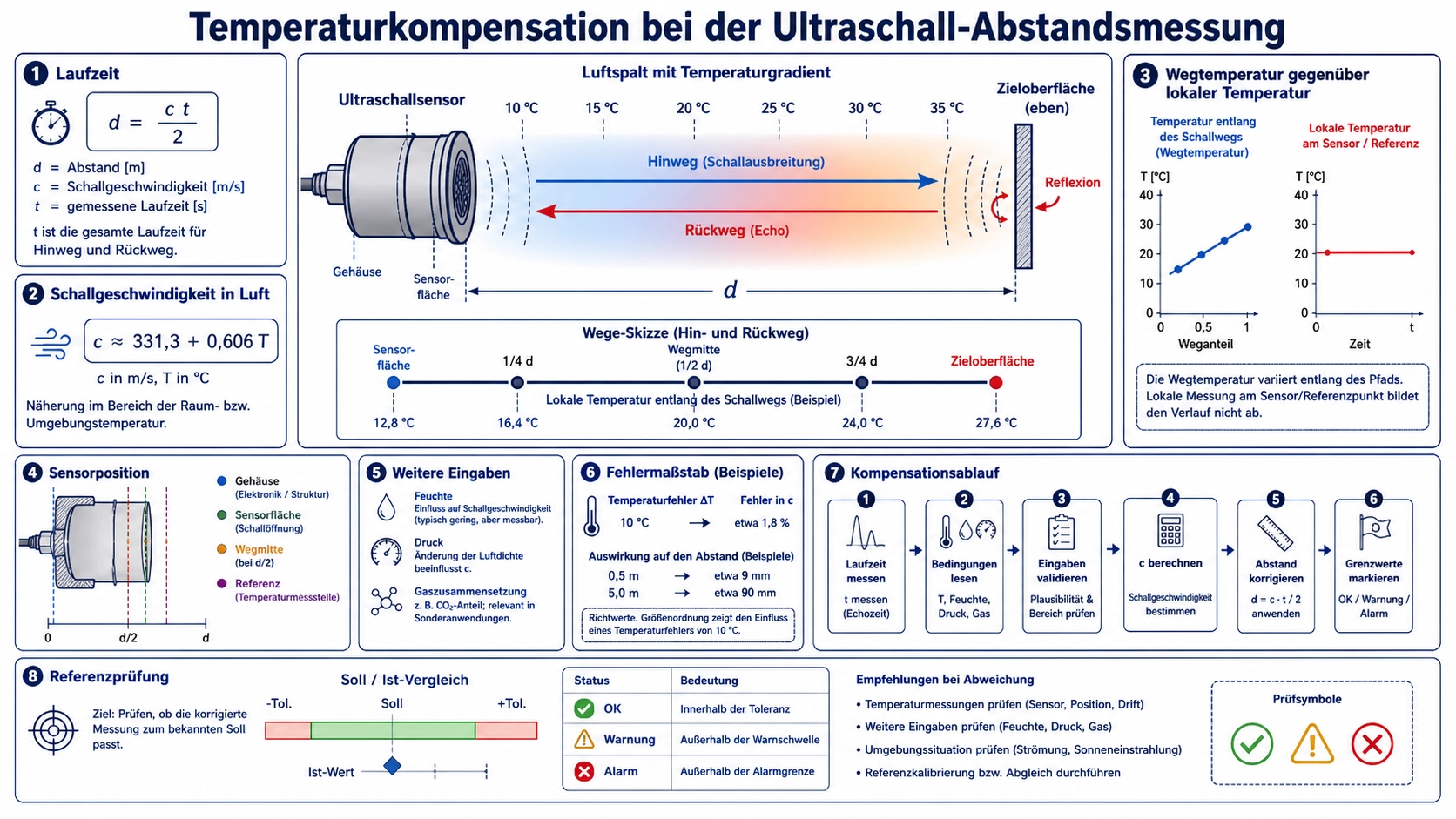

Von der Laufzeitgleichung ausgehen
Für einen einfachen Puls-Echo-Weg gilt:
Entfernung = Schallgeschwindigkeit × Hin- und Rücklaufzeit / 2
Der Faktor zwei berücksichtigt Hin- und Rückweg. Systemverzögerung, Ausschwingen, Empfängererholung, Schwelle, Filter, Zielantwort und Lage des akustischen Zentrums erzeugen weitere Offsets, die getrennt zu charakterisieren sind. Temperaturkompensation darf sie nicht verdecken.
Ist die reale Weggeschwindigkeit creal, während die Rechnung cverwendet nutzt, beträgt die Anzeige näherungsweise wahre Entfernung mal cverwendet/creal. Wärmere Luft besitzt gewöhnlich eine höhere Schallgeschwindigkeit. Wird ein zu niedriger Kaltwert eingesetzt, erscheint die Distanz zu klein; bei zu hoher Annahme kehrt sich das Vorzeichen um.
Nützliche Näherung für Luft und ihre Grenze
Nahe üblichen Raumbedingungen wird für trockene Luft häufig genähert:
c ≈ 331,3 + 0,606T Meter pro Sekunde, mit T in Grad Celsius.
Die Formel schätzt den dominanten Temperaturtrend, begründet aber keine Referenzgenauigkeit bei beliebiger Feuchte, Druck, Zusammensetzung oder Temperatur. Um 20 °C entspricht ihre Steigung etwa 0,18 % je Grad. Ein Temperaturfehler von 10 °C kann damit ungefähr 1,8 % Distanzfehler verursachen: etwa 9 mm bei 0,5 m und 90 mm bei 5 m, bevor weitere Einflüsse hinzukommen. Dies sind Größenordnungen, keine garantierten Sensordaten.
Für höhere Genauigkeit ist eine validierte Formulierung innerhalb ihres veröffentlichten Bereichs zu verwenden. Cramers Arbeit von 1993 bezieht Temperatur, Feuchte, Druck und CO₂-Konzentration ein. Ein komplexeres Modell verbessert nichts, wenn die Feuchte fehlt oder die Temperatur nicht zum Schallweg gehört.
Welche Temperatur soll der Algorithmus verwenden?
Die Laufzeit summiert sich über den gesamten Weg. Bei homogener Luft kann ein repräsentativer Punkt genügen. In einem Gradienten ergibt sich die effektive Geschwindigkeit aus der Ausbreitung durch alle Segmente und nicht einfach aus dem arithmetischen Mittel zweier bequem platzierter Sensoren. Heiße Maschinen, Sonne, Tankwände, Kälteanlagen, Lüftungsstrahlen, Abgas und Schichtung können den Weg von der Gehäusetemperatur entkoppeln.
| Sensorort | Vorteil | Fehlermöglichkeit | Maßnahme |
|---|---|---|---|
| Elektronikplatine | Einfach und kostengünstig | Eigenerwärmung und Gehäuse weichen von der Wegluft ab | Offset und Leistungseinfluss messen; nicht unbelegt als Umgebung behandeln |
| Nahe der Wandlerfläche | Näher am Start des Wegs | Wärmeleitung aus Front, Gehäuse, Sonne oder Prozesswand | Luftkontakt und Wärmetrennung mit Umweltschutz vereinbaren |
| Externe Umgebungssonde | Freie Luft abseits der Elektronik | Repräsentiert lange oder geschichtete Wege nicht | Wiederholbaren Ort definieren und gegen Gradienten prüfen |
| Mehrere Wegsensoren | Information über Gradienten | Mehr Kanäle, Kalibrierung, Verdrahtung und Modell | Einsetzen, wenn ein Punkt laut Unsicherheitsbudget nicht ausreicht |
Thermische Verzögerung bei Änderungen
Ein Temperaturfühler kann im Gleichgewicht richtig und während eines Übergangs falsch sein. Gehäuse, Schutz, Verguss, Luftbewegung und thermischer Kontakt bestimmen seine Antwortzeit. Der Schallweg kann sich in Sekunden ändern, während eine geschützte Sonde deutlich länger braucht. Nach Türöffnung, Lüftungsstart, Prozesserwärmung oder Standortwechsel entsteht vorübergehend ein Distanzversatz.
Messen Sie die Sprungantwort in der Endbaugruppe statt nur den Datenblattwert des nackten Bauteils. Zeichnen Sie Ultraschalldistanz, Referenztemperaturen an relevanten Wegpunkten und eingebettete Temperatur gleichzeitig auf. Softwarefilter reduzieren Rauschen, erzeugen aber weitere Verzögerung; die Filterung ist an Umweltänderung und benötigte Antwort anzupassen.
Feuchte, Druck und Gaszusammensetzung
Wasserdampf verändert Zusammensetzung und thermodynamische Eigenschaften der Luft und damit die Schallgeschwindigkeit. In präzisen Realgasmodellen wirkt auch der Druck, obwohl eine einfache Idealgasbeziehung bei fester Zusammensetzung und Temperatur nur geringe direkte Druckabhängigkeit erwarten lässt. CO₂ kann in Präzisionsanwendungen relevant sein. In industrieller Abstandsmessung dominiert oft die Temperatur; das Unsicherheitsbudget entscheidet, was vernachlässigt werden darf.
Ein Luftmodell gilt nicht für Stickstoff, Kohlendioxid, Erdgas, Kältemitteldampf oder wechselndes Prozessgas. Die Zusammensetzung kann den Temperatureffekt übersteigen. Dann sind unter Umständen Zusammensetzungsmessung, Kalibrierung definierter Gemische, ein anderes Messprinzip oder eine unabhängige Schallgeschwindigkeitsschätzung nötig.
Was Kompensation nicht beheben kann
- Zielwinkel und Werkstoff: ein schwaches oder verformtes Echo verschiebt den erkannten Zeitpunkt.
- Keule und Umgebung: das stärkste Echo kann auf ein Nebenobjekt wechseln; siehe Leitfaden zum Schallkeulenwinkel.
- Ausschwingen und Erholung: nahe Ziele können trotz richtiger Geschwindigkeit verdeckt sein.
- Schwellenwanderung: Amplitudenänderung verschiebt den erkannten Kreuzungspunkt.
- Luftbewegung und Turbulenz: Wind und Temperaturschwankung verändern Ausbreitung und Strahlweg.
- Kondensat, Eis und Schmutz: Wandler und Anpassschichten ändern ihre Antwort.
- Mechanischer Bezug: gefordert kann die Entfernung ab Gehäuse statt ab akustischem Zentrum sein.
Diese Einflüsse erfordern mechanische Referenzen, Wellenformprüfung, Zielkontrolle und Einbaugestaltung. Temperaturkorrektur eines Falschechos macht nur die Distanz zum falschen Objekt systematischer.
Die Kompensationskette entwerfen
- Medium und Zusammensetzungsbereich definieren und ein gültiges Stoffmodell auswählen.
- Temperatur und weitere Umweltkanäle aus dem Unsicherheitsbudget ableiten.
- Sensoren repräsentativ platzieren und Eigenerwärmung, Strahlung, Leitung und Luftstrom charakterisieren.
- Jeden Umweltkanal über den Bereich gegen geeignete Referenzen kalibrieren oder verifizieren.
- Einheiten, Bereichsprüfung, Sensorausfall, Start, Filter und Zeitstempel ausdrücklich implementieren.
- Rohe Laufzeit und Umweltdaten für die Diagnose aufbewahren.
- Feste Verzögerung und Schallgeschwindigkeitskorrektur trennen und versionieren.
Prüfmatrix
Verwenden Sie mechanisch stabile, angemessen rückführbare Referenzdistanzen. Prüfen Sie mehrere Entfernungen: Ein Geschwindigkeitsfehler wächst überwiegend proportional zur Distanz, eine feste Verzögerung erscheint als Offset. Beziehen Sie Temperaturen über den Betriebsbereich, Erwärmen und Abkühlen sowie erwartete Feuchte- oder Gaszustände im Gleichgewicht und in Übergängen ein.
| Variation | Getrennter Einfluss | Zu speichernder Nachweis |
|---|---|---|
| Mehrere Distanzen bei stabiler Umwelt | Skalenfehler, fester Offset und Zieleffekt | Rohzeit, Wellenform, Temperatur, Referenz und Residuen |
| Mehrere stabile Temperaturen | Schallmodell und Fühleroffset | Wegtemperaturen, interne Messung, verwendete Feuchte und Druck |
| Heiz- und Kühlrampen | Thermische Verzögerung und Hysterese | Synchronisierte Zeitreihen und Baugruppenzustand |
| Ziel- und Winkeländerung | Schwelleneffekt und Falschecho gegenüber Kompensation | Wellenform, Echoauswahl, Amplitude und Geometrie |
| Leistung und Einschaltdauer | Eigenerwärmung und Timing | Versorgung, Duty Cycle, interne Temperatur und Distanz |
Nutzen Sie möglichst getrennte Daten zum Anpassen und Bewerten. Geben Sie maximale Residuen und Unsicherheit über den Bereich statt nur eines Mittelwerts an. Der Auswahlleitfaden für Ultraschall-Abstandssensoren behandelt Reichweite, Frequenz, Keule, Blindzone und Ausgänge, die gemeinsam mit der Kompensation festzulegen sind.
Häufige Implementierungsfehler
- Platinentemperatur verwenden, ohne Eigenerwärmung zu messen.
- Celsius-Formel mit Kelvinwert anwenden oder Meter, Millimeter, Sekunden und Mikrosekunden mischen.
- Einweglaufzeit durch zwei teilen oder beim Puls-Echo den Faktor zwei vergessen.
- Außerhalb des Modellbereichs begrenzen, ohne Diagnose auszugeben.
- Temperatur viel langsamer als die Umwelt filtern.
- Einen Einpunkt-Offset als Temperaturkompensation bezeichnen.
- Nur im Gleichgewicht prüfen und Übergangsfehler übersehen.
Häufige Fragen
Wie stark ändert ein Grad Celsius die Entfernung?
Nahe Raumtemperatur entspricht die Näherung etwa 0,18 % je Grad in der Schallgeschwindigkeit. Der genaue Distanzfehler hängt von realen und angenommenen Bedingungen sowie dem Modell ab.
Darf der Temperaturfühler im Gehäuse sitzen?
Nur wenn Versuche zeigen, dass er den Schallweg bei Leistung, Sonne, Luftstrom und Übergängen repräsentiert. Platine und Gehäuse zeigen häufig Eigenerwärmung und Verzögerung.
Ist für Feuchtekompensation immer ein Feuchtesensor nötig?
Wenn Feuchte für die geforderte Unsicherheit relevant ist, braucht das Modell eine gültige Messung oder eine begründete, begrenzte Annahme. Eine ungemessene Variable in der Formel senkt keine Unsicherheit.
Ersetzt eine Kalibrierung bei einer Temperatur die Kompensation?
Nein. Sie kann einen festen Offset in dieser Bedingung korrigieren, modelliert aber weder Geschwindigkeitsänderung noch thermische Verzögerung über den Bereich.
Referenz und Daten für die Prüfung
Für eine genauere Luftbehandlung siehe Owen Cramers Veröffentlichung von 1993 zur Schallgeschwindigkeit in Luft. Prüfen Sie Bereich, Variablen, Einheiten und Implementierung anhand des Originals, bevor metrologische Aussagen getroffen werden.
Für eine Designprüfung durch Deep Minds Ultrasonic senden Sie Gaszusammensetzung, Distanz-, Temperatur- und Feuchtebereich, Gradientenquellen, Ziel, Gehäuse, Einschaltdauer, Sensororte und Antwortzeiten, Rohzeitformat, zulässigen Fehler, Referenzverfahren und Stückzahl.
