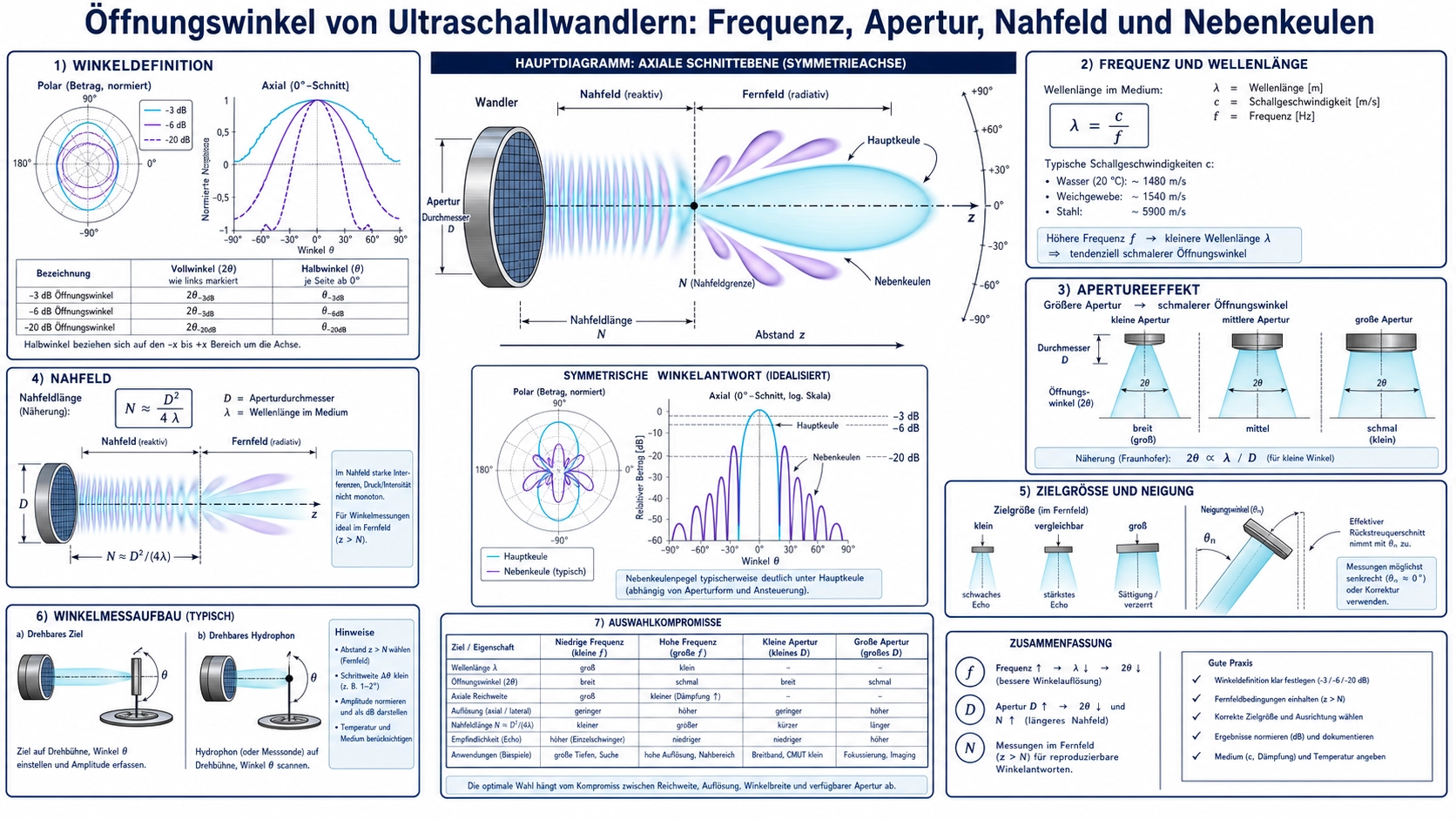

Ein Öffnungswinkel braucht zuerst eine Definition
Ein Ultraschallwandler erzeugt keinen Kegel mit harter Grenze. Der Schalldruck verändert sich kontinuierlich mit Richtung und Entfernung. „15° Schallkeule“ ist deshalb keine vollständige Spezifikation: Gemeint sein kann die Breite zwischen −3-dB- oder −6-dB-Punkten, zwischen ersten Nullstellen oder an einer praktischen Detektionsschwelle.
Vor dem Vergleich ist zu klären, ob Voll- oder Halbwinkel angegeben wird, welcher Pegel gilt, ob Senden, Empfangen oder Puls-Echo gemessen wurde und in welchem Medium, bei welcher Frequenz, Distanz, Ebene und Montage. Zwei Hersteller können dasselbe Muster korrekt vermessen und dennoch unterschiedliche Zahlen veröffentlichen.
Die Schallkeule ist eine räumliche Antwort
Die aktive Fläche enthält viele schwingende Punkte. Ihre Wellen addieren sich je nach Richtung mit unterschiedlicher Phase. Auf der Achse können sie sich verstärken; außerhalb können sie sich auslöschen, Minima bilden und als Nebenkeulen wieder erscheinen. Das Muster hängt vom Verhältnis der Wellenlänge zur wirksamen Apertur und von der Amplituden- und Phasenverteilung auf der Fläche ab.
Ein gleichmäßig schwingender Kreiskolben erklärt die Grundtendenz. Ein reales Produkt besitzt zusätzlich Piezoelement, Anpassschichten, Dämpfung, Klebstoff, Gehäuse, Schutzfläche und Einspannbedingungen. Diese Komponenten können die wirksame Apertur verkleinern oder verformen. Berechnung dient zur Abschätzung, Abnahme erfolgt am montierten Produkt.
Konventionen nicht miteinander vermischen
| Konvention | Bedeutung | Vergleichsrisiko |
|---|---|---|
| −3-dB-Punkte | Abfall gegenüber der Achse nach verwendeter Messgröße | Kann Druck, Spannung, Intensität oder kombinierte Antwort meinen |
| −6-dB-Punkte | Anderer Schwellenwert, häufig in Ultraschalldiagrammen | Nicht gleich −3 dB oder Detektionsgrenze |
| Erste Nullstelle | Erstes Minimum neben der Hauptkeule | Meist breiter und vom Aperturmodell abhängig |
| Detektionswinkel | Bereich, in dem ein definiertes Ziel die Schwelle überschreitet | Enthält Ziel, Distanz, Verstärkung, Filter und Algorithmus |
Außerdem muss die Zahl als Voll- oder Halbwinkel gekennzeichnet sein. Ein voller −6-dB-Winkel von 20° bedeutet ±10°. Ein Halbwinkel von 20° ergibt insgesamt 40°. Ein fehlender Begriff verdoppelt oder halbiert die Auslegung.
Frequenz, Wellenlänge und Apertur
Die Wellenlänge ist Schallgeschwindigkeit im Medium geteilt durch Frequenz. Bei gleichem Medium und gleicher Apertur wird die Hauptkeule mit höherer Frequenz tendenziell schmaler. Bei gleicher Frequenz führt eine größere wirksame Apertur ebenfalls meist zu einer engeren Keule. Eine kleine Apertur relativ zur Wellenlänge strahlt breiter ab.
Das ist keine eigenständige Auswahlregel. Hohe Frequenzen können stärker gedämpft werden; eine große Apertur braucht Raum und kann den Nahfeldbereich verlängern. Akustische Last, Gehäuse und Temperatur können die Betriebsfrequenz verschieben. Bei rechteckigen Flächen sind die Breiten in den beiden Hauptebenen verschieden.
Formeln für Strahldivergenz enthalten häufig einen Koeffizienten mal Wellenlänge durch Durchmesser. Der Koeffizient ändert sich danach, ob −3 dB, −6 dB oder erste Nullstelle berechnet wird. Einen Nullstellenfaktor für eine −6-dB-Breite zu verwenden, ist ein Definitionsfehler.
Nahfeld und Fernfeld
Direkt vor der Fläche verändern sich die Wege von verschiedenen Aperturbereichen schnell. Im Fresnel- oder Nahfeld entstehen lokale Maxima und Minima; der Druck fällt nicht wie in einem gleichmäßigen Kegel ab. Beim idealen Kreiskolben wächst die geschätzte Nahfeldlänge mit dem Quadrat des Durchmessers und nimmt mit der Wellenlänge ab. Die reale Grenze hängt vom Aufbau ab.
Im Fernfeld stabilisiert sich das Winkelmuster besser und die Hauptkeule divergiert. Ein sehr nah gemessener Winkel darf nicht ungeprüft hochgerechnet werden. Die Blindzone eines Sensors ist auch nicht identisch mit dem Nahfeld: Sie entsteht durch Ausschwingen, Umschaltung und Empfängererholung. Beide Bereiche können sich überlagern, beschreiben aber unterschiedliche Effekte.
Nebenkeulen verursachen außermittige Echos
Nach einem Minimum kann konstruktive Interferenz eine Nebenkeule erzeugen. Obwohl sie schwächer als die Hauptkeule ist, kann sie Tankwand, Halter, Rohr, Bordstein oder Maschinenrahmen erfassen. Eine höhere Schwelle unterdrückt manche schwachen Echos, kann aber zugleich das gewünschte Ziel verlieren.
Eine enge Hauptkeule garantiert keine niedrigen Nebenkeulen. Fordern Sie ein ausreichend breites Winkeldiagramm mit genügend Dynamik an. Horn, Vertiefung, Gitter oder Blende können durch Reflexion und Beugung das Muster ändern. Deshalb gehören Endgehäuse und benachbarte Struktur in den Versuch.
Das Ziel verändert den praktischen Erfassungsbereich
Eine große, senkrechte Platte reflektiert mehr Energie als Pfosten, Schaum, Stoff, gekrümmte oder geneigte Fläche. Ein Ziel kann in der Hauptkeule liegen und die Schwelle dennoch nicht erreichen. Außerhalb des Nennwinkels kann es über Spiegelreflexion oder Nebenkeule ein Echo liefern. Distanz, Dämpfung, Verstärkung, zeitabhängige Verstärkung, Bewegung und Filter wirken ebenfalls.
Bei Füllstand ist eine ruhige Flüssigkeit nicht mit Schaum oder einer geneigten Schüttgutoberfläche gleichzusetzen. Beim Einparken bildet eine Wand keinen Bordstein ab. In einer Durchschallungsanordnung zählt die Überlappung beider Wandlerdiagramme samt Ausrichttoleranz. Das Testziel muss die spätere Systementscheidung repräsentieren.
Winkelantwort messen
- Sende-, Empfangs-, Durchschallungs- oder Puls-Echo-Methode und Messgröße definieren.
- Medium, Temperatur und verwendete Schallgeschwindigkeit festlegen.
- Endgerät so auf einem Drehtisch montieren, dass die akustische Mitte auf der Achse liegt.
- Kalibrierten Empfänger oder definiertes Ziel mit kontrollierter Distanz und Zeitfenster verwenden.
- Frequenz, Wellenform, Spannung, Zyklen, Verstärkung, Bandbreite, Filter und Schwelle konstant halten.
- Erforderliche Ebenen in genanntem Winkelschritt scannen und Achspunkt zur Driftkontrolle wiederholen.
- Rohdaten vor der Normierung sichern und Breite, Nullstellen, Nebenkeulen und Unsicherheit berichten.
Der Leitfaden zur Prüfung von Ultraschallwandlern vertieft Vorrichtung, Wellenform, Wiederholbarkeit und Annahme. Das NDE-Ed-Lernmaterial zu abgestrahlten Feldern von Wandlern veranschaulicht Nahfeld und Divergenz; seine Formeln gelten unter den dort genannten Annahmen.
Schallkeule aus der Szene auswählen
| Anforderung | Folgerung | Zusätzliche Prüfung |
|---|---|---|
| Ziel zwischen Strukturen isolieren | Enge Haupt- und kontrollierte Nebenkeulen | Reflexion, Ausrichtung und Vibration |
| Breite Zone abdecken | Breitere Antwort | Mehrfachechos und Unterdrückungslogik |
| Große Entfernung | Direktivität bündelt Energie | Dämpfung, Ziel, Anregung und Rauschen |
| Messung in einem Stutzen | Keule muss Hals und Einbauten freihalten | Nahfeld, Ausschwingen und Kondensat |
| Sender-Empfänger-Paar | Überlappung mit Montagetoleranz | Temperaturverschiebung und Wiederholbarkeit |
Für Luftanwendungen kombinieren Sie das Diagramm mit der Auswahl von Ultraschall-Abstandssensoren. Bei umgebungsabhängiger Genauigkeit hilft der Beitrag zur Temperaturkompensation der Ultraschalldistanz. Im Wasser verbindet der Frequenzleitfaden für Unterwasser-Tiefenwandler Keule, Reichweite und Druck.
Vom Lieferanten anzufordernde Daten
- Diagramme in den benötigten Ebenen statt nur einer Zahl.
- Schwelle, Voll-/Halbwinkel, Frequenz, Medium, Temperatur, Distanz und Montage.
- Sende-/Empfangsmethode und Referenzziel oder -empfänger.
- Hauptbreite, erste Nullstellen, Nebenkeulen, Mustervariation und Toleranz.
- Einfluss von Gehäuse, Schutzfläche, Kabel und Anzugsmoment.
Häufige Fragen
Erzeugt eine höhere Frequenz immer eine engere Keule?
Bei gleicher wirksamer Apertur und gleichem Medium meist ja. Last, Moden, Gehäuse und tatsächliche Betriebsfrequenz können das Ergebnis verändern.
Lässt sich der Winkel aus Frequenz und Durchmesser berechnen?
Für eine ideale Apertur kann eine klar definierte Breite abgeschätzt werden. Moden, Schichten, Gehäuse und Nebenkeulen erfordern die Messung am Endaufbau.
Warum wird außerhalb des angegebenen Winkels erkannt?
Die Spezifikation kann einen anderen Pegel verwenden. Das reale Ziel kann über Nebenkeule, Beugung oder eine Nachbarreflexion zurückkehren; Verstärkung und Schwelle erweitern den praktischen Bereich.
Fazit
Ein Öffnungswinkel ist nur zusammen mit Kriterium, Voll- oder Halbwinkel, Ebene, Medium, Abstand, Montage und Methode vergleichbar. Frequenz und Apertur geben die Tendenz vor; Nahfeld, Nebenkeulen, Gehäuse und Ziel entscheiden über die Anwendung. Für eine kritische Szene können Sie benötigtes Muster, Geometrie, Ziel, Bereich und Prüfbedingungen an Deep Minds Ultrasonic senden.
