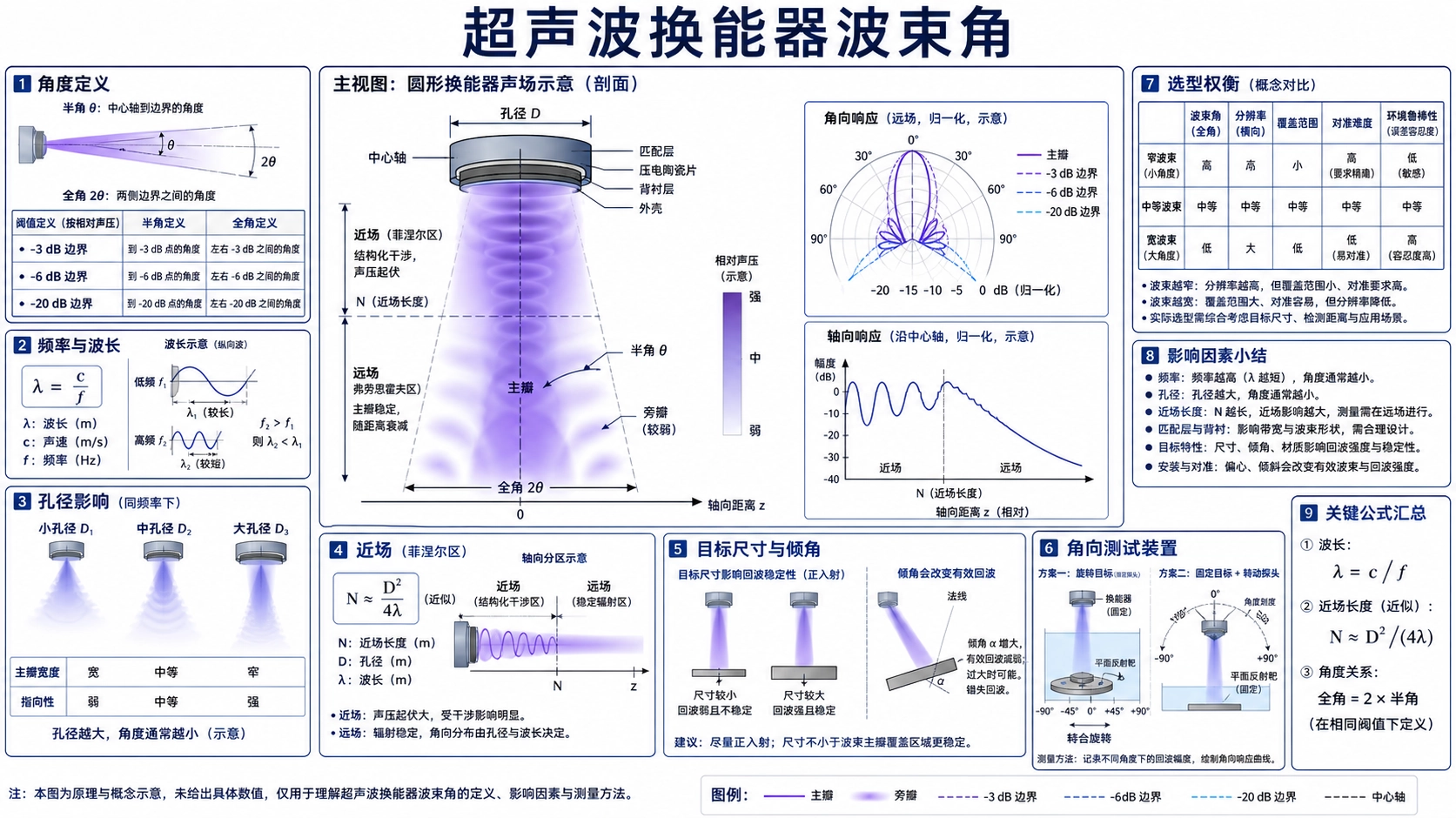

超声波换能器波束角详解：频率、孔径、近场与旁瓣

波束角先要有定义，才能比较数值

“波束角”经常被当成固定参数，但换能器并不会发射一束边界坚硬的圆锥。声压随方向和距离连续变化。样本中的角度可能取 -3 dB、-6 dB、其他阈值或第一零点，也可能描述发射声压、接收灵敏度或脉冲回波综合响应。同一只器件采用不同定义会得到不同数值。

比较两只换能器前，应确认电平判据、全角或半角、测量平面、距离、介质、频率、安装、目标或接收器、驱动和信号处理。缺少这些条件时，“15度”和“20度”未必代表真实性能差异。

波束本质上是空间响应

有效孔径包含许多振动点，各点声波在空间相长和相消。轴线上可能相互增强，离轴后相位差会降低总和，并形成零点和旁瓣。声场取决于波长与有效孔径之比，以及孔径上幅值和相位分布。

均匀振动圆形活塞适合解释趋势，但商品换能器还包含压电元件、匹配层、背衬、外壳、保护面、胶层、曲率、阻尼和安装边界，这些都会改变有效孔径并产生非轴对称行为。应把活塞模型当作估算，最终测量完整组件。

不要混用波束角定义

定义	含义	常见用途	比较风险
-3 dB 点	在所采用的幅值或功率约定下，响应降至指定半功率相关水平	带宽式报告和部分传感器样本	测量量可能是声压、电压、强度或综合响应
-6 dB 点	采用20 log幅值比时，幅值降至一半	许多超声波束图与无损检测约定	不能与-3 dB或检测阈值互换
第一零点角	主瓣旁第一个理论或实测极小值的方向	孔径理论和波束扩散估算	通常比半功率波束宽，并受实际孔径影响
检测角	规定目标在规定阈值下能够被检测的角向区域	物体检测应用	包含目标、距离、增益、阈值和算法

还必须说明报告的是两侧对称点之间的全角，还是轴线到一侧的半角。20度的 -6 dB 全角与20度半角相差一倍。

频率、波长和孔径决定基本趋势

波长等于介质声速除以频率。在相同介质和孔径下，提高频率会缩短波长，主瓣通常变窄；相同频率下增大有效孔径也通常使主瓣变窄。相反，相对波长较小的孔径会产生较宽波束。

这并不是完整选型规则。高频在介质或保护结构中的衰减可能更大，大孔径会增加尺寸并延长近场。实际工作频率还会随声负载和安装变化；温度与气体组成改变声速，也就改变波长。

解析公式往往包含“系数×波长/孔径”，但系数随波束判据和孔径模型变化。用第一零点系数预测 -6 dB 角属于定义错误，不只是近似误差。矩形孔径在两个主平面上的波束宽度也不同。

近场：为什么靠近工作面的声场不是整齐圆锥

靠近换能器时，孔径不同部分的声波因路径快速变化而相互干涉。Fresnel 近场中可能存在局部峰谷，声压不会简单随距离平滑下降。对于简化圆活塞，常用近场估算随孔径直径平方增加、随波长减小；真实边界和图形仍取决于实际孔径和定义。

进入远场后，角向图形更稳定，主瓣逐渐扩散。目标位于近场或过渡区时，小幅移动就可能引起明显幅度变化。因此，短距离测得的波束角不能直接外推到远距离。距离传感器还存在由振铃和接收恢复造成的实用盲区，它可能与近场重叠，但概念不同。

旁瓣会产生离轴检测

相消形成零点，离轴更远处又可能相长形成旁瓣。旁瓣会检测主瓣之外的罐壁、支架、管道、路沿或机架。提高阈值能够抑制部分弱旁瓣回波，却也可能丢失目标弱回波。机械挡板和声学喇叭可以整形，但会引入新谐振或环境敏感性。

很窄的标题波束角不保证旁瓣低。应索取覆盖足够角度的响应曲线和对应频率。物体检测还要测试最终外壳与周边结构，因为面罩、凹槽和开孔会反射与衍射。

目标会改变实际检测范围

垂直轴线的大平板比小型、柔软、倾斜、弯曲、多孔或不规则物体返回更多能量。目标可能位于主瓣内却检测不到，也可能在标称角度外通过镜面反射或旁瓣形成回波。距离、大气衰减、湍流、温度梯度、表面运动、增益、时变增益和阈值都会影响观察结果。

液位测量中的平静液面不同于泡沫、倾斜料堆或附近有内部结构的表面；停车检测中的墙面也不同于细杆和路沿。对射系统关心的是发射与接收耦合，而不是目标回波。测试目标应代表应用决策。

怎样测量角向响应

1. 定义发射、接收、透射还是脉冲回波，以及记录的响应量。
2. 规定介质和温度，并记录声速或计算所用数据。
3. 把最终或代表性外壳固定在旋转夹具上，使声学中心对应旋转轴。
4. 在受控距离使用校准接收器或规定目标，选择能够分离目标信号和夹具/房间反射的距离与时间门。
5. 固定频率、波形、端子电压、周期、接收增益、带宽、滤波、时间门和阈值。
6. 按规定角度步长扫描所需主平面，过程中重复轴线上测点检查漂移。
7. 保存原始或绝对响应后再归一化，报告判据、全角/半角、零点、旁瓣、距离和不确定度。

超声波换能器测试指南给出夹具、波形、重复性和验收框架。NDE-Ed 关于超声辐射声场和波束扩散的资料展示了孔径、近场与扩散关系，公式只能在其假设和定义内使用。

按场景选波束，而不是认为越窄越好

应用需求	波束含义	还要核对
在邻近结构中分离小目标	窄主瓣和受控旁瓣可能有利	反射率、对准容差、振动和孔径尺寸
覆盖较宽检测区域	宽响应可降低指向敏感性	多回波、阈值逻辑和假目标抑制
远距离测距	指向性能够集中能量	衰减、驱动限制、噪声、目标和环境梯度
小开口储罐或导波管	波束必须避开管颈和内部附件	近场、振铃、凝露、管嘴与壁回波
配对对射检测	发射和接收图形在装配容差内重叠	夹具、线缆延迟、温度和机械位移

测距选型还应结合超声波测距传感器量程与频率指南和 14 kHz 至 400 kHz 测距换能器指南。对于受温度影响的空气测距，可参考超声波测距温度补偿指南；水下应用可参考水下测深换能器频率选型指南。频率、量程、波束、盲区、外壳、输出和目标必须作为一个系统选择。

向供应商索取哪些资料

• 所需平面的角向曲线，而不只是一个角度。
• 电平定义、全角/半角、频率、介质、温度、距离和安装。
• 发射、接收或综合方法，以及目标或参考接收器。
• 主瓣宽、第一零点、相关旁瓣、样品变差和公差。
• 最终外壳、保护面、喇叭、凹槽、电缆和安装力的影响。
• 波束属于关键验收参数时的原始数据或测试报告。

常见问题

频率越高，波束一定越窄吗？

在有效孔径和介质相同的前提下通常如此，但外壳、模态、负载、衰减和实际工作频率都会改变结果，必须验证完整设计。

近场就是盲区吗？

不是。近场描述孔径附近的空间干涉；盲区由振铃、切换、接收恢复、阈值、目标和几何共同造成。两者可能重叠但不相同。

能根据频率和直径计算波束角吗？

模型可以在假定孔径下估算某一判据，但不能覆盖所有外壳、模态、匹配层和旁瓣。应说明模型与定义并通过测量验证。

为什么标称角度外仍能检测目标？

规格可能采用不同电平，真实目标还可能通过旁瓣、衍射或邻近反射返回。增益和阈值也会扩张或收缩实际检测区。

为工程复核定义波束要求

如需 Deep Minds Ultrasonic 评估，请通过联系页面提供介质、频率、目标尺寸与材料、最小和最大距离、允许视场、邻近结构、安装孔径、外壳、温度、驱动与接收设置、波束判据、测试方法和数量。明确的目标场景和验收定义，比只要求“最窄换能器”更可执行。
