Angle de faisceau d’un transducteur ultrasonore : fréquence, ouverture, champ proche et lobes secondaires

Publié le 2026-08-17 Mis à jour le 2026-08-21

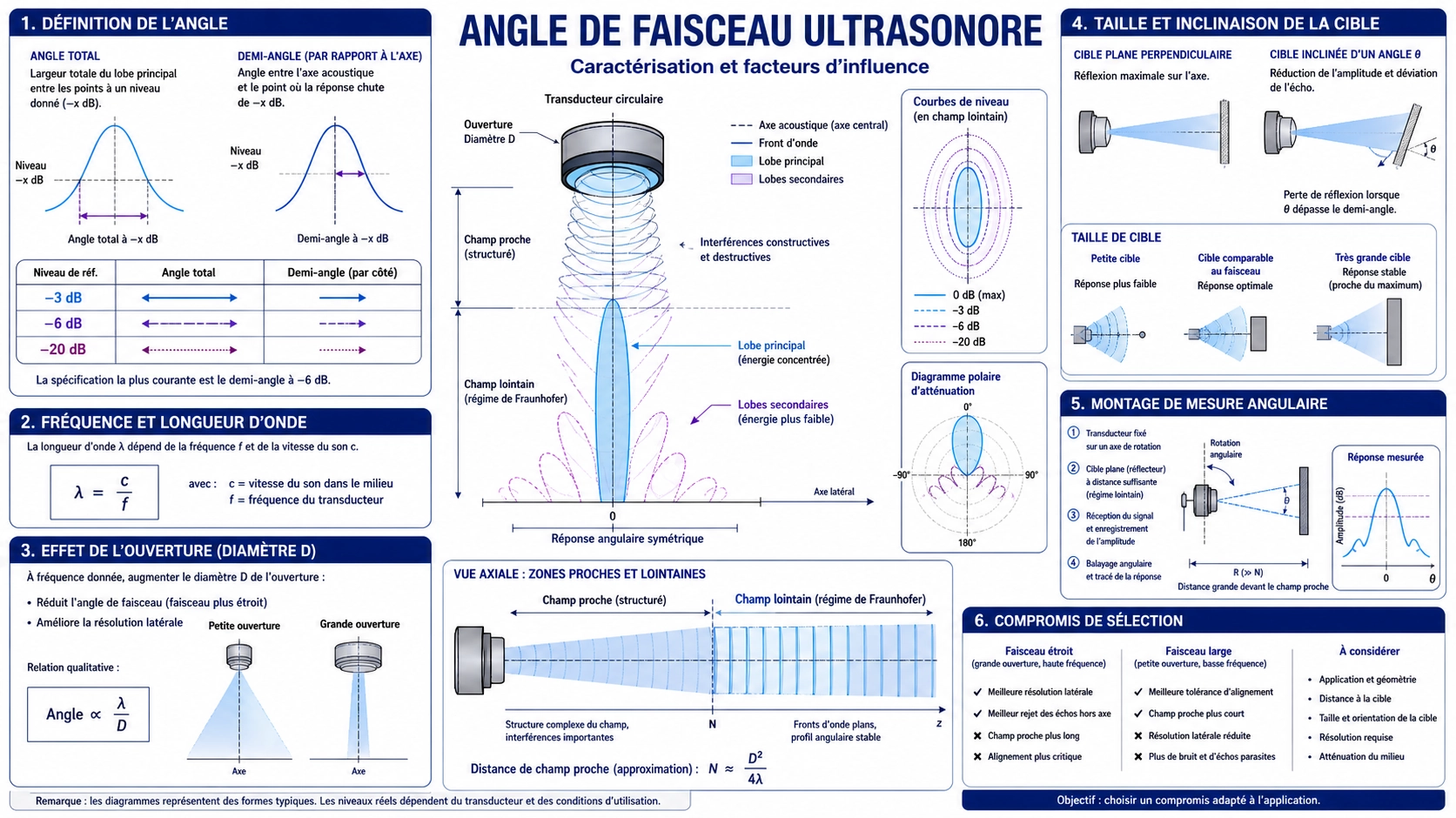

Diagramme de faisceau ultrasonore indiquant ouverture, champ proche, lobe principal, lobes secondaires et réponse angulaire

Un angle exige d’abord une définition

Un transducteur ne projette pas un cône à bord net. La pression varie continûment avec direction et distance. L’angle catalogue peut relier les points -3 dB, -6 dB, un autre seuil ou les premiers zéros; il peut décrire émission, réception ou réponse impulsion-écho. Le même appareil donne donc plusieurs angles selon la convention.

Avant comparaison, demander critère de niveau, angle total ou demi-angle, plan, distance, milieu, fréquence, montage, cible ou récepteur, excitation et traitement. Sans cela, 15° et 20° ne représentent pas forcément une différence réelle.

Le faisceau est une réponse spatiale

Les points vibrants de l’ouverture se combinent constructivement et destructivement. Sur l’axe, ils peuvent se renforcer; hors axe, les phases réduisent la somme et créent zéros et lobes secondaires. Le champ dépend de la longueur d’onde par rapport à l’ouverture effective et de la distribution d’amplitude et de phase.

Un piston circulaire uniforme explique les tendances, mais un produit comprend céramique, couches, amortisseur, boîtier, face, colle, courbure et montage. Ces éléments modifient l’ouverture et la symétrie. Le modèle estime; l’assemblage fini doit être mesuré.

Ne pas mélanger les conventions

Convention Signification Usage Risque
Points -3 dB Réponse abaissée au niveau lié à la demi-puissance selon la grandeur adoptée Rapports de bande et certaines fiches La grandeur peut être pression, tension, intensité ou réponse combinée
Points -6 dB Amplitude divisée par deux avec 20 log du rapport Nombreux diagrammes ultrasonores et CND Non interchangeable avec -3 dB ou un seuil
Premier zéro Direction du premier minimum à côté du lobe principal Théorie d’ouverture et estimation de divergence Plus large qu’un faisceau demi-puissance et sensible à l’ouverture réelle
Angle de détection Zone où une cible définie franchit un seuil Détection d’objets Inclut cible, portée, gain, seuil et traitement

Préciser angle total entre deux points symétriques ou demi-angle depuis l’axe. Un angle total -6 dB de 20° n’est pas un demi-angle de 20°.

Fréquence, longueur d’onde et ouverture

La longueur d’onde vaut célérité divisée par fréquence. À milieu et ouverture identiques, une fréquence plus haute raccourcit la longueur d’onde et resserre généralement le lobe principal. Une ouverture effective plus grande le resserre aussi; une petite ouverture relativement à la longueur d’onde l’élargit.

Ce n’est pas une règle de choix complète. Une fréquence haute peut être davantage atténuée, tandis qu’une grande ouverture augmente l’encombrement et le champ proche. La fréquence réelle varie avec charge et montage; température et composition gazeuse changent la célérité.

Les formules contiennent souvent un coefficient fois longueur d’onde sur ouverture. Le coefficient dépend du critère et du modèle. Employer celui du premier zéro pour un angle -6 dB est une erreur de définition. Une ouverture rectangulaire a deux largeurs principales.

Champ proche : le cône simple ne suffit pas

Près de la face, les trajets issus des différentes zones varient rapidement. Le champ de Fresnel présente des maxima et minima locaux. Pour un piston circulaire simplifié, la longueur proche varie comme le carré du diamètre divisé par la longueur d’onde, mais la frontière réelle dépend du dispositif.

En champ lointain, le diagramme angulaire se stabilise et diverge. Une cible dans la transition peut changer fortement après un petit déplacement. Un angle mesuré à courte distance ne se projette donc pas automatiquement. La zone aveugle due aux oscillations et à la récupération est une autre notion, même si les régions peuvent se chevaucher.

Lobes secondaires et détections hors axe

Après un zéro, une nouvelle interférence constructive peut créer un lobe secondaire. Celui-ci peut voir paroi, support, conduite, bordure ou châssis hors du lobe principal. Relever le seuil peut supprimer des échos faibles, mais aussi la cible. Déflecteurs et cornets modifient le champ tout en ajoutant résonances et sensibilité environnementale.

Un angle principal étroit ne garantit pas des lobes faibles. Demander une courbe angulaire étendue. Tester boîtier, encastrement et structures proches, qui réfléchissent et diffractent.

La cible modifie la zone pratique

Une grande plaque normale renvoie davantage qu’un objet petit, mou, incliné, courbe, poreux ou irrégulier. Une cible dans le lobe peut rester invisible; une cible hors angle peut revenir par réflexion spéculaire ou lobe secondaire. Portée, atténuation, turbulence, gradient thermique, mouvement, gain et seuil interviennent.

Une surface liquide calme diffère d’une mousse ou d’un tas incliné. Un mur diffère d’un poteau ou d’une bordure. En barrage, le couplage émetteur-récepteur remplace l’écho. La cible d’essai doit représenter la décision.

Mesurer la réponse angulaire

  1. Définir émission, réception, transmission ou écho et la grandeur relevée.
  2. Fixer milieu et température, documenter la célérité.
  3. Monter le boîtier représentatif sur un axe de rotation référencé au centre acoustique.
  4. Utiliser récepteur étalonné ou cible définie à une distance et dans une fenêtre séparant les réflexions.
  5. Fixer fréquence, onde, tension, cycles, gain, bande, filtre, fenêtre et seuil.
  6. Balayer les plans requis avec un pas déclaré et répéter le point axial pour contrôler la dérive.
  7. Conserver les données brutes avant normalisation; rapporter critère, angle total ou demi-angle, zéros, lobes, distance et incertitude.

Le guide de test des transducteurs complète montage et répétabilité. Les ressources NDE-Ed sur les champs rayonnés et la divergence illustrent les relations, à utiliser sous leurs hypothèses.

Choisir selon la scène, pas selon « le plus étroit »

Besoin Conséquence À vérifier
Isoler une petite cible Lobe étroit et lobes secondaires contrôlés utiles Réflectivité, alignement, vibration et taille
Couvrir une zone large Réponse large moins sensible au pointage Échos multiples et logique de rejet
Longue portée Directivité concentrant l’énergie Atténuation, excitation, bruit, cible et gradients
Petit orifice de cuve Éviter col et accessoires Champ proche, oscillations, condensation et échos de paroi
Barrage appairé Recouvrement émission-réception dans les tolérances Montage, retard des câbles, température et déplacement

Pour la distance, associer ces données au guide de portée et fréquence des capteurs et au guide des transducteurs 14 kHz à 400 kHz. Pour une mesure dans l’air sensible à la température, consulter aussi le guide de compensation thermique de la distance ultrasonore ; pour l’eau, consulter le guide de choix de fréquence du transducteur de profondeur. Fréquence, portée, faisceau, zone aveugle, boîtier, sortie et cible forment un système.

Données à demander au fournisseur

  • Courbes dans les plans requis, pas seulement un angle.
  • Niveau, angle total/demi-angle, fréquence, milieu, température, distance et montage.
  • Méthode émission, réception ou combinée et cible/récepteur.
  • Largeur, premiers zéros, lobes utiles, dispersion et tolérance.
  • Effets du boîtier, face, cornet, retrait, câble et serrage.
  • Données brutes si le faisceau est un critère de réception.

FAQ

Une fréquence plus haute resserre-t-elle toujours le faisceau ?

Généralement à ouverture et milieu identiques, mais boîtier, modes, charge, atténuation et fréquence réelle imposent une mesure du produit fini.

Champ proche et zone aveugle sont-ils identiques ?

Non. Le premier décrit l’interférence spatiale; la seconde vient des oscillations, commutation, récupération, seuil, cible et géométrie.

Peut-on calculer l’angle avec fréquence et diamètre ?

Un modèle estime un critère pour une ouverture supposée, sans reproduire tous boîtiers, modes et lobes. Définir puis mesurer.

Pourquoi une cible hors angle est-elle détectée ?

La spécification peut utiliser un autre niveau; lobes secondaires, diffraction, réflexions, gain et seuil élargissent aussi la zone pratique.

Définir le besoin pour une revue

Pour une étude par Deep Minds Ultrasonic, indiquez milieu, fréquence, cible, distances, champ permis, structures voisines, ouverture de montage, boîtier, température, excitation, réception, critère, méthode et quantité. Une scène et un critère d’acceptation sont plus utiles que la demande du transducteur « le plus étroit ».
