La fréquence est un compromis système
Un transducteur de profondeur émet vers le fond et reçoit l’écho. La fréquence influence longueur d’onde, atténuation, faisceau, taille, impulsion et réponse du fond, sans fixer seule une profondeur maximale. Énergie, durée, bruit, bande, ouverture, montage, mouvement, eau, pente, réflectivité, bulles et traitement interviennent.

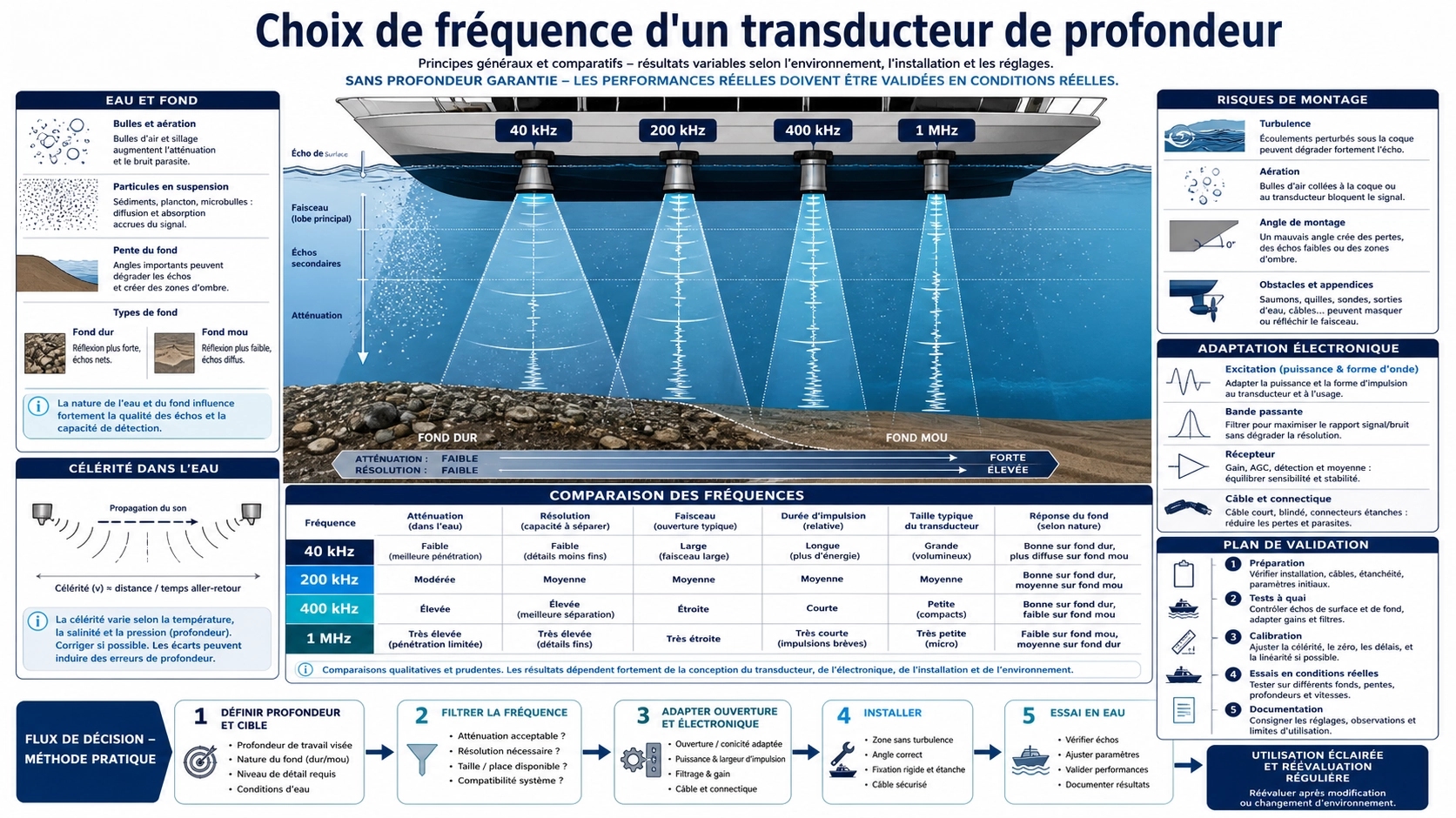

Le choix entre 40, 200, 400, 500 kHz et 1 MHz part donc de la mission complète. Une basse fréquence peut favoriser un trajet plus long ou pénétrant; une haute fréquence fournit une onde plus courte et davantage de détail. Il faut néanmoins un bilan de liaison et une validation terrain.
Transformer la mission en exigences
- Profondeurs minimale et maximale, tirant d’eau et décalage.
- Résolution verticale, cadence et confiance en mouvement.
- Eau douce, saumâtre ou mer; température, salinité et pression.
- Roche, sable, vase, végétation, sédiment mou ou couches.
- Vitesse, pilonnement, tangage, roulis, bulles, sillage et turbulence.
- Ouverture, faisceau, interface, câble, connecteur et étanchéité.
- Tension et onde, bruit et bande du récepteur, gain et traitement.
- Une interface ou comparaison de deux fréquences.
Effet général de la fréquence
| Région | Tendance | Usage possible | Limite |
|---|---|---|---|
| Environ 40 kHz | Onde longue, absorption souvent plus faible, structure plus grande | Trajets longs ou réponse de fond mou | Faisceau large, oscillations, impulsion longue, bruit ou énergie |
| Environ 200 kHz | Compromis courant taille, faisceau, détail et profondeur | Navigation, petite plateforme, cuve, rivière | Bulles, montage, fond faible ou mauvaise adaptation |
| Environ 400–500 kHz | Onde courte, faisceau potentiellement étroit et impulsion brève | Détail en faible profondeur et trajet proche | Absorption et diffusion réduisent la marge |
| Environ 1 MHz | Onde très courte et résolution proche potentielle | Profil court, niveau ou interface contrôlée | Atténuation, bulles, contamination et récupération |
Ce sont des tendances, pas des profondeurs catalogue. Une haute fréquence bien conçue peut dépasser un montage basse fréquence médiocre sur un site donné.
Longueur d’onde, impulsion et résolution
La longueur d’onde vaut célérité divisée par fréquence. Une onde courte interagit avec de petits détails et permet une directivité donnée avec une ouverture compacte. La séparation verticale dépend aussi de la durée d’impulsion et de la bande. Une estimation simple de l’étendue aller-retour vaut célérité multipliée par durée, divisée par deux. Une salve longue apporte de l’énergie mais fait se chevaucher des interfaces proches.
Le traitement estime mieux l’arrivée, mais ne restitue pas sans hypothèse ce que bande étroite, oscillations, saturation ou échos confondus ont supprimé. Définir la résolution avec cible, séparation, rapport signal/bruit, onde et algorithme.
Faisceau et empreinte au fond
À ouverture égale, une onde courte resserre généralement le lobe. Une empreinte réduite sépare des détails et moyenne moins une pente, mais devient sensible au tangage, roulis et désalignement. Un faisceau large couvre davantage et peut recevoir le premier écho fort d’un côté de la pente.
Comparer la réponse angulaire et les lobes au montage réel. Le guide de l’angle de faisceau distingue -3 dB, -6 dB, premiers zéros et angle de détection. Deux fréquences d’un même boîtier peuvent avoir des faisceaux différents.
Le fond répond selon la fréquence
Un fond dur et lisse renvoie une forte réflexion spéculaire; un fond rugueux diffuse. Une couche molle peut renvoyer sa surface tandis qu’une fréquence basse interagit différemment avec des couches plus profondes. Végétation et matières suspendues créent des échos répartis. La « profondeur » peut donc varier avec fréquence, seuil, impulsion et algorithme.
Le double fréquence apporte des réponses complémentaires. Le BBDM-40K200KR200M-UW 40/200 kHz réunit deux fréquences. Le système doit définir synchronisation, isolation, étalonnage et interprétation; deux traces ne sont pas deux vérités automatiques.
Célérité dans l’eau
La profondeur vaut temps aller-retour fois célérité effective divisée par deux. Celle-ci dépend de température, salinité et pression. Une valeur fixe ne convient que dans une incertitude bornée. Les gradients verticaux réfractent le trajet, surtout sur longue portée.
Définir sonde locale, données CTD, profil de célérité ou constante de projet, ainsi que tirant d’eau et référence. La correction ne compense ni mauvais écho, ni pilonnement, ni angle, ni décalage non mesuré.
Le montage peut dominer
La face doit voir une eau claire. Éviter eau aérée, hélice, décrochement, entrée, rejet, turbulence et ventilation. Carénage, perche, traversée ou raccord de cuve modifient mécanique, écoulement et fenêtre. Ne pas supposer une transmission à travers une structure arbitraire.
Contrôler orientation, immersion, étanchéité, câble, décharge, compatibilité galvanique, pression, chocs, salissure et accès. Bulles, cavitation, organismes, peinture et dépôt réduisent le couplage. Ne pas peindre la face sans approbation.
Adapter l’électronique
Mesurer module et phase d’impédance sous charge représentative. Définir capacité, résonance, bande, excitation, cycles, répétition, rapport cyclique et température. Câble et connecteur ajoutent capacité, perte, retard et bruit; leur longueur doit entrer dans le design.
Vérifier la tension aux bornes et les oscillations. Protéger le récepteur, gérer récupération, gain et bande. Le guide de test des transducteurs décrit impédance, réponse et décroissance.
Processus de sélection
- Définir profondeur, résolution, cadence, fond, mouvement et environnement.
- Estimer perte aller-retour, retour, bruit, marge, bulles et diffusion.
- Choisir fréquences et ouvertures, puis estimer empreinte et résolution avec des définitions cohérentes.
- Choisir mécanique, montage, fenêtre, câble et tenue en pression.
- Adapter émission et réception à l’impédance chargée.
- Tester en trajet d’eau contrôlé puis sur fonds et distances représentatifs.
- Valider sur plateforme avec mouvement, bulles, vitesse, profils et référence.
- Figer détection, célérité, offsets, étalonnage, diagnostics et limites.
Produits candidats
Deep Minds Ultrasonic propose les formats BBDM-40K-UW 40 kHz, BBDM-200K-UW 200 kHz, BBDM-400K-UW 400 kHz, BBDM-500K-UW 500 kHz et BBDM-1M-UW 1 MHz. La fréquence présélectionne; la fiche et l’étude confirment construction et environnement.
FAQ
40 kHz est-il toujours profond et 1 MHz peu profond ?
C’est une tendance, sans frontière fixe. Puissance, ouverture, impulsion, fond, bulles, bruit, montage et marge déterminent la portée.
Une fréquence haute améliore-t-elle toujours l’exactitude ?
Non. Célérité, temps, choix d’écho, offset, mouvement, signal/bruit et étalonnage restent déterminants.
Pourquoi deux fréquences ?
Pour des informations complémentaires de pénétration, faisceau ou fond, avec électronique et algorithme définissant leur interprétation.
Une petite cuve suffit-elle pour valider ?
Elle vérifie fonction, charge, temps et oscillations, mais ses parois créent des réflexions et ne valident pas la haute mer.
Références et RFQ
NOAA Ocean Exploration présente les bases des systèmes sonar et le rôle plus général de l’acoustique sous-marine. Les calculs exigent néanmoins fréquence, bande, environnement et plateforme réels.
