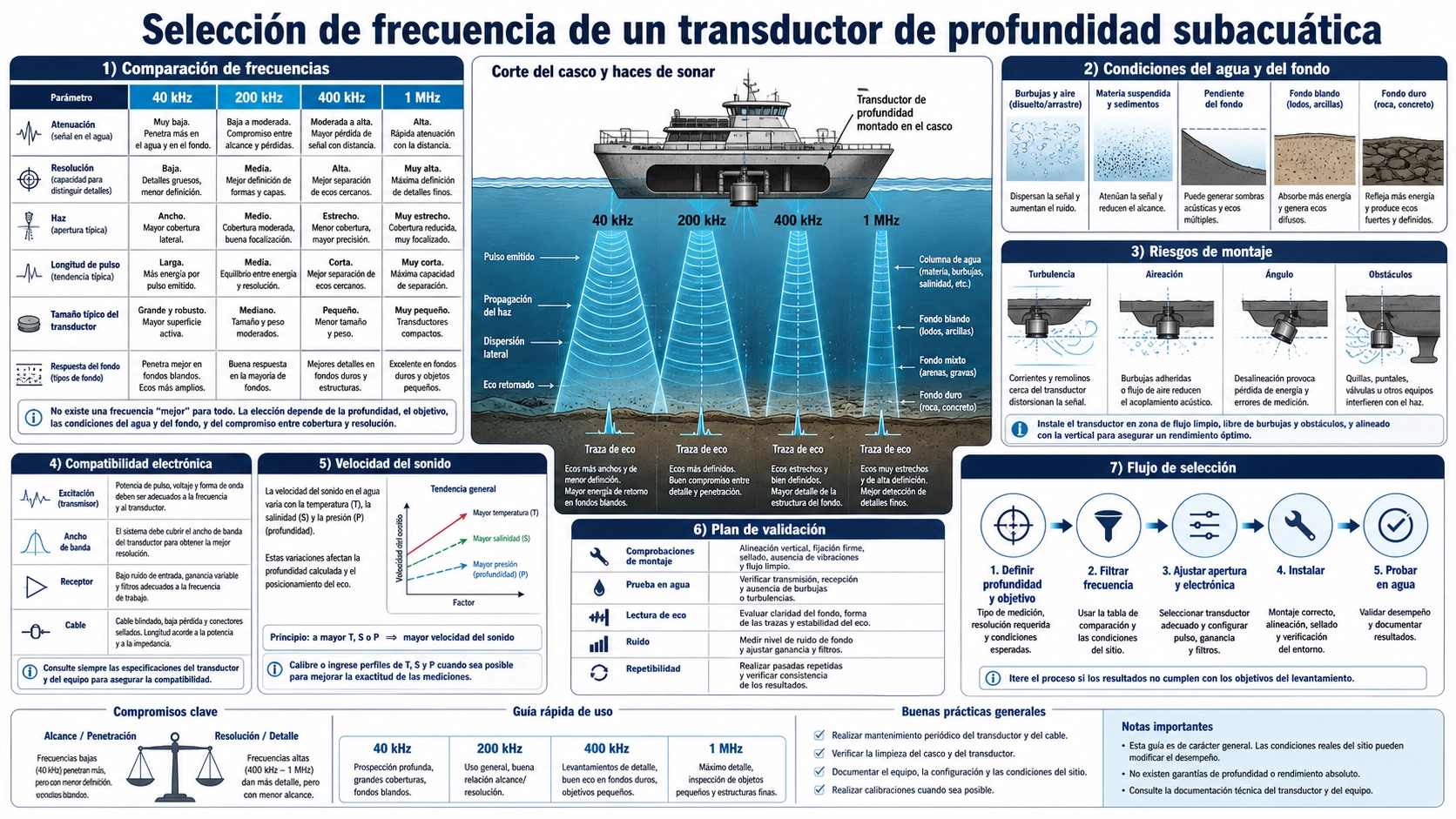

La frecuencia es un compromiso del sistema, no una etiqueta de profundidad
Un transductor de profundidad subacuático envía energía acústica hacia el fondo y recibe los ecos reflejados. La frecuencia influye en la longitud de onda, la atenuación, el patrón del haz, el tamaño del transductor, el diseño del pulso y la forma en que aparecen los distintos materiales del fondo, pero por sí sola no garantiza una profundidad máxima. El resultado también depende de la energía de transmisión, la duración del pulso, el ruido del receptor, el ancho de banda, la apertura, la instalación, el movimiento de la embarcación, las propiedades del agua, la pendiente y reflectividad del fondo, las burbujas y el procesamiento de señal.
Por tanto, un producto de 40 kHz, 200 kHz, 400 kHz, 500 kHz o 1 MHz debe seleccionarse a partir de todos los requisitos del sondeo. Una frecuencia baja puede favorecer un trayecto más largo o una mayor interacción con sedimentos blandos en condiciones adecuadas, mientras que una frecuencia alta puede ofrecer una longitud de onda menor y un detalle temporal o espacial más fino. Ninguna de estas tendencias sustituye el cálculo del balance acústico ni la validación en campo.
Convertir la tarea de sondeo en requisitos acústicos
- Profundidad mínima y máxima del agua, incluidos el calado y el desplazamiento del transductor.
- Resolución vertical, frecuencia de actualización y nivel de confianza requeridos durante el movimiento.
- Agua dulce, salobre o marina, con los intervalos previstos de temperatura, salinidad y presión.
- Tipo de fondo: roca dura, arena, limo, vegetación, sedimento blando o materiales estratificados.
- Velocidad, oscilación vertical, cabeceo, balanceo, burbujas, estela, turbulencia y ubicación de montaje.
- Apertura disponible, haz requerido, interfaz con casco o pértiga, recorrido del cable, conector y sellado.
- Tensión y forma de onda del transmisor, ancho de banda y ruido del receptor, ganancia variable en el tiempo y procesamiento.
- Necesidad de medir una sola interfaz del fondo o de comparar las respuestas de dos frecuencias.
Cómo cambia el diseño con la frecuencia
| Región de frecuencia | Tendencia general | Uso posible | Condición que puede anular la ventaja |
|---|---|---|---|
| Alrededor de 40 kHz | Longitud de onda mayor, normalmente menos absorción que a frecuencias mucho más altas y estructuras resonantes mayores para un diseño comparable | Trayectos largos o respuesta de fondos blandos cuando interesa cierta penetración | Haz ancho con una apertura pequeña, oscilación residual prolongada, pulso poco definido, ruido o potencia insuficiente |
| Alrededor de 200 kHz | Compromiso habitual entre tamaño compacto, control del haz, nivel de detalle y sondeo práctico | Navegación general, embarcaciones pequeñas, depósitos, ríos y trayectos de agua moderados | Burbujas, montaje deficiente, fondo débil o electrónica no adaptada al transductor |
| Alrededor de 400–500 kHz | Longitud de onda menor y posibilidad de obtener un haz más estrecho con la misma apertura y pulsos más cortos | Detalle en aguas someras, geometría compacta u objetivos próximos | Una mayor absorción y dispersión puede reducir el trayecto útil y el margen |
| Alrededor de 1 MHz | Longitud de onda muy corta y posibilidad de buena resolución a corta distancia | Perfilado de trayectos cortos, medición de nivel o interfaces y aplicaciones someras controladas | Atenuación, burbujas, contaminación de la superficie y recuperación limitada entre transmisión y recepción |
La tabla describe tendencias, no profundidades nominales de producto. Un sistema de alta frecuencia y baja potencia bien diseñado puede superar a un sistema de baja frecuencia mal instalado en un lugar concreto. Del mismo modo, una resolución elevada en un depósito no demuestra el rendimiento en aguas abiertas profundas.
Longitud de onda, duración del pulso y resolución en distancia
La longitud de onda es la velocidad del sonido dividida por la frecuencia. Una longitud de onda menor puede interactuar con características más pequeñas y permite que una apertura compacta alcance una directividad determinada. Sin embargo, la separación vertical de dos ecos también depende de la duración del pulso transmitido y del ancho de banda del receptor. Una estimación temporal sencilla relaciona la extensión bidireccional en distancia con la velocidad del sonido multiplicada por la duración del pulso y dividida por dos. Los trenes largos transportan más energía, pero ocupan más distancia y aumentan el solapamiento entre interfaces cercanas.
El procesamiento puede mejorar la detección y estimar el instante de llegada, pero no puede recuperar sin supuestos la información eliminada por un ancho de banda estrecho, una oscilación residual excesiva, la saturación o ecos no resueltos. La resolución debe definirse con un objetivo, una separación, una relación señal-ruido, una forma de onda y un algoritmo especificados. La longitud de onda de funcionamiento no equivale directamente a una resolución de profundidad garantizada.
Anchura del haz y huella inspeccionada
Para una apertura efectiva determinada, una longitud de onda menor suele estrechar el lóbulo principal. Un haz estrecho reduce la huella sobre el fondo y puede separar elementos cercanos o disminuir el promedio sobre una pendiente. También es más sensible al cabeceo, al balanceo, a la desalineación y a que el objetivo salga del haz. Un haz ancho cubre más superficie, pero puede devolver el primer eco intenso desde un lateral de un fondo inclinado en lugar del punto situado directamente debajo.
Compare la respuesta angular a la frecuencia y con el montaje reales, incluidos los lóbulos laterales. La guía sobre el ángulo del haz de los transductores ultrasónicos explica por qué no deben confundirse los ángulos de -3 dB, -6 dB, primer nulo y detección. En una carcasa de doble frecuencia, cada frecuencia puede presentar una apertura efectiva y un haz diferentes.
Tipo de fondo y ecos dependientes de la frecuencia
Un fondo duro y liso puede producir una reflexión especular intensa, especialmente cerca de la incidencia normal. Un fondo rugoso dispersa la energía; una capa de sedimento blando puede devolver un eco desde su límite superior, mientras que la energía de baja frecuencia puede interactuar de otra forma con capas más profundas o densas. La vegetación y el material en suspensión añaden ecos distribuidos. Por ello, la “profundidad” aparente puede depender de la frecuencia, el umbral, el pulso y el algoritmo de detección del fondo.
El sondeo de doble frecuencia resulta útil cuando la aplicación necesita respuestas complementarias y no solo una cifra de respaldo. El transductor de profundidad de doble frecuencia BBDM-40K200KR200M-UW de 40/200 kHz integra dos frecuencias acústicas en un mismo formato de producto. El diseñador debe definir la temporización, el aislamiento, la calibración y la interpretación de ambos canales; dos trazas no constituyen automáticamente dos profundidades verdaderas independientes.
Propiedades del agua y corrección de la velocidad del sonido
La profundidad es igual a la mitad del tiempo de ida y vuelta multiplicado por una velocidad del sonido adecuada para el trayecto. En el agua, esta velocidad depende de la temperatura, la salinidad y la presión. Un valor fijo solo puede ser suficiente dentro de un entorno y una incertidumbre limitados. Los gradientes verticales de velocidad pueden refractar el trayecto acústico, sobre todo a larga distancia o en aguas estratificadas.
Especifique si se empleará un sensor de temperatura local, datos de conductividad-temperatura-profundidad, un perfilador de velocidad del sonido o una constante definida por el proyecto. Registre el calado del transductor y el datum de referencia. La compensación no corrige un eco de fondo equivocado, el movimiento vertical de la embarcación, un ángulo de montaje incorrecto ni un desplazamiento no medido entre la cara activa y la línea de flotación o referencia del depósito.
El montaje puede dominar la elección de frecuencia
La cara activa necesita agua sin obstrucciones y una vista estable del fondo. Evite flujo aireado, estela de hélice, escalones del casco, tomas, descargas, turbulencia y posiciones que salgan del agua o aspiren aire durante el movimiento. Un carenado, una pértiga, un pasacascos o un accesorio de depósito modifica las condiciones mecánicas, el flujo y la ventana acústica. Confirme que cualquier material del casco o ventana esté incluido expresamente en el diseño acústico; no debe suponerse que un transductor concebido para inmersión directa pueda transmitir a través de una estructura arbitraria.
Controle la orientación de la cara, el calado, el sellado, el radio de curvatura y alivio de tracción del cable, la compatibilidad galvánica, la presión, el riesgo de impactos, la incrustación y el acceso de servicio. La cavitación, las burbujas, el crecimiento marino, la pintura y los depósitos reducen el acoplamiento. No recubra la cara acústica salvo que el material y su espesor estén aprobados.
Adaptar la electrónica al transductor
Obtenga la magnitud y la fase de la impedancia en toda la banda de funcionamiento bajo una carga acústica representativa. Defina capacitancia, resonancia, ancho de banda, excitación máxima permitida, duración del tren, frecuencia de repetición, ciclo de trabajo y temperatura. El cable y el conector añaden capacitancia, pérdida, retardo y captación de ruido. Con cables largos puede ser necesario diseñar el receptor o la red de adaptación para la longitud instalada.
En transmisión, verifique la tensión en los terminales del transductor y controle la oscilación residual. En recepción, proteja la etapa de entrada, gestione la recuperación, la ganancia y el ancho de banda, y evite que el evento de transmisión sature la ventana de medida. La guía de ensayo de transductores ultrasónicos ofrece un método para caracterizar la impedancia, la respuesta acústica, la caída de las oscilaciones y el emparejamiento.
Proceso de selección de frecuencia
- Defina el intervalo de profundidad, la resolución, la frecuencia de actualización, los tipos de fondo, el movimiento y el entorno.
- Estime la pérdida de propagación de ida y vuelta, el retorno del fondo, el ruido, el margen necesario y el efecto de burbujas y dispersión.
- Seleccione regiones de frecuencia y aperturas candidatas; calcule la huella del haz y la resolución limitada por el pulso con definiciones coherentes.
- Elija el formato mecánico, el montaje, la ventana acústica, el cable y la construcción adecuada para presión y ambiente.
- Adapte el transmisor y el receptor a la impedancia medida bajo carga y a la forma de onda requerida.
- Ensaye en banco sobre un trayecto de agua controlado y después con fondos y distancias representativos.
- Valide en la plataforma final con movimiento, burbujas, velocidad, perfiles de temperatura y salinidad y referencias independientes de profundidad.
- Fije los ajustes de detección, la gestión de la velocidad del sonido, los desplazamientos, la calibración, los diagnósticos y los límites de aceptación.
Productos candidatos que deben evaluarse
Deep Minds Ultrasonic ofrece transductores de profundidad subacuáticos como BBDM-40K-UW de 40 kHz, BBDM-200K-UW de 200 kHz, BBDM-400K-UW de 400 kHz, BBDM-500K-UW de 500 kHz y BBDM-1M-UW de 1 MHz. Estas frecuencias permiten preseleccionar candidatos; la ficha técnica y la revisión de ingeniería deben confirmar la construcción, los requisitos eléctricos, los límites ambientales y la compatibilidad con el sistema final.
Preguntas frecuentes
¿40 kHz es siempre para aguas profundas y 1 MHz para aguas someras?
Existe esa tendencia general entre atenuación y resolución, pero no hay un límite fijo. La potencia, la apertura, el pulso, el receptor, el fondo, las burbujas, el ruido, el montaje y el margen requerido determinan la profundidad útil.
¿Una frecuencia mayor mejora siempre la exactitud de la profundidad?
No. Puede facilitar longitudes de onda y pulsos más cortos, pero la exactitud también depende de la velocidad del sonido, la temporización, la selección del eco, el desplazamiento de montaje, el movimiento, la relación señal-ruido y la calibración.
¿Por qué utilizar un transductor de doble frecuencia?
Dos frecuencias pueden aportar información complementaria sobre penetración, haz o respuesta del fondo. La electrónica y el algoritmo deben controlar la interacción entre canales y definir cómo se interpretan los ecos diferentes.
¿Puede ensayarse un transductor subacuático en un depósito pequeño?
Un depósito permite comprobar el funcionamiento básico, la impedancia bajo carga, la temporización, las oscilaciones residuales y objetivos controlados, pero sus paredes y trayectos cortos generan reflexiones. Por sí solo no valida el rendimiento a larga distancia en aguas abiertas.
Referencia y datos para la solicitud de oferta
La introducción de NOAA Ocean Exploration a los sistemas de sonar explica los principios de transmisión, eco y temporización, además del papel general del sonido bajo el agua. Los cálculos del proyecto siguen necesitando la frecuencia, el ancho de banda, el entorno y la plataforma reales.
