Die Frequenz ist ein Systemkompromiss, keine Tiefenangabe
Ein Unterwasser-Tiefenmesswandler sendet Schallenergie zum Grund und empfängt die zurückkehrenden Echos. Die Frequenz beeinflusst Wellenlänge, Dämpfung, Schallfeld, Baugröße des Wandlers, Impulsauslegung und die Darstellung verschiedener Bodenmaterialien. Sie legt jedoch für sich allein keine garantierte Maximaltiefe fest. Das Ergebnis hängt außerdem von Sendeenergie, Impulsdauer, Empfängerrauschen, Bandbreite, Apertur, Einbau, Bewegung des Fahrzeugs, Wassereigenschaften, Neigung und Reflexionsvermögen des Grundes, Luftblasen sowie der Signalverarbeitung ab.
Ein Produkt mit 40 kHz, 200 kHz, 400 kHz, 500 kHz oder 1 MHz muss deshalb anhand der vollständigen Lotungsaufgabe ausgewählt werden. Eine niedrige Frequenz kann unter geeigneten Bedingungen längere Wege oder eine stärkere Wechselwirkung mit weichem Sediment ermöglichen. Eine hohe Frequenz kann eine kürzere Wellenlänge und feinere zeitliche oder räumliche Details unterstützen. Keine dieser Tendenzen ersetzt eine Schallbilanz und die Validierung im Einsatz.
Die Messaufgabe in akustische Anforderungen übersetzen
- Minimale und maximale Wassertiefe einschließlich Tiefgang und Versatz des Wandlers.
- Geforderte vertikale Auflösung, Aktualisierungsrate und Aussagesicherheit bei Bewegung.
- Süß-, Brack- oder Meerwasser sowie erwartete Bereiche für Temperatur, Salzgehalt und Druck.
- Beschaffenheit des Grundes: harter Fels, Sand, Schlamm, Bewuchs, weiches Sediment oder geschichtetes Material.
- Geschwindigkeit, Hubbewegung, Stampfen, Rollen, Luftblasen, Kielwasser, Turbulenz und Einbauort.
- Verfügbare Apertur, erforderliches Schallfeld, Rumpf- oder Stangenmontage, Kabelführung, Steckverbinder und Abdichtung.
- Sendespannung und Wellenform, Bandbreite und Rauschen des Empfängers, zeitabhängige Verstärkung und Verarbeitung.
- Anforderung an eine einzelne Bodengrenze oder an den Vergleich der Antworten zweier Frequenzen.

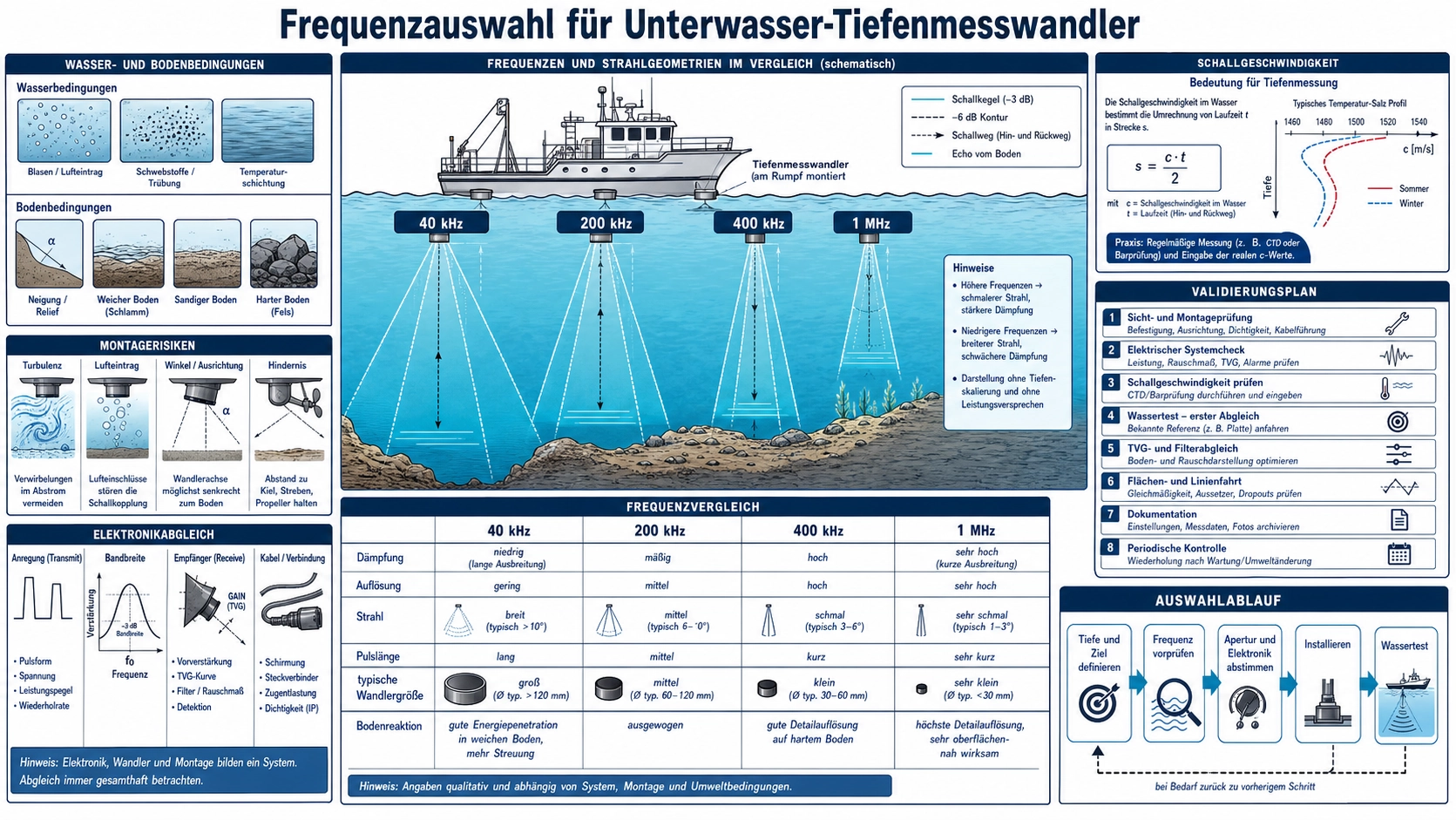

Wie die Frequenz die Auslegung verändert
| Frequenzbereich | Allgemeine Tendenz | Möglicher Einsatz | Bedingung, die den Vorteil aufheben kann |
|---|---|---|---|
| Etwa 40 kHz | Längere Wellenlänge, meist geringere Absorption als bei wesentlich höheren Frequenzen und größere Resonanzstrukturen bei vergleichbarer Auslegung | Längere Schallwege oder Reaktion weicher Böden, wenn eine gewisse Eindringwirkung benötigt wird | Breites Schallfeld bei kleiner Apertur, langes Nachschwingen, grober Impuls, Rauschen oder unzureichende Leistung |
| Etwa 200 kHz | Häufiger Kompromiss zwischen kompakter Bauform, Schallfeldkontrolle, Detailerkennung und praktischer Tiefenmessung | Allgemeine Navigation, kleine Wasserfahrzeuge, Behälter, Flüsse und mittlere Wasserwege | Luftblasen, mangelhafter Einbau, schwaches Bodenecho oder nicht an den Wandler angepasste Elektronik |
| Etwa 400–500 kHz | Kürzere Wellenlänge sowie potenziell engeres Schallfeld bei gleicher Apertur und kürzere Impulse | Detailmessung in flachem Wasser, kompakte Geometrie oder nahe Ziele | Höhere Absorption und Streuung können nutzbare Reichweite und Reserve verringern |
| Etwa 1 MHz | Sehr kurze Wellenlänge und Potenzial für feine Auflösung im Nahbereich | Kurzstreckenprofile, Füllstands- oder Grenzflächenmessung und kontrollierte Flachwasseranwendungen | Dämpfung, Luftblasen, Verschmutzung der Oberfläche und begrenzte Erholung zwischen Senden und Empfangen |
Die Tabelle beschreibt Tendenzen und keine Nenntiefen einzelner Produkte. Ein gut ausgelegtes Hochfrequenzsystem mit geringerer Leistung kann an einem bestimmten Ort ein schlecht montiertes Niederfrequenzsystem übertreffen. Umgekehrt belegt eine hohe Auflösung in einem Behälter keine Leistungsfähigkeit in tiefem, offenem Wasser.
Wellenlänge, Impulsdauer und Entfernungsauflösung
Die Wellenlänge ergibt sich aus der Schallgeschwindigkeit geteilt durch die Frequenz. Eine kürzere Wellenlänge kann mit kleineren Strukturen wechselwirken und ermöglicht es einer kompakten Apertur, eine bestimmte Richtwirkung zu erreichen. Die vertikale Trennung zweier Echos hängt jedoch auch von der Dauer des gesendeten Impulses und der Empfängerbandbreite ab. Eine einfache zeitliche Abschätzung setzt die zweiseitige Entfernungsausdehnung mit der Schallgeschwindigkeit, multipliziert mit der Impulsdauer und geteilt durch zwei, in Beziehung. Lange Bursts übertragen mehr Energie, belegen aber einen längeren Weg und verstärken die Überlagerung dicht benachbarter Grenzflächen.
Die Signalverarbeitung kann die Detektion verbessern und die Ankunftszeit schätzen. Ohne zusätzliche Annahmen kann sie jedoch keine Informationen wiederherstellen, die durch geringe Bandbreite, starkes Nachschwingen, Sättigung oder ungetrennte Echos verloren gingen. Definieren Sie die Auflösung mit einem festgelegten Ziel, Abstand, Signal-Rausch-Verhältnis, einer Wellenform und einem Algorithmus. Die Betriebswellenlänge darf nicht direkt mit einer garantierten Tiefenauflösung gleichgesetzt werden.
Schallfeldbreite und erfasste Bodenfläche
Bei gleicher wirksamer Apertur verengt eine kürzere Wellenlänge im Allgemeinen die Hauptkeule. Ein enges Schallfeld verkleinert die Bodenfläche und kann nahe Strukturen trennen oder die Mittelung über einer Neigung reduzieren. Es reagiert aber empfindlicher auf Stampfen, Rollen, Fehlausrichtung und ein Ziel, das das Schallfeld verlässt. Ein breites Schallfeld erfasst mehr Fläche, kann an einem geneigten Grund jedoch das erste starke Echo seitlich und nicht direkt unter dem Wandler empfangen.
Vergleichen Sie die Winkelantwort einschließlich der Nebenkeulen bei der tatsächlichen Frequenz und Einbausituation. Der Leitfaden zum Schallfeldwinkel von Ultraschallwandlern erläutert, warum Winkel bei -3 dB, -6 dB, der ersten Nullstelle und der Detektionsgrenze nicht miteinander vermischt werden dürfen. In einem Zweifrequenzgehäuse kann jede Frequenz eine andere wirksame Apertur und ein anderes Schallfeld besitzen.
Bodenart und frequenzabhängige Echos
Ein harter, glatter Grund kann besonders bei annähernd senkrechtem Einfall eine starke spiegelnde Reflexion erzeugen. Ein rauer Grund streut Energie. Eine weiche Sedimentschicht kann an ihrer oberen Grenze reflektieren, während niederfrequente Energie anders mit tieferen oder dichteren Schichten wechselwirkt. Bewuchs und Schwebstoffe erzeugen zusätzliche verteilte Echos. Die angezeigte „Tiefe“ kann daher von Frequenz, Schwelle, Impuls und Algorithmus zur Bodenerkennung abhängen.
Eine Zweifrequenzmessung ist sinnvoll, wenn die Anwendung ergänzende Antworten benötigt und nicht nur einen zweiten Messwert als Reserve. Der Zweifrequenz-Tiefenmesswandler BBDM-40K200KR200M-UW mit 40/200 kHz stellt zwei akustische Frequenzen in einer Bauform bereit. Der Systementwickler muss Zeitsteuerung, Entkopplung, Kalibrierung und Auswertung der Kanäle festlegen; zwei Kurven sind nicht automatisch zwei voneinander unabhängige wahre Tiefen.
Wassereigenschaften und Korrektur der Schallgeschwindigkeit
Die Tiefe entspricht der Hälfte der Hin- und Rücklaufzeit, multipliziert mit einer für den Schallweg geeigneten Schallgeschwindigkeit. Im Wasser hängt diese von Temperatur, Salzgehalt und Druck ab. Ein fester Wert kann nur innerhalb eines begrenzten Umfelds und einer definierten Unsicherheit ausreichen. Vertikale Geschwindigkeitsgradienten können den Schallweg besonders über große Entfernungen oder in geschichtetem Wasser brechen.
Legen Sie fest, ob ein lokaler Temperatursensor, Leitfähigkeits-Temperatur-Tiefen-Daten, ein Schallgeschwindigkeitsprofil oder eine projektspezifische Konstante verwendet wird. Dokumentieren Sie den Tiefgang des Wandlers und den Bezugsnullpunkt. Eine Kompensation korrigiert weder ein falsches Bodenecho noch Hubbewegungen, einen fehlerhaften Einbauwinkel oder einen nicht gemessenen Abstand zwischen aktiver Fläche und Wasserlinie beziehungsweise Behälterreferenz.
Der Einbau kann wichtiger sein als die Frequenzwahl
Die aktive Fläche benötigt freies Wasser und eine stabile Sicht zum Grund. Vermeiden Sie belüftete Strömung, Propellerwasser, Rumpfstufen, Ein- und Auslässe, Turbulenz sowie Stellen, die bei Bewegung aus dem Wasser geraten oder Luft ziehen. Eine Verkleidung, Stange, Rumpfdurchführung oder Behälterarmatur verändert mechanische Randbedingungen, Strömung und akustisches Fenster. Bestätigen Sie ausdrücklich, dass Rumpf- oder Fenstermaterial in der akustischen Auslegung berücksichtigt wurde; von einem für direktes Eintauchen vorgesehenen Tauch-Ultraschallwandler darf nicht angenommen werden, dass er durch eine beliebige Struktur sendet.
Kontrollieren Sie Ausrichtung, Tiefgang, Abdichtung, Kabelbiegeradius und Zugentlastung, galvanische Verträglichkeit, Druckbelastung, Stoßrisiko, Bewuchs und Wartungszugang. Kavitation, Blasen, mariner Bewuchs, Farbe und Ablagerungen verschlechtern die Kopplung. Beschichten Sie die akustische Fläche nur, wenn Werkstoff und Schichtdicke freigegeben sind.
Elektronik und Wandler aufeinander abstimmen
Ermitteln Sie Betrag und Phase der Impedanz über den Betriebsbereich unter repräsentativer akustischer Last. Definieren Sie Kapazität, Resonanz, Bandbreite, maximal zulässige Ansteuerung, Burstlänge, Wiederholrate, Tastgrad und Temperatur. Kabel und Steckverbinder bringen zusätzliche Kapazität, Verluste, Verzögerung und Störeinkopplung ein. Bei langen Kabeln müssen Empfänger oder Anpassnetzwerk gegebenenfalls für die installierte Länge ausgelegt werden.
Prüfen Sie beim Senden die Spannung an den Wandleranschlüssen und begrenzen Sie das Nachschwingen. Schützen Sie beim Empfangen die Eingangsstufe, steuern Sie Erholzeit, Verstärkung und Bandbreite und verhindern Sie, dass das Sendeereignis das Messfenster sättigt. Der Leitfaden zur Prüfung von Ultraschallwandlern beschreibt ein Vorgehen für Impedanz, akustische Antwort, Abklingverhalten und Paarabgleich.
Ablauf zur Auswahl der Frequenz
- Definieren Sie Tiefenbereich, Auflösung, Aktualisierungsrate, Bodenarten, Bewegung und Umgebungsgrenzen.
- Schätzen Sie den Ausbreitungsverlust für Hin- und Rückweg, das Bodenecho, Rauschen, die erforderliche Reserve sowie den Einfluss von Blasen und Streuung.
- Wählen Sie mögliche Frequenzbereiche und Aperturen und berechnen Sie mit einheitlichen Definitionen die Schallfeldfläche und impulsbegrenzte Auflösung.
- Bestimmen Sie mechanische Bauform, Montage, akustisches Fenster, Kabel sowie druck- und umweltgerechte Ausführung.
- Stimmen Sie Sender und Empfänger auf die gemessene belastete Impedanz und die erforderliche Wellenform ab.
- Prüfen Sie zunächst in einer kontrollierten Wasserstrecke und danach mit repräsentativen Böden und Entfernungen.
- Validieren Sie auf der endgültigen Plattform unter Bewegung, Blasen, Geschwindigkeit, Temperatur- und Salzprofilen sowie mit unabhängigen Tiefenreferenzen.
- Fixieren Sie Detektionseinstellungen, Behandlung der Schallgeschwindigkeit, Versätze, Kalibrierung, Diagnosen und Abnahmegrenzen.
Zu bewertende Produktkandidaten
Deep Minds Ultrasonic bietet Unterwasser-Tiefenmesswandler wie den BBDM-40K-UW mit 40 kHz, den BBDM-200K-UW mit 200 kHz, den BBDM-400K-UW mit 400 kHz, den BBDM-500K-UW mit 500 kHz und den BBDM-1M-UW mit 1 MHz an. Diese Frequenzangaben dienen der Vorauswahl; Datenblatt und technische Prüfung müssen Aufbau, elektrische Anforderungen, Umweltgrenzen und Eignung für das endgültige System bestätigen.
Häufig gestellte Fragen
Ist 40 kHz immer für tiefes und 1 MHz für flaches Wasser vorgesehen?
Die allgemeine Tendenz von Dämpfung und Auflösung geht in diese Richtung, eine feste Grenze gibt es jedoch nicht. Leistung, Apertur, Impuls, Empfänger, Boden, Blasen, Rauschen, Einbau und geforderte Reserve bestimmen die nutzbare Tiefe.
Verbessert eine höhere Frequenz immer die Genauigkeit der Tiefenmessung?
Nein. Sie kann kürzere Wellenlängen und Impulse ermöglichen, doch die Genauigkeit hängt ebenso von Schallgeschwindigkeit, Zeitmessung, Echoauswahl, Einbauversatz, Bewegung, Signal-Rausch-Verhältnis und Kalibrierung ab.
Warum wird ein Zweifrequenzwandler eingesetzt?
Zwei Frequenzen können ergänzende Informationen zu Eindringwirkung, Schallfeld oder Bodenreaktion liefern. Elektronik und Algorithmus müssen die gegenseitige Beeinflussung der Kanäle beherrschen und festlegen, wie unterschiedliche Echos ausgewertet werden.
Kann ein Unterwasserwandler in einem kleinen Behälter geprüft werden?
Ein Behälter eignet sich zur Kontrolle von Grundfunktion, belasteter Impedanz, Zeitverhalten, Nachschwingen und definierten Zielen. Wände und kurze Schallwege erzeugen jedoch Reflexionen. Eine solche Prüfung allein bestätigt keine Langstreckenleistung in offenem Wasser.
Referenz und Angaben für die Anfrage
Die Übersicht von NOAA Ocean Exploration zu Sonarsystemen erläutert Senden, Echo und Laufzeit sowie die allgemeine Bedeutung von Unterwasserschall. Für die Projektberechnung werden dennoch die tatsächliche Frequenz, Bandbreite, Umgebung und Plattform benötigt.
