Seleccionar por el blanco y el entorno, no por una distancia máxima

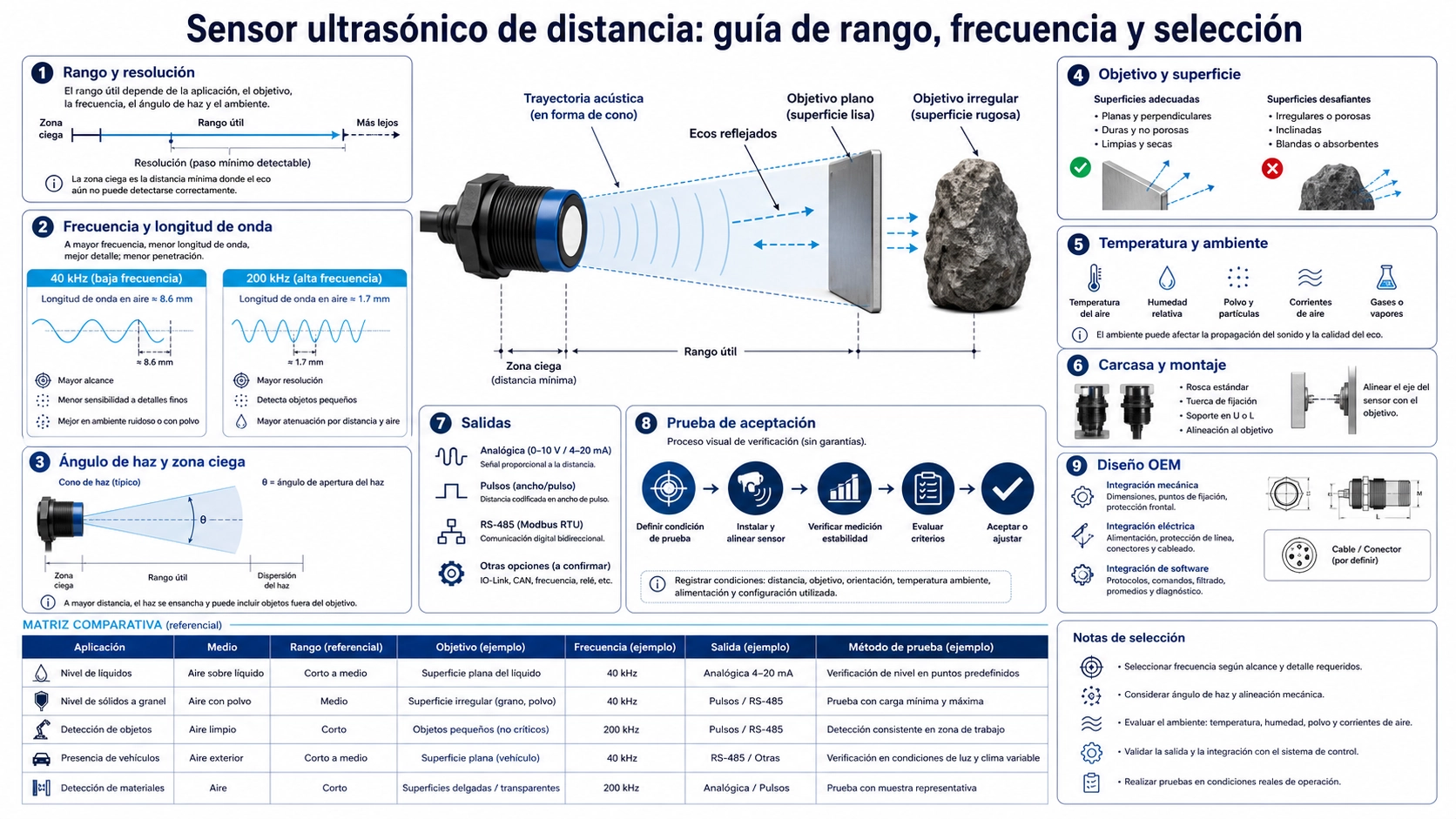

Un sensor ultrasónico de distancia emite sonido, recibe el eco y calcula la separación sin contacto. Sin embargo, el alcance impreso en una ficha no significa que cualquier objeto pueda medirse en cualquier condición. El resultado depende del transductor, la electrónica, la frecuencia, el blanco, el haz, la zona ciega, la velocidad del sonido, el montaje y el algoritmo de detección.
La selección debe empezar con una escena de medida concreta: distancia mínima y máxima, tamaño y material del blanco, orientación, movimiento, temperatura, aire, obstáculos y salida requerida. Después se compara la envolvente de esa escena con datos y ensayos del sensor. Un módulo completo incluye transductor, driver, receptor, procesamiento, compensación, carcasa e interfaz; elegir solo el elemento piezoeléctrico no define el rendimiento del sistema.
Cómo se calcula la distancia
En una medición pulso-eco, el transductor envía un pulso y mide el tiempo hasta que vuelve la reflexión:
distancia = velocidad del sonido × tiempo de ida y vuelta / 2
El divisor dos representa el viaje al blanco y el retorno. También intervienen ringing, recuperación del receptor, umbral, ganancia, filtrado y referencia mecánica. La guía sobre transductores ultrasónicos para medición de distancia explica la cadena de tiempo de vuelo y los límites que deben validarse.
Convertir la aplicación en una especificación
| Dato de entrada | Qué debe describirse | Por qué cambia la elección |
|---|---|---|
| Rango | Distancia mínima, normal y máxima, incluida tolerancia mecánica | Define zona ciega, energía, ventana de escucha y resolución necesaria |
| Blanco | Material, forma, dimensiones, ángulo, textura y movimiento | Determina cuánta energía vuelve y dónde aparece el eco |
| Escena | Paredes, soportes, tubos, suelo, otros objetos y espacio libre | Puede producir ecos falsos dentro del haz |
| Aire | Temperatura, humedad, viento, polvo, vapor y composición | Cambia propagación, atenuación y velocidad del sonido |
| Dinámica | Velocidad del blanco, frecuencia de actualización y latencia | Fija intervalo de pulso, filtros y seguimiento |
| Integración | Alimentación, salida, protocolo, carcasa, montaje y protección | Define compatibilidad eléctrica y mecánica |
Rango máximo y zona ciega forman una sola ventana
El rango útil comienza después de que el transductor deje de resonar y el receptor recupere sensibilidad. Esa región próxima se denomina zona ciega. Un sensor de largo alcance puede ser inútil si el blanco entra con frecuencia en esa zona. La distancia máxima, a su vez, debe comprobarse con el blanco más pequeño, inclinado o absorbente previsto, no solo con una placa grande perpendicular.
Reserve margen frente a tolerancias de montaje, vibración y cambios del proceso. Defina qué debe ocurrir fuera de rango: mantener último valor, indicar pérdida de eco, emitir un código o activar una salida segura. Un número estable generado por un eco lateral no equivale a una medida válida.
Frecuencia: tendencia útil, no regla automática
En aire, una frecuencia más baja suele sufrir menos atenuación y puede apoyar trayectorias largas, mientras una frecuencia mayor puede facilitar estructuras compactas, respuesta espacial más fina o ciclos cortos. Sin embargo, tamaño del diafragma, sensibilidad, potencia, banda, ringing y procesamiento también deciden. Dos transductores de 40 kHz no ofrecen necesariamente el mismo alcance ni la misma zona ciega.
| Dirección de diseño | Posible ventaja | Compromiso que verificar |
|---|---|---|
| Frecuencia relativamente baja | Menor atenuación y mayor energía radiada para largo alcance | Conjunto mayor, haz, ringing y detección cercana |
| Frecuencia intermedia | Equilibrio entre tamaño, alcance y disponibilidad | Rendimiento específico con el blanco y la carcasa |
| Frecuencia alta | Diseño compacto o detalle para trayectos cortos | Atenuación, blancos débiles y margen ambiental |
Los valores como 40 kHz o 200 kHz son puntos de partida de familias, no garantías. Exija curvas o muestras ensayadas con la escena real.
Ángulo de haz y ecos no deseados
El ángulo declarado suele corresponder a un criterio de nivel concreto en una medición de campo acústico. No es una frontera rígida. Un blanco grande puede detectarse fuera de ese ángulo y un objeto pequeño dentro puede no devolver suficiente energía. Además, la huella aumenta con la distancia.
Trace el cono respecto a paredes, bordes, soportes y suelo a lo largo de todo el rango. Si el blanco se inclina o desplaza lateralmente, evalúe la peor posición. La guía del ángulo de haz ultrasónico muestra cómo relacionar el dato angular con cobertura y falsos ecos.
Blanco, orientación y movimiento
Una superficie plana y dura orientada hacia el sensor devuelve un eco fuerte. Tela, espuma, granulado, geometría curva, borde estrecho o ángulo oblicuo pueden dispersarlo. Para personas, vehículos, cajas, nivel o robot, defina el blanco mínimo que debe detectarse y los objetos que deben ignorarse.
Un blanco en movimiento exige que la secuencia de emisión, espera, procesamiento y salida sea suficientemente rápida. Pulsar demasiado pronto puede confundir ecos del ciclo anterior; filtrar demasiado puede retrasar la detección. Pruebe aceleración, entrada y salida del haz y cambios de amplitud, no solo posiciones estáticas.
Temperatura y condiciones del aire
La temperatura modifica la velocidad del sonido y genera error proporcional a la distancia si no se compensa. La ubicación y el retardo del termómetro importan tanto como la fórmula. La guía de compensación térmica ultrasónica detalla modelo, gradientes, humedad y validación.
Para modelos precisos de aire, el trabajo de Owen Cramer sobre velocidad del sonido es una referencia primaria. Si el medio es otro gas o cambia su composición, no reutilice sin más el modelo de aire. Polvo, vapor, lluvia, viento y ruido ultrasónico de otras máquinas también deben probarse.
Transductor separado o sensor completo
Elija un sensor completo cuando necesite una salida industrial lista, compensación, diagnóstico, carcasa y rendimiento declarado del conjunto. Elija un transductor cuando diseñe driver, receptor, temporización, algoritmo y mecánica propios y disponga de medios para validar. Un transductor de mayor sensibilidad no soluciona automáticamente saturación, ringing, interferencia o un mal umbral.
- Salida discreta: adecuada para presencia o umbral; confirme histéresis y estado de fallo.
- Salida analógica: revise escala, carga, resolución, ruido y comportamiento fuera de rango.
- Interfaz digital: compruebe protocolo, actualización, unidades, códigos y direccionamiento.
- Transductor OEM: defina frecuencia, capacitancia, impedancia, excitación, recepción, montaje, cable y prueba.
Plan de prueba antes de liberar la selección
- Construya un fixture que conserve referencia, ángulo y posición.
- Ensaye distancias mínima, normales y máxima con el blanco mínimo y el más difícil.
- Mueva objetos laterales para identificar ecos falsos y cambios de eco dominante.
- Pruebe temperatura, humedad, polvo, viento o condensación representativos.
- Registre tiempo bruto, amplitud o calidad, valor final, temperatura y referencia.
- Repita montaje entre unidades para medir reproducibilidad, no solo repetibilidad.
- Defina aceptación para error, pérdida de eco, latencia y salida segura.
Preguntas frecuentes
¿40 kHz siempre ofrece mayor alcance que 200 kHz?
No. La menor frecuencia puede reducir atenuación, pero potencia, tamaño, sensibilidad, blanco, haz, ringing y electrónica deciden el resultado. Compare configuraciones completas.
¿Cómo reduzco la zona ciega?
Se trabaja sobre amortiguamiento del transductor, duración del pulso, recuperación, separación transmisor-receptor, umbral y algoritmo. Cada cambio puede reducir energía o alcance; debe medirse en el sistema final.
¿Puede medir tela, espuma o granulado?
Puede ser posible, pero son blancos débiles o dispersivos. Ensaye material, ángulo, tamaño y rango reales y supervise la estabilidad del eco.
¿Qué debe incluir una solicitud de oferta?
Rango, blanco, escena, temperatura y aire, velocidad de actualización, error, zona ciega, haz, alimentación, salida, carcasa, montaje, protección, cantidad y método de prueba.
Datos para revisar la selección
Para una revisión por Deep Minds Ultrasonic, envíe distancia mínima y máxima, blanco y ángulo, obstáculos, ambiente, actualización, error permitido, alimentación, salida, dimensiones, protección, plan de prueba y cantidad. Fotografías o un dibujo de la escena reducen supuestos sobre haz y ecos.
