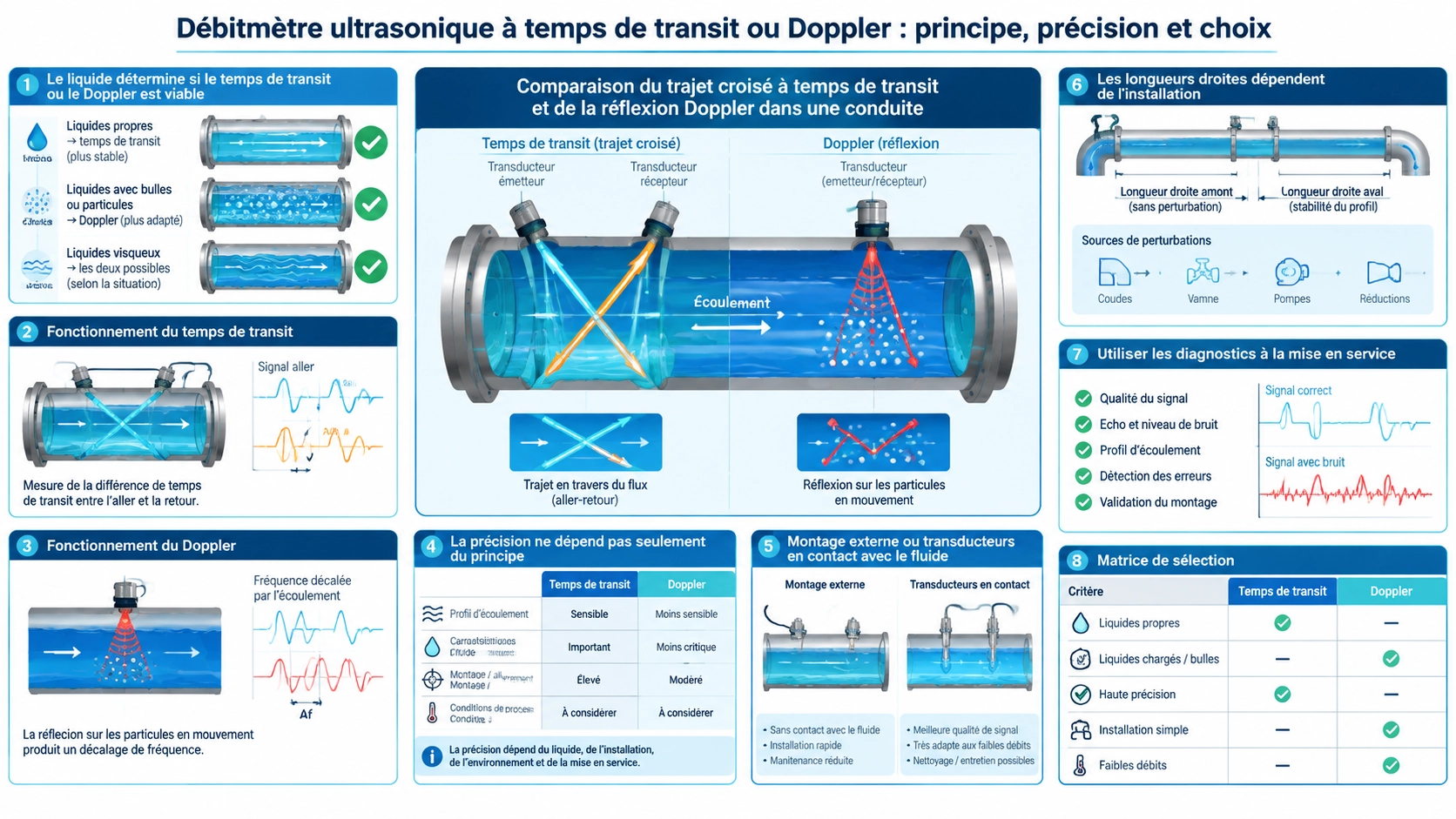

Le liquide détermine si le temps de transit ou le Doppler est viable
Les deux méthodes utilisent les ultrasons mais pas la même information. Le temps de transit compare la propagation amont et aval. Le Doppler mesure le décalage produit par des particules ou bulles mobiles. Un liquide adapté à l’une peut ne pas convenir à l’autre.
Décrivez solides, bulles, viscosité, température, pression, conduite, revêtement, diamètre, plage de débit et état plein sur toute la plage de fonctionnement. Le diamètre seul ne suffit pas.
Fonctionnement du temps de transit
Deux transducteurs échangent des impulsions à travers la conduite. L’écoulement raccourcit le temps aval et allonge le temps amont. La différence donne la vitesse axiale, puis le débit volumique à partir de la section et d’un modèle de profil.
La méthode convient généralement aux liquides relativement propres et homogènes. Trop de bulles ou de solides diffusent et atténuent le signal. La tolérance dépend du trajet, de la fréquence et du traitement.
Fonctionnement du Doppler
Le débitmètre reçoit les ultrasons réfléchis par des particules ou bulles mobiles. Leur mouvement crée un décalage de fréquence dont est déduite la vitesse, puis le débit.
Il faut suffisamment de réflecteurs entraînés par le liquide. Une eau très propre peut ne pas fournir de signal. Grosses bulles, solides décantants ou concentration inégale peuvent créer des erreurs.
La précision ne dépend pas seulement du principe
La précision publiée suppose conduite, fluide, signal, profil et installation définis. Diamètre, épaisseur, revêtement, célérité, espacement, angle, stabilité, zéro et perturbations ajoutent de l’incertitude.
Le temps de transit offre souvent une meilleure précision sur un liquide propre. Le Doppler peut fonctionner lorsque les réflecteurs empêchent une mesure de transit, à condition que leur mouvement représente le débit moyen.
Montage externe ou transducteurs en contact avec le fluide
Le montage externe traverse couplant, paroi et revêtement. Il évite de pénétrer le procédé, mais exige des données précises et une bonne préparation. Le BBUFM-DP externe à deux trajets illustre une solution à temps de transit.
Les transducteurs en contact avec le fluide donnent une interface acoustique plus contrôlée, mais ajoutent des contraintes de pression, d’étanchéité, de compatibilité des matériaux et de maintenance. La configuration mécanique se choisit avec le principe de mesure.
Les longueurs droites dépendent de l’installation
Coudes, vannes, pompes et réductions déforment le profil. Les longueurs droites aident les trajets à représenter la moyenne. Leur valeur dépend de la perturbation, des trajets et de l’objectif.
Une règle unique n’est pas universelle. Suivez les instructions du modèle. Deux trajets améliorent l’échantillonnage mais ne suppriment pas une mauvaise implantation.
Utiliser les diagnostics à la mise en service
Pour le transit, examinez force, qualité, célérité, rapport des temps et zéro. Pour le Doppler, observez écho, spectre et stabilité. Vérifiez dimensions, espacement, orientation, couplant, conduite pleine et sens.
Comparez si possible avec une référence ou un bilan et conservez les diagnostics initiaux.
Matrice de sélection
- Liquide propre : temps de transit en premier.
- Réflecteurs permanents : Doppler possible.
- Bulles ou solides variables : tester la stabilité.
- Pas de pénétration : montage externe.
- Haute précision : maîtriser conduite, profil, étalonnage et diagnostic.
- Conduite partiellement pleine : choisir une technologie prévue pour ce régime.
La norme ISO 12242 traite des débitmètres ultrasoniques à temps de transit pour liquides en conduites fermées et fournit un cadre pour les spécifications et la vérification. Une fois le principe choisi, comparez les formats dans le guide de sélection des débitmètres externes, traduisez le choix en étapes de terrain avec le guide d’installation et de mise en service, puis utilisez le guide de diagnostic si le signal ou les mesures deviennent instables.
FAQ
Le temps de transit mesure-t-il les eaux usées ?
Parfois, si diffusion et atténuation restent acceptables. Un essai d’application est préférable.
Le Doppler mesure-t-il l’eau propre ?
Il lui faut des réflecteurs mobiles ; une eau très propre peut ne pas en fournir.
Quelle méthode est la plus précise ?
Le transit est souvent meilleur sur liquide propre, mais l’installation détermine la précision réelle des deux.
Le montage externe élimine-t-il le besoin de données ?
Non. Diamètre, épaisseur, matériau, revêtement, fluide et conduite pleine restent nécessaires.
