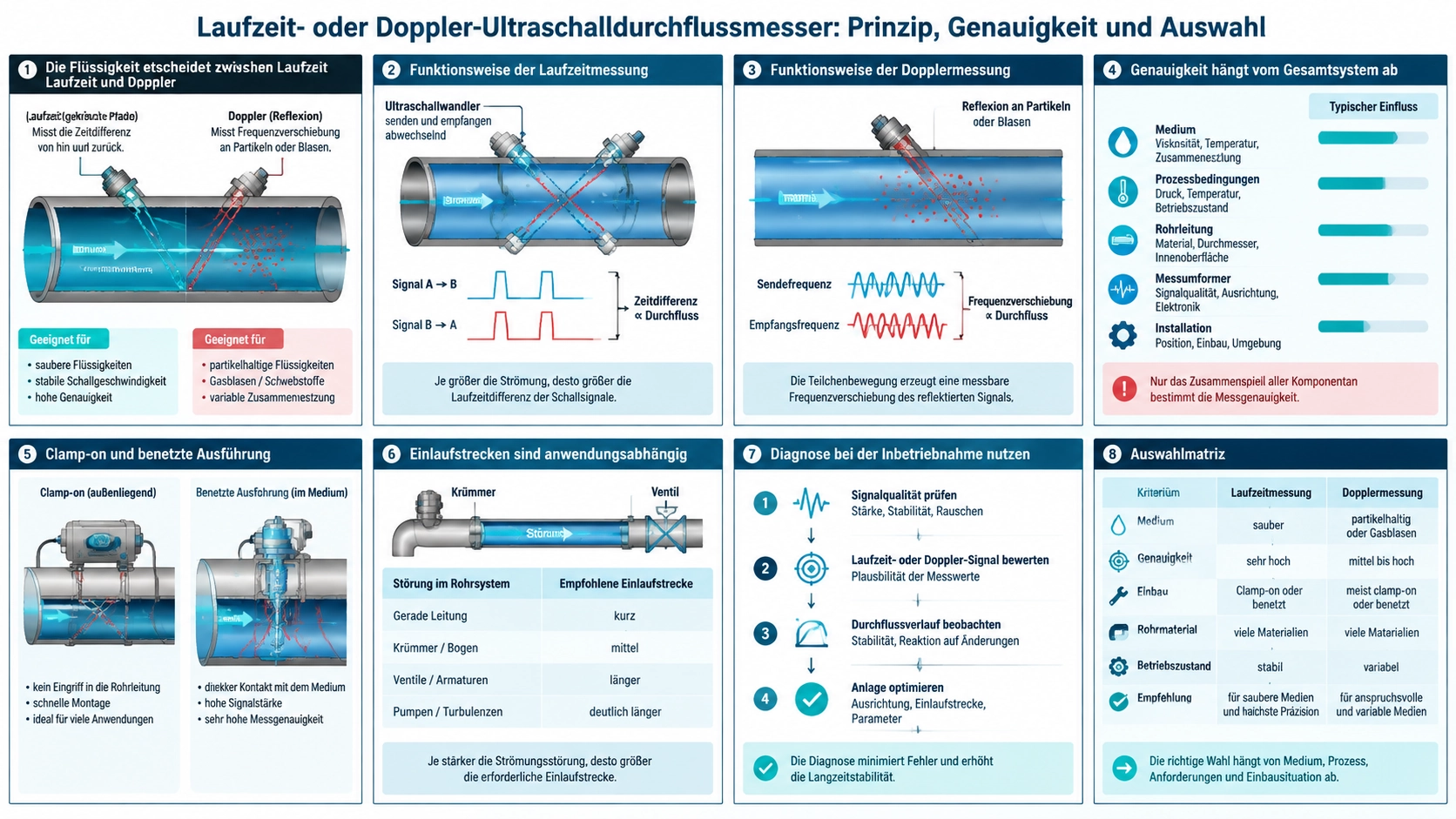

Die Flüssigkeit entscheidet zwischen Laufzeit und Doppler
Beide Verfahren nutzen Ultraschall, aber unterschiedliche Informationen. Laufzeit vergleicht stromauf- und stromabwärts gerichtete Schallwege. Doppler misst die Frequenzverschiebung bewegter Partikel oder Blasen. Ein Medium kann für eine Methode geeignet und für die andere ungeeignet sein.
Beschreiben Sie Feststoffe, Blasen, Viskosität, Temperatur, Druck, Rohr, Auskleidung, Durchmesser, Bereich und Vollfüllung über alle Zustände.
Funktionsweise der Laufzeitmessung
Zwei Wandler tauschen Impulse durch das Rohr aus. Strömung verkürzt die Laufzeit mit und verlängert sie gegen die Richtung. Aus der Differenz entstehen axiale Geschwindigkeit und Volumenstrom.
Das Verfahren arbeitet meist gut mit relativ sauberen, homogenen Flüssigkeiten. Viele Blasen oder Feststoffe streuen und dämpfen das Signal.
Funktionsweise der Dopplermessung
Der Messer empfängt von bewegten Partikeln oder Blasen reflektierte Energie. Ihre Bewegung verschiebt die Frequenz; daraus werden Geschwindigkeit und Durchfluss geschätzt.
Es müssen genügend Reflektoren mit der Flüssigkeit strömen. Sehr sauberes Wasser kann kein stabiles Signal liefern. Große Blasen, sedimentierende Stoffe oder ungleichmäßige Konzentration erzeugen Fehler.
Genauigkeit hängt vom Gesamtsystem ab
Veröffentlichte Genauigkeit setzt Rohr, Medium, Signal, Profil und Montage voraus. Durchmesser, Wand, Auskleidung, Schallgeschwindigkeit, Abstand, Winkel, Nullpunkt und Störungen tragen zur Unsicherheit bei.
Laufzeit bietet bei sauberen Medien häufig höhere Genauigkeit. Doppler kann bei reflektierenden Medien messen, wenn die Reflektorbewegung den mittleren Fluss repräsentiert.
Clamp-on und benetzte Ausführung
Clamp-on-Schall durchläuft Koppelmittel, Rohrwand und Auskleidung. Das Verfahren vermeidet Prozesseingriff, benötigt aber genaue Daten und Vorbereitung. Der BBUFM-DP mit zwei externen Pfaden ist ein Laufzeitbeispiel.
Benetzte Wandler bieten eine kontrolliertere Schnittstelle, ergänzen aber Druckgrenze, Dichtung, Werkstoffverträglichkeit und Wartung.
Einlaufstrecken sind anwendungsabhängig
Bögen, Ventile, Pumpen und Reduzierungen verzerren das Profil. Gerade Strecken helfen den Pfaden, den Mittelwert darzustellen. Die Länge hängt von Störung, Pfaden und Ziel ab.
Eine einzelne Regel ist nicht universell. Folgen Sie der Anleitung. Zwei Pfade verbessern die Abtastung, beseitigen aber keine starke Störung.
Diagnose bei der Inbetriebnahme nutzen
Bei Laufzeit sind Stärke, Qualität, Schallgeschwindigkeit, Zeitverhältnis und Nullpunkt zu prüfen. Bei Doppler Echo, Spektrum und Stabilität. Prüfen Sie Maße, Abstand, Orientierung, Koppelmittel, Vollfüllung und Richtung.
Vergleichen Sie wenn möglich mit einer Referenz und speichern Sie die Ausgangsdiagnose.
Auswahlmatrix
- Saubere Flüssigkeit: zuerst Laufzeit.
- Dauerhafte Reflektoren: Doppler möglich.
- Variable Blasen oder Feststoffe: Stabilität testen.
- Kein Eingriff: Clamp-on.
- Hohe Genauigkeit: Rohr, Profil, Kalibrierung und Diagnose beherrschen.
- Teilgefüllt: dafür ausgelegte Technik verwenden.
Die ISO 12242 behandelt Ultraschall-Laufzeitmesser für Flüssigkeiten in geschlossenen Leitungen und bietet einen Normenrahmen für Spezifikation und Verifizierung. Vergleichen Sie nach der Wahl des Messprinzips die Geräteformen im Auswahlleitfaden für Clamp-on-Durchflussmesser, überführen Sie die Auswahl mit dem Installations- und Inbetriebnahmeleitfaden in Feldschritte und nutzen Sie bei instabilem Signal oder Messwert den Leitfaden zur Fehlersuche.
FAQ
Misst Laufzeit Abwasser?
Möglicherweise, wenn Streuung und Dämpfung zulässig bleiben. Ein Anwendungstest ist besser.
Misst Doppler sauberes Wasser?
Es braucht bewegte Reflektoren; sehr sauberes Wasser kann zu wenig liefern.
Welche Methode ist genauer?
Laufzeit ist bei sauberen Medien oft genauer, aber die Installation bestimmt die reale Genauigkeit beider.
Benötigt Clamp-on keine Prozessdaten?
Doch. Außendurchmesser, Wand, Material, Auskleidung, Medium und Vollfüllung bleiben nötig.
