Produktübersicht

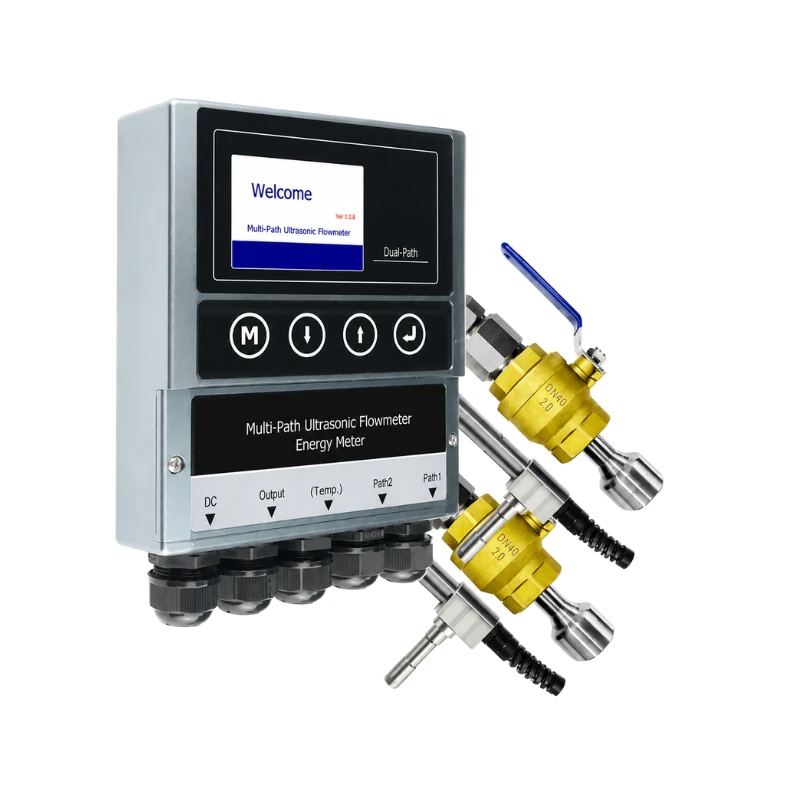

BBUFM-DP ist ein festes ultraschallbasiertes Flüssigkeits-Durchflussmessgerät mit doppeltem Messpfad auf Basis des Laufzeitverfahrens. Zwei Paare von Wandlern bilden zwei Messpfade an derselben Rohrleitung. Für jeden Pfad stehen Durchfluss, Geschwindigkeit, positive und negative Nettosummen sowie Diagnosedaten zur Verfügung.
Die Doppelpfad-Anordnung verbessert die langfristige Messstabilität und liefert weitere Informationen zur Beurteilung der Akustikpfade und der Installation. Die Anlegewandler werden außen an der Rohrleitung montiert, ohne sie zu durchtrennen. Typische Anwendungen sind Wasserversorgung, Wasseraufbereitung, chemische Prozesse, Bewässerung und industrielle Prozessleitungen.
Hauptmerkmale
- Zwei akustische Pfade messen dieselbe Rohrleitung
- Unabhängige Durchfluss-, Geschwindigkeits-, Totalisator- und Fehlerdiagnose für jeden Pfad
- Nichtinvasive Anlegemessung ohne Kontakt mit dem Medium
- Ausgelegt für vollgefüllte Rohrleitungen und Flüssigkeiten mit kleinen Mengen an Luftblasen oder Schwebstoffen
- 4–20 mA-, Impuls-, Relais- und RS485-Ausgänge
- Keine beweglichen Teile, geringer Druckverlust und minimaler Wartungsaufwand
Typische Anwendungen
- Kritische Trinkwasser- und Industriewasserleitungen
- Wasser- und Abwasseraufbereitung
- Chemische und industrielle Prozessflüssigkeiten
- Bewässerung und große Wassertransferleitungen
- Messstellen mit erhöhter Stabilität und Diagnoseanforderungen
Technische Daten
| Parameter | Wert |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Akustische Pfade | Doppelpfad |
| Medium | Flüssigkeit in vollgefüllter Rohrleitung |
| Geschwindigkeitsbereich | -12 bis +12 m/s |
| Genauigkeit | ±0,5% vom Messwert; ±0,01 m/s im Niedriggeschwindigkeitsbereich |
| Wiederholbarkeit | 0,15% |
| Linearität | ±0,5% |
| Rohrgröße | DN25 bis DN5000 |
| Analogausgang | 4–20 mA, maximale Last 750 Ω |
| Impulsausgang | 0–9999 Hz, OCT |
| Relaisausgang | SPST, max. 1 Hz |
| Kommunikation | RS485, Modbus-Protokoll |
| Versorgungsspannung | 24–36 VDC |
| Anzeige | 3,5-Zoll-TFT-LCD, 480 × 320 |
| Transmittertemperatur | -40 bis +60 °C |
| Standardtemperatur der Wandler | -40 bis +80 °C |
| Luftfeuchte | Bis zu 95% RH, nicht kondensierend |
| Anwendbare Trübung | 0–12000 NTU |
| Anwendbarer pH-Bereich | 6–9 |
| Gehäuse des Transmitters | Aluminium-Druckguss, IP54 |
| Schutz der Wandler | IP68 |
| Gewicht des Transmitters | Etwa 1,5 kg |
| Gewicht des standardmäßigen Wandler-Sets | Etwa 1,5 kg |
Anzeige und Diagnose
- Durchfluss und Geschwindigkeit beider Pfade
- Positive, negative und Nettosummen
- Unabhängige Statusanzeige für jeden Pfad
- Fehlernummern und Diagnoseinformationen
Wandler und Installation
| Position | Verfügbare Konfiguration |
|---|---|
| Standardwandler | Doppelpfad-Anlegewandler |
| Optionale Wandler | Einsteckwandler |
| Standardkabellänge | 10 m |
| Verlängertes Kabel | Bis zu 200 m in 5-m-Schritten |
| Montageverfahren | V-, N-, Z- oder W-Methode |
| Montage des Transmitters | Wandmontage |
Auswahlinformationen
- Außendurchmesser oder Nenndurchmesser der Rohrleitung
- Rohrmaterial, Auskleidungsmaterial und Wandstärke
- Flüssigkeitstyp, Trübung und Betriebstemperatur
- Erforderlicher Durchfluss- oder Geschwindigkeitsbereich
- Montageanordnung der Wandler
- Erforderliche Ausgänge, Kommunikation und Kabellänge
