产品概述
BBUFM-DP 是一款采用时差法测量原理的固定式双声路超声波液体流量计。两组换能器在同一根管道上形成两条测量声路，可分别显示流量、流速、正负向净累积量及诊断信息。
双声路设计可提高长期测量的稳定性，并为声路状态和安装质量判断提供更多信息。外夹式换能器安装在管道外壁，无需切管，适用于供水、水处理、化工、灌溉和工业过程管路。
产品特点
- 两条声路同时测量同一根管道
- 各声路提供独立流量、流速、累积量及错误诊断
- 外夹式非侵入测量，不接触被测液体
- 适用于满管液体，可用于含少量气泡或悬浮物的液体
- 支持 4–20 mA、脉冲、继电器及 RS485 通信
- 无活动部件，压损低，维护量小
典型应用
- 重要供水及工业循环水管路
- 水处理和污水处理
- 化工与工业过程液体
- 灌溉和大型输水管道
- 需要提高测量稳定性和诊断能力的测点
技术参数
| 参数 | 数值 |
|---|---|
| 测量原理 | 时差法超声波 |
| 测量声路 | 双声路 |
| 适用介质 | 满管液体 |
| 流速范围 | -12 至 +12 m/s |
| 测量精度 | ±0.5% 测量值；低流速段为 ±0.01 m/s |
| 重复性 | 0.15% |
| 线性度 | ±0.5% |
| 适用管径 | DN25 至 DN5000 |
| 模拟输出 | 4–20 mA，最大负载 750 Ω |
| 脉冲输出 | 0–9999 Hz，OCT |
| 继电器输出 | SPST，最大 1 Hz |
| 通信接口 | RS485，Modbus 协议 |
| 电源 | 24–36 VDC |
| 显示屏 | 3.5 英寸 TFT LCD，480 × 320 |
| 主机工作温度 | -40 至 +60 °C |
| 标准换能器温度 | -40 至 +80 °C |
| 环境湿度 | 最高 95% RH，无冷凝 |
| 适用浊度 | 0–12000 NTU |
| 适用 pH 范围 | 6–9 |
| 主机外壳 | 压铸铝合金，IP54 |
| 换能器防护等级 | IP68 |
| 主机重量 | 约 1.5 kg |
| 标准换能器总重量 | 约 1.5 kg |
显示与诊断
- 两条声路的流量和流速
- 正向、反向及净累积流量
- 各声路独立状态显示
- 错误编号及诊断信息
换能器与安装
| 项目 | 可选配置 |
|---|---|
| 标准换能器 | 外夹式双声路换能器 |

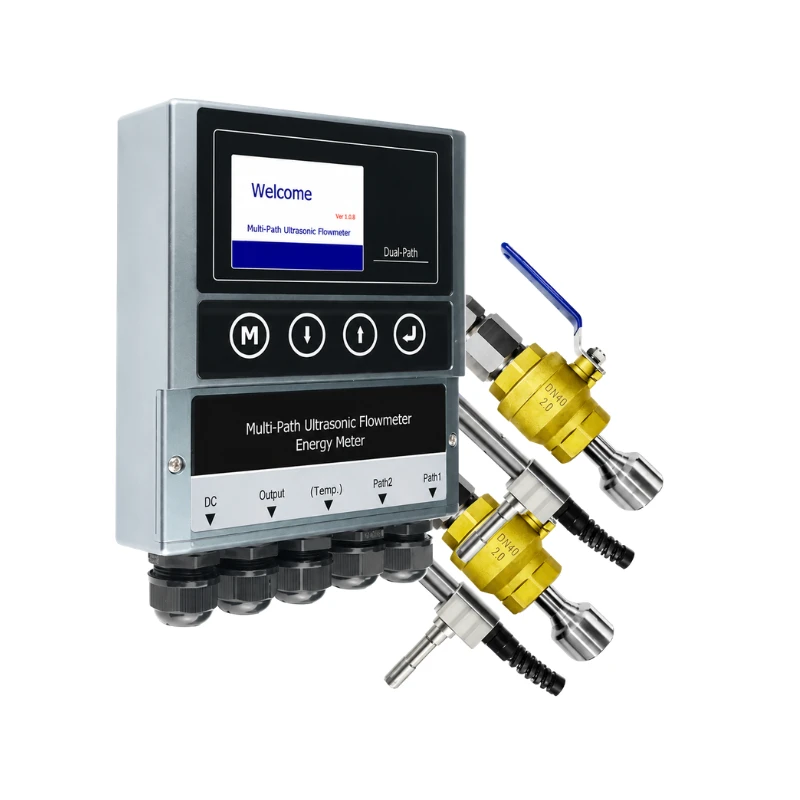

| 可选换能器 | 插入式换能器 |
| 标准电缆长度 | 10 m |
| 延长电缆 | 最长 200 m，按 5 m 递增 |
| 安装方式 | V 法、N 法、Z 法或 W 法 |
| 主机安装 | 壁挂式 |
选型信息
- 管道外径或公称直径
- 管材、衬里材料及壁厚
- 被测液体、浊度及工作温度
- 流量或流速范围
- 换能器安装方式
- 所需输出、通信及电缆长度
