Descripción general

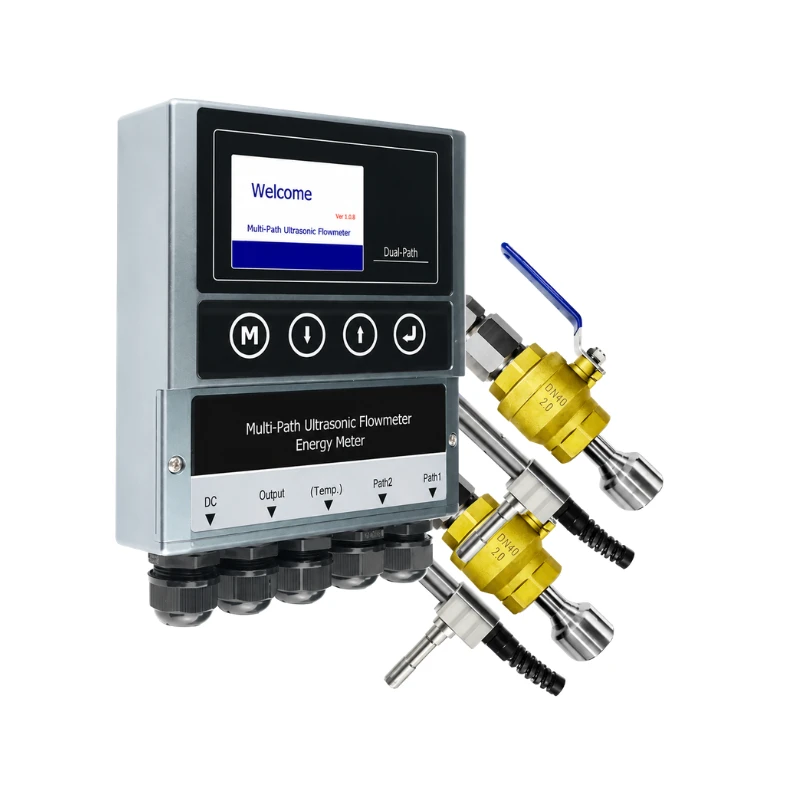

BBUFM-DP es un caudalímetro ultrasónico de líquidos de doble vía y montaje externo basado en el principio de tiempo de tránsito. Dos pares de transductores crean dos trayectorias de medición en la misma tubería, lo que permite mostrar por separado el caudal, la velocidad, los totales netos positivos y negativos y la información de diagnóstico de cada vía.
La configuración de doble vía mejora la estabilidad de la medición a largo plazo y aporta más datos para evaluar el estado de las trayectorias acústicas y de la instalación. Los transductores externos se instalan en el exterior de la tubería sin cortarla. Las aplicaciones típicas incluyen abastecimiento de agua, tratamiento de aguas, procesos químicos, riego y tuberías de proceso industrial.
Características clave
- Dos trayectorias acústicas que miden la misma tubería
- Caudal, velocidad, totalizador y diagnóstico de errores independientes para cada vía
- Medición externa no intrusiva sin contacto con el líquido
- Diseñado para tuberías llenas y líquidos con pequeñas burbujas o sólidos en suspensión
- Salidas 4–20 mA, de pulsos, de relé y RS485
- Sin partes móviles, baja pérdida de carga y mantenimiento mínimo
Aplicaciones típicas
- Líneas críticas de abastecimiento de agua y agua industrial
- Tratamiento de agua y aguas residuales
- Líquidos químicos y de proceso industrial
- Riego y grandes tuberías de transporte de agua
- Puntos de medición que requieren mayor estabilidad y diagnóstico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Principio de medición | Ultrasonido por tiempo de tránsito |
| Trayectorias acústicas | Doble vía |
| Medio | Líquido en tubería llena |
| Rango de velocidad | -12 a +12 m/s |
| Precisión | ±0,5% de la lectura; ±0,01 m/s en baja velocidad |
| Repetibilidad | 0,15% |
| Linealidad | ±0,5% |
| Tamaño de tubería | DN25 a DN5000 |
| Salida analógica | 4–20 mA, carga máxima de 750 Ω |
| Salida de pulsos | 0–9999 Hz, OCT |
| Salida de relé | SPST, máximo 1 Hz |
| Comunicación | RS485, protocolo Modbus |
| Alimentación | 24–36 VDC |
| Pantalla | TFT LCD de 3,5 pulgadas, 480 × 320 |
| Temperatura del transmisor | -40 a +60 °C |
| Temperatura estándar de los transductores | -40 a +80 °C |
| Humedad | Hasta 95% RH, sin condensación |
| Turbidez aplicable | 0–12000 NTU |
| Rango de pH aplicable | 6–9 |
| Carcasa del transmisor | Aluminio fundido, IP54 |
| Protección de los transductores | IP68 |
| Peso del transmisor | Aproximadamente 1,5 kg |
| Peso estándar del conjunto de transductores | Aproximadamente 1,5 kg |
Pantalla y diagnóstico
- Caudal y velocidad de ambas vías
- Totales positivos, negativos y netos
- Estado independiente de cada vía
- Números de error e información de diagnóstico
Transductores e instalación
| Elemento | Configuración disponible |
|---|---|
| Transductores estándar | Transductores externos de doble vía |
| Transductores opcionales | Transductores de inserción |
| Longitud estándar del cable | 10 m |
| Cable extendido | Hasta 200 m en incrementos de 5 m |
| Método de montaje | Métodos V, N, Z o W |
| Montaje del transmisor | Montaje en pared |
Información de selección
- Diámetro exterior o nominal de la tubería
- Material de la tubería, material del revestimiento y espesor de pared
- Tipo de líquido, turbidez y temperatura de funcionamiento
- Rango de caudal o velocidad requerido
- Disposición de montaje de los transductores
- Salidas, comunicación y longitud de cable requeridas
