Présentation du produit

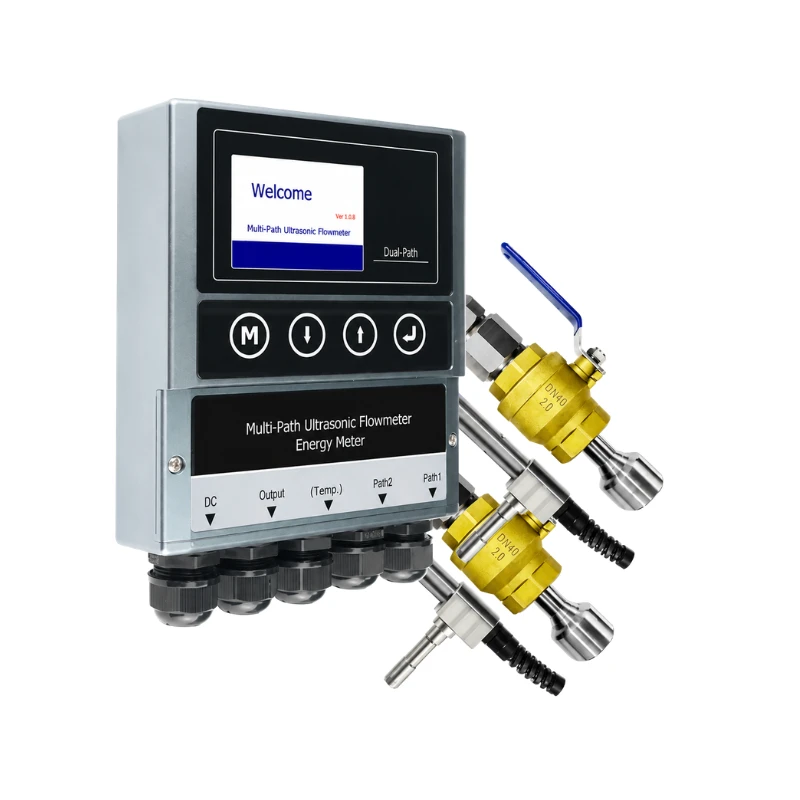

Le BBUFM-DP est un débitmètre ultrasonore fixe à double voie fondé sur le principe du temps de transit. Deux paires de transducteurs établissent deux trajets de mesure sur la même conduite. Le débit, la vitesse, les totaux positif, négatif et net ainsi que les informations de diagnostic sont disponibles pour chaque voie.
La disposition à double voie améliore la stabilité à long terme et fournit des informations supplémentaires sur l’état des trajets acoustiques et l’installation. Les transducteurs externes se montent sans découper la conduite. Les applications comprennent l’alimentation en eau, le traitement de l’eau, les procédés chimiques, l’irrigation et les conduites industrielles.
Caractéristiques principales
- Deux trajets acoustiques mesurant la même conduite
- Débit, vitesse, totalisateur et diagnostic d’erreur indépendants pour chaque voie
- Mesure externe non intrusive sans contact avec le liquide
- Conçu pour les conduites pleines et les liquides contenant peu de bulles ou de matières en suspension
- Sorties 4–20 mA, impulsionnelle, relais et RS485
- Aucune pièce mobile, faible perte de charge et entretien réduit
Applications courantes
- Conduites critiques d’alimentation en eau et d’eau industrielle
- Traitement de l’eau et des eaux usées
- Liquides chimiques et de procédés industriels
- Irrigation et grandes conduites de transfert d’eau
- Points nécessitant une stabilité et un diagnostic renforcés
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Principe de mesure | Temps de transit ultrasonore |
| Trajets acoustiques | Double voie |
| Fluide | Liquide en conduite pleine |
| Plage de vitesse | -12 à +12 m/s |
| Précision | ±0,5 % de la lecture ; ±0,01 m/s à faible vitesse |
| Répétabilité | 0,15 % |
| Linéarité | ±0,5 % |
| Diamètre de conduite | DN25 à DN5000 |
| Sortie analogique | 4–20 mA, charge maximale 750 Ω |
| Sortie impulsionnelle | 0–9999 Hz, OCT |
| Sortie relais | SPST, 1 Hz maximum |
| Communication | RS485, protocole Modbus |
| Alimentation | 24–36 VCC |
| Affichage | TFT LCD 3,5 pouces, 480 × 320 |
| Température du transmetteur | -40 à +60 °C |
| Température des transducteurs standard | -40 à +80 °C |
| Humidité | Jusqu’à 95 % HR, sans condensation |
| Turbidité applicable | 0–12000 NTU |
| Plage de pH applicable | 6–9 |
| Boîtier du transmetteur | Aluminium moulé, IP54 |
| Protection des transducteurs | IP68 |
| Poids du transmetteur | Environ 1,5 kg |
| Poids du jeu de transducteurs | Environ 1,5 kg |
Affichage et diagnostic
- Débit et vitesse des deux voies
- Totaux positif, négatif et net
- État indépendant de chaque voie
- Numéros d’erreur et informations de diagnostic
Transducteurs et installation
| Élément | Configuration disponible |
|---|---|
| Transducteurs standard | Transducteurs externes à double voie |
| Transducteurs en option | Transducteurs à insertion |
| Longueur de câble standard | 10 m |
| Câble prolongé | Jusqu’à 200 m par incréments de 5 m |
| Méthode de montage | V, N, Z ou W |
| Montage du transmetteur | Mural |
Informations de sélection
- Diamètre extérieur ou nominal de la conduite
- Matériau de conduite, revêtement et épaisseur de paroi
- Type de liquide, turbidité et température de fonctionnement
- Plage de débit ou de vitesse requise
- Disposition de montage des transducteurs
- Sorties, communication et longueur de câble requises
