Das Messgerät passend zur Aufgabe auswählen
Ein Clamp-on-Ultraschalldurchflussmesser misst von außen durch die Rohrwand. Er lässt sich installieren, ohne die Leitung zu trennen oder einen Sensor in die Flüssigkeit einzubringen. Dieser Vorteil macht die Geräte jedoch nicht beliebig austauschbar. Für eine Fachkraft, die während eines Energieaudits zehn Leitungen prüft, ist ein anderes Instrument sinnvoll als für eine Anlage, die kontinuierliche Durchflusswerte an das Leitsystem senden muss. Die Auswahl beginnt mit der betrieblichen Rolle; anschließend sind Rohr, Flüssigkeit, Messstelle, Ausgänge und Prüfplan auf diese Rolle abzustimmen.
Dieser Leitfaden vergleicht Handgeräte, tragbare und fest installierte Systeme, Doppelpfadgeräte sowie Ausführungen für kleine Rohre. Er nennt keine pauschale Genauigkeit für die Clamp-on-Messung. Das tatsächliche Ergebnis hängt von der gesamten Messkette ab: Rohrabmessungen, Wand und Auskleidung, Flüssigkeitsakustik, Wandlerauswahl und -abstand, Kopplung, Strömungsprofil, Signalqualität und Prüfung am Einsatzort. ISO 12242:2012 behandelt Ultraschall-Laufzeitdifferenzmesser für Flüssigkeiten in geschlossenen Leitungen und liefert Messprinzipien und Begriffe. Ein Produkt muss trotzdem an den Anforderungen des jeweiligen Projekts bewertet werden.
Was ein Clamp-on-Laufzeitdifferenzmesser erfasst

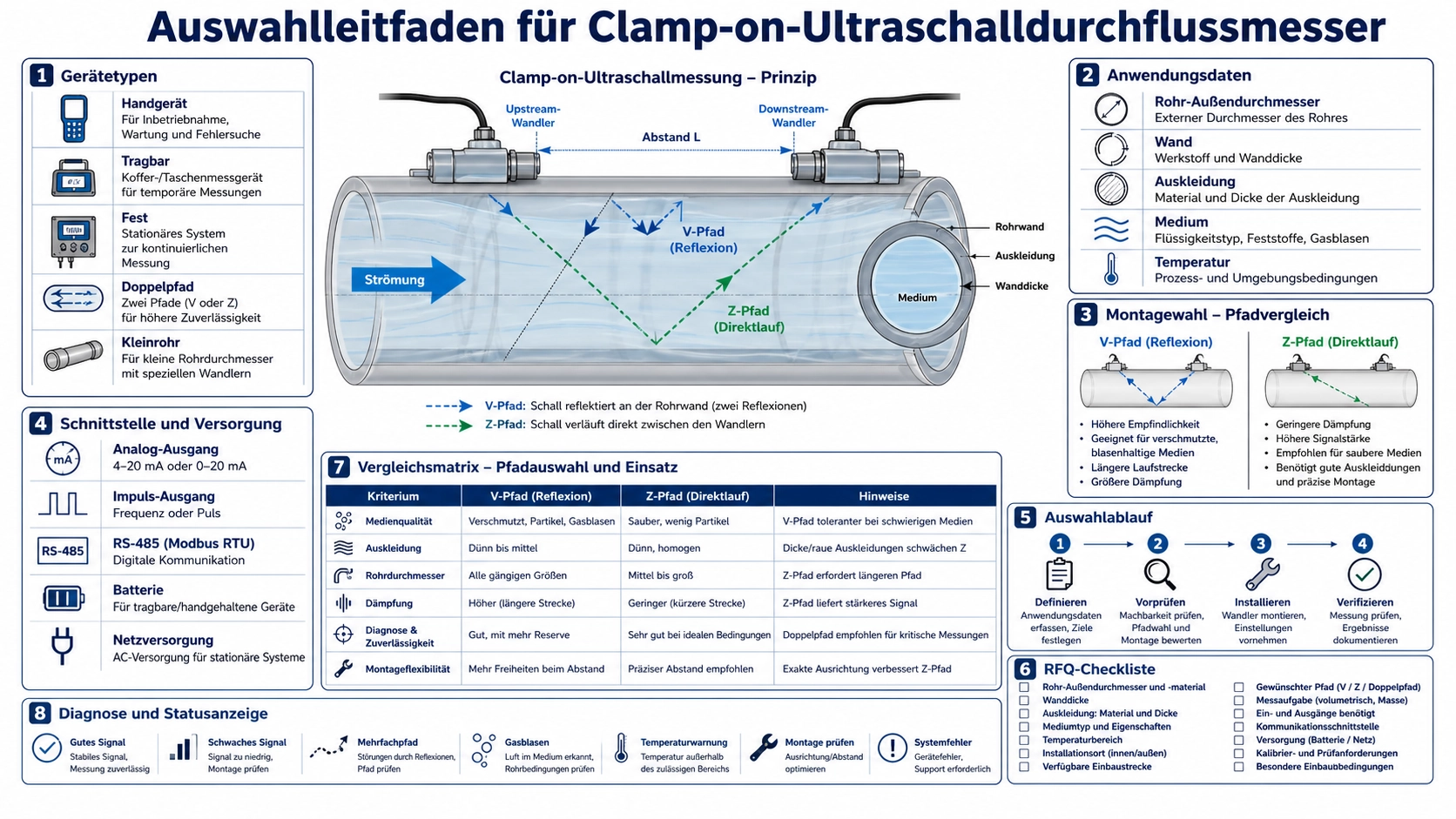

Ein typisches System verwendet zwei auf der Rohrwand angebrachte Wandler. Das Messgerät vergleicht die Laufzeit akustischer Impulse mit und gegen die Strömung. Die Differenz steht mit der axialen Geschwindigkeitskomponente entlang des Schallwegs in Beziehung. Aus der berechneten Geschwindigkeit und der konfigurierten Rohrgeometrie bestimmt das Gerät den Volumenstrom.
Daher reicht die Rohrnennweite als Eingabe nicht aus. Außendurchmesser, Wanddicke, Werkstoff, Material und Dicke einer Innenauskleidung, Flüssigkeit sowie Wandleranordnung beeinflussen den berechneten Weg. Eine falsche Wanddicke kann ein plausibles Signal erzeugen und dennoch Abstand oder Durchfluss verfälschen. Klären Sie vor der Auswahl, ob diese Werte bekannt sind oder am Standort gemessen werden können.
Bauformen im Vergleich
| Konfiguration | Geeignete Aufgabe | Wichtige Auswahlfragen | Zu prüfende Grenze |
|---|---|---|---|
| Handgerät | Punktmessung, hydraulischer Abgleich, Fehlersuche und Wechsel zwischen Anlagen | Gewicht, Akkulaufzeit, Datenerfassung, Wandlersatz und Feldschutz | Ersetzt keine dauerhaften Ausgänge oder unbeaufsichtigte Aufzeichnung, sofern nicht ausdrücklich vorgesehen |
| Tragbares System | Zeitlich begrenzte Kampagnen, Audits, längere Aufzeichnung und Berichte | Speicher, Kanäle, Versorgung, Koffer, Kommunikation und Berichtserstellung | Temporäre Befestigung und Koppelmittel müssen während der Kampagne stabil bleiben |
| Fest installiert | Kontinuierliche Überwachung und Anschluss an SPS, SCADA oder Energiesystem | Versorgung, Analog- und Impulsausgänge, RS485/Modbus, Alarme, Gehäuse und Montage | Erfordert eine qualifizierte dauerhafte Messstelle und ein Inbetriebnahmeprotokoll |
| Festes Doppelpfadsystem | Messstellen mit zwei Schallwegen für Redundanz oder bessere Abbildung des Geschwindigkeitsprofils | Pfadgeometrie, Kanalberechnung, Einbauraum, Diagnose und Annahmeverfahren | Zwei Pfade korrigieren weder falsche Rohrdaten noch ein grundsätzlich ungeeignetes Strömungsprofil |
| Clamp-on für kleine Rohre | Kompakte Rohre, an denen herkömmliche Außenwandler schwer wiederholbar zu positionieren sind | Zulässiger Außendurchmesser, Halterungsgeometrie, Rohrwerkstoff, Flüssigkeit und Temperatur | Mechanischer Sitz und akustische Kopplung reagieren empfindlicher auf die genaue Rohrkonstruktion |
Mit dem Einsatzbereich von Rohr und Flüssigkeit beginnen
Erfassen Sie minimalen und maximalen Außendurchmesser und verlassen Sie sich nicht nur auf DN oder NPS. Bestimmen Sie Werkstoff, Wanddickenreihe oder Messwert, Innenauskleidung, Außenbeschichtung, Korrosionszustand und zugängliche Länge. An einem alten Rohr kann eine Dickenmessung oder dokumentierte Inspektion zuverlässiger als die Nennwanddicke sein. Der Wandler muss auf tragfähigem Material sitzen, nicht auf losem Zunder, einer Schweißraupe oder starkem Lochfraß.
Laufzeitdifferenzgeräte benötigen einen nutzbaren Schallweg durch die Flüssigkeit. Schwebstoffe, mitgeführtes Gas, Mehrphasenströmung und starke Belüftung können das Signal dämpfen oder streuen. Die Angabe „Abwasser“ oder „Chemikalie“ reicht für die Auswahl nicht. Beschreiben Sie Zusammensetzung, Temperaturbereich, erwartete Feststoffe oder Blasen und ob das Rohr vollständig gefüllt bleibt. Kann die Übertragung nicht stabil bleiben, ist möglicherweise ein anderes Messprinzip besser geeignet.
Das Instrument auf den Arbeitsablauf abstimmen
Punktmessung und Instandhaltung
Für ein Instandhaltungsteam, das jeweils eine Anlage misst, sind schnelle Einrichtung, gut lesbare Diagnose, ein handhabbarer Wandlersatz und zuverlässiger Akkubetrieb wichtiger als dauerhafte Ein- und Ausgänge. Der BBUFM-H Clamp-on-Durchflussmesser als Handgerät entspricht diesem Format. Legen Sie bereits vor dem Kauf fest, wie Messungen gespeichert und verglichen werden. Ein Anzeigewert ohne Rohrdaten, Signalstatus und Messort lässt sich später kaum prüfen.
Temporäre Aufzeichnung und Energieaudits
Ein tragbarer Durchflussmesser kann bei einer Messkampagne Stunden oder Tage am selben Rohr verbleiben. Berücksichtigen Sie deshalb Speicherkapazität, Abtastintervall, Uhrzeitbehandlung, Export, externe Versorgung, Akkumanagement und Schutz der temporären Kabel und Wandler. Der tragbare BBUFM-P ist für solche Feldarbeiten vorgesehen; der BBUFM-PR mit Drucker unterstützt Abläufe, die sofort einen Papierbeleg verlangen. Ein Ausdruck ersetzt keine elektronische Rückverfolgbarkeit. Legen Sie fest, welcher Datensatz verbindlich ist.
Dauerhafte Prozess- oder Versorgungsüberwachung
Für den Dauerbetrieb sind Stromversorgung, Ausgangsskalierung, Fehlerzustand, Protokoll, Zählwerksbehandlung, Gehäusestandort, Kabellänge, Erdung und Wartungszugang zu bestätigen. Der fest installierte Clamp-on-Durchflussmesser BBUFM-F ist eine permanente Einpfadlösung. Wenn das Projekt zwei Schallwege verlangt, ist der BBUFM-DP zu prüfen. Der Abnahmeplan muss beschreiben, wie der installierte Wert mit einer Referenz oder Prozessbilanz verglichen wird.
Nicht allein nach der Genauigkeitsangabe entscheiden
Eine Katalogangabe zur Genauigkeit ist nur zusammen mit ihren Bedingungen aussagekräftig. Bei externer Messung entstehen weitere Unsicherheitsanteile durch Rohrabmessungen, angenommene Schallgeschwindigkeit, Wandlerposition, Koppelmittel und Geschwindigkeitsprofil. Wiederholbarkeit an einer unveränderten Installation ist nicht dasselbe wie Reproduzierbarkeit nach Abnehmen und erneutem Montieren. Auch die Übereinstimmung mit einem zweiten Feldgerät stellt keine Rückführbarkeit her, wenn beide denselben unbekannten Prozessfehler sehen.
Fragen Sie, wie der Anbieter Genauigkeit definiert, welche Rohr- und Strömungsbedingungen der Angabe zugrunde liegen, welcher Geschwindigkeitsbereich nutzbar ist, welche Diagnosewerte erforderlich sind und wie verifiziert werden soll. Für Abrechnung, gesetzliche Metrologie oder einen vertraglichen Leistungstest ist vorab zu klären, ob die maßgebliche Vorschrift ein Clamp-on-System als Abrechnungswert akzeptiert.
Einbaugrenzen mit Einfluss auf die Auswahl
- Gerade Rohrstrecke: erfassen Sie Bögen, Ventile, Pumpen, Reduzierungen und Abzweige. Maßgeblich sind Geräteanleitung und Projektverfahren, nicht eine allgemeine Faustregel.
- Schallweg: bestätigen Sie, dass Rohr und Flüssigkeit unterstützt werden und ein sinnvoller Wandlerabstand berechnet werden kann.
- Montageart: V-, Z- oder eine andere Anordnung verändern Schallweg und Zugang. Entscheiden Sie nicht nur nach Rohrdurchmesser.
- Oberfläche: planen Sie sicheren Zugang zum Entfernen loser Farbe, von Rost und Zunder sowie zum Erneuern des Koppelmittels ein.
- Umgebung: bewerten Sie Rohr- und Lufttemperatur, Kondensation, Schwingung, Reinigung, Sonne, Ex-Schutz und Kabelführung.
- Volles Rohr: vermeiden Sie Stellen, an denen sich Gas sammelt oder die Leitung teilweise leerläuft.
Der Leitfaden zur Installation und Inbetriebnahme von Clamp-on-Ultraschalldurchflussmessern überführt diese Grenzen in ein Feldverfahren. Liefert eine Messstelle bereits schwache oder instabile Werte, verwenden Sie zuerst den Leitfaden zur Fehlersuche an Clamp-on-Durchflussmessern, bevor ein anderer Messumformer als Lösung angenommen wird.
Vollständige Angaben für Beschaffung und Angebot
- Nennen Sie die Aufgabe: Punktprüfung, temporäre Aufzeichnung, dauerhafte Überwachung, Eingang einer Energieberechnung oder Referenzvergleich.
- Geben Sie Außendurchmesser, Wanddicke, Werkstoff, Auskleidung, Beschichtung, Zustand und zugängliche Länge an.
- Beschreiben Sie Flüssigkeit, Temperatur, Druck, Feststoffe, Blasen und Füllzustand.
- Definieren Sie minimalen, normalen und maximalen Durchfluss oder Geschwindigkeit einschließlich möglicher Rückströmung.
- Listen Sie Ausgänge, Protokoll, Zählwerk, Abtastung, Speicher, Versorgung und Gehäusebedingungen auf.
- Zeigen Sie die Rohrführung stromaufwärts und stromabwärts mit Abständen zu Störungen und Fotos der Messstelle.
- Beschreiben Sie Prüfverfahren und Annahmekriterium.
Häufige Fragen
Ist ein tragbares Gerät genauer als ein fest installiertes?
Die Tragbarkeit bestimmt nicht die Genauigkeit. Wandlersatz, Elektronik, Rohrdaten, Einbau, Strömungsprofil, Signalverarbeitung und Prüfbedingungen bestimmen das Ergebnis. Vergleichen Sie dokumentierte Spezifikationen und Versuchsbedingungen der konkreten Konfigurationen.
Kann ein Clamp-on-Gerät jede Flüssigkeitsleitung messen?
Nein. Abmessungen und Werkstoffe müssen unterstützt sein, die Leitung muss einen ausreichenden Schallweg bieten und die Flüssigkeit eine stabile Laufzeitübertragung erlauben. Stark belüftete oder mehrphasige Anwendungen können ein anderes Verfahren erfordern.
Wann ist ein Doppelpfadgerät sinnvoll?
Wenn zwei Wege für Redundanz, Diagnose oder bessere Darstellung eines nicht idealen Profils gefordert werden und die Messstelle die Geometrie zulässt. Doppelpfade ersetzen weder korrekte Eingaben noch einen geeigneten hydraulischen Ort oder die Inbetriebnahme.
Welche Daten gehören in eine Angebotsanfrage?
Senden Sie Messaufgabe, Rohrkonstruktion, Flüssigkeit und Temperatur, Durchflussbereich, Anlagenlayout, Ausgänge, Versorgung, Umgebung, Prüfanforderung und Stückzahl. Fotos und eine einfache Rohrskizze vermeiden unnötige Annahmen.
Referenz und nächster Schritt
Für genormte Begriffe und den messtechnischen Rahmen siehe ISO 12242:2012, Messung des Durchflusses in geschlossenen Leitungen — Ultraschall-Laufzeitdifferenzmesser für Flüssigkeiten. Die Norm stellt einen Rahmen bereit; zuständige Fachleute müssen die geltende Ausgabe, Projektspezifikation und örtlichen Anforderungen bestätigen.
Um eine Clamp-on-Messstelle mit Deep Minds Ultrasonic zu besprechen, senden Sie Außendurchmesser, Wand und Auskleidung, Flüssigkeit, Temperatur, Durchflussbereich, vorgesehenen Einbauort, Ausgänge, Versorgung, Aufzeichnungsbedarf und Stückzahl. Damit lässt sich die Auswahl an der tatsächlichen Aufgabe statt nur an einer Modellbezeichnung prüfen.
