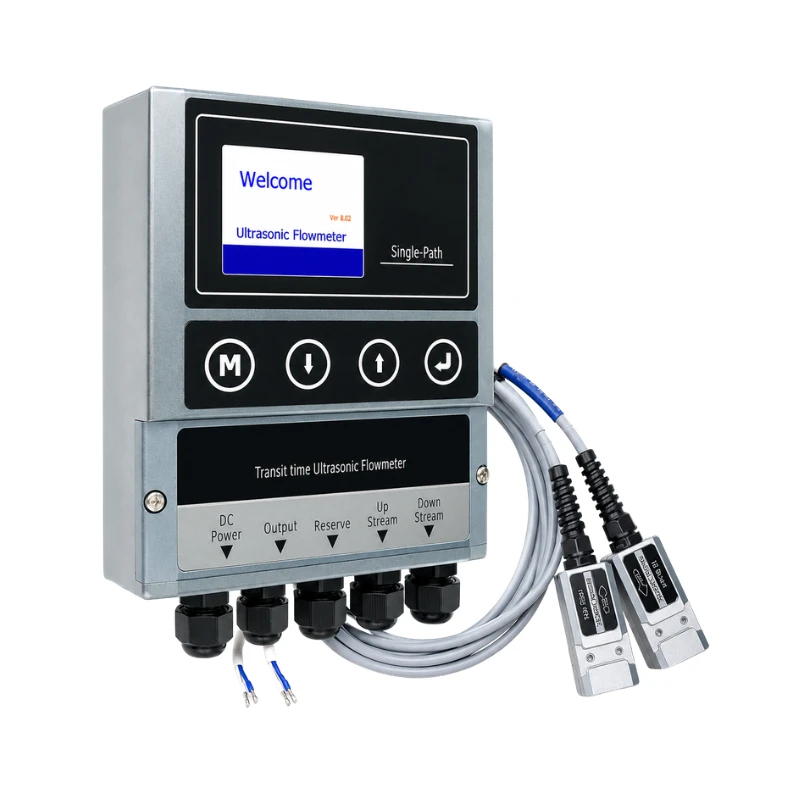

BBUFM-F Festes Ultraschall-Durchflussmessgerät für Flüssigkeiten mit Anlegeausführung

BBUFM-F festes Ultraschall-Durchflussmessgerät für Flüssigkeiten mit Anlegeausführung

Produktübersicht

BBUFM-F ist ein festes Ultraschall-Flüssigkeitsdurchflussmessgerät auf Basis des Laufzeitverfahrens. Die Anlegewandler werden außen an der Rohrleitung montiert, sodass kein Rohrschnitt und kein Prozessstillstand erforderlich sind. Es ist für die kontinuierliche Durchflussüberwachung in vollgefüllten Rohrleitungen ausgelegt.

Das Gerät misst Momentandurchfluss, Geschwindigkeit, Vorwärtsgesamtsumme, Rückwärtsgesamtsumme und Nettosumme. Typische Anwendungen sind Wasserversorgung, Wasseraufbereitung, chemische Prozesse, Bewässerung, Kesselsysteme und industrielle Prozessleitungen.

Hauptmerkmale

  • Nichtinvasive Anlegemessung ohne Kontakt mit dem Medium
  • Ausgelegt für vollgefüllte Rohrleitungen und tolerant gegenüber kleinen Mengen an Luftblasen oder Schwebstoffen
  • Vorwärts-, Rückwärts- und Nettodurchflusssummierung
  • Analoge, Impuls-, Relais- und digitale Kommunikationsausgänge
  • Standard- und Erweiterungsausführung für unterschiedliche Genauigkeits- und Rohrgrößenanforderungen
  • Keine beweglichen Teile, geringer Druckverlust und minimaler Wartungsaufwand

Typische Anwendungen

  • Industrielles Umlauf- und Kühlwasser
  • Wasserversorgung, Rohwasser und Abwasseraufbereitung
  • Chemische und industrielle Prozessflüssigkeiten
  • Bewässerung und Wasserverteilungsnetze
  • Durchflussüberwachung an Kesseln und Energiesystemen

Technische Daten

Parameter Standardausführung Erweiterte Ausführung
Messprinzip Ultraschall-Laufzeitverfahren Ultraschall-Laufzeitverfahren
Medium Flüssigkeit in vollgefüllter Rohrleitung Flüssigkeit in vollgefüllter Rohrleitung
Geschwindigkeitsbereich -12 bis +12 m/s -12 bis +12 m/s
Genauigkeit ±1,0% vom Messwert ±0,5% vom Messwert
Wiederholbarkeit 0,2% 0,2%
Linearität ±1,0% ±0,5%
Rohrgröße DN25 bis DN2000 DN25 bis DN5000
Anzeige 2,2-Zoll-TFT-LCD, 320 × 240 2,8-Zoll-TFT-LCD, 320 × 240
Analogausgang 4–20 mA, maximale Last 750 Ω 4–20 mA, maximale Last 750 Ω
Impulsausgang 0–9999 Hz, OCT 0–9999 Hz, OCT
Relaisausgang SPST, max. 1 Hz SPST, max. 1 Hz
Kommunikation RS485, Modbus-Protokoll RS485, Modbus-Protokoll
Versorgungsspannung 24–36 VDC 24–36 VDC
Transmittertemperatur -40 bis +60 °C -40 bis +60 °C
Standardtemperatur der Wandler -40 bis +80 °C -40 bis +80 °C
Luftfeuchte Bis zu 95% RH, nicht kondensierend Bis zu 95% RH, nicht kondensierend
Gehäuse des Transmitters Technischer Kunststoff Aluminium-Druckguss

Wandler und Installation

Die Standardausführung verwendet Anlegewandler. Je nach Rohrdurchmesser, Rohrmaterial, Wandstärke, akustischen Eigenschaften der Flüssigkeit und verfügbarer gerader Rohrstrecke können V-, N-, Z- oder W-Montagen gewählt werden.

Position Verfügbare Optionen
Wandlertyp Anlegewandler; Einstecktyp optional
Wandlerkabel 10 m standard; verlängerte Längen verfügbar
Montageverfahren V-, N-, Z- oder W-Verfahren
Kommunikation RS485 / Modbus
Fernübertragung Optionales Modul für ferne Kommunikation

Auswahlinformationen

  • Außendurchmesser oder Nenndurchmesser der Rohrleitung
  • Rohr- und Auskleidungsmaterialien
  • Wand- und Auskleidungsstärken
  • Flüssigkeitstyp und Betriebstemperatur
  • Erforderlicher Durchfluss- oder Geschwindigkeitsbereich
  • Erforderliche Ausgänge, Kommunikation und Kabellänge
  • Installationsmethode und Anforderungen an den Umgebungsschutz
