Présentation du produit

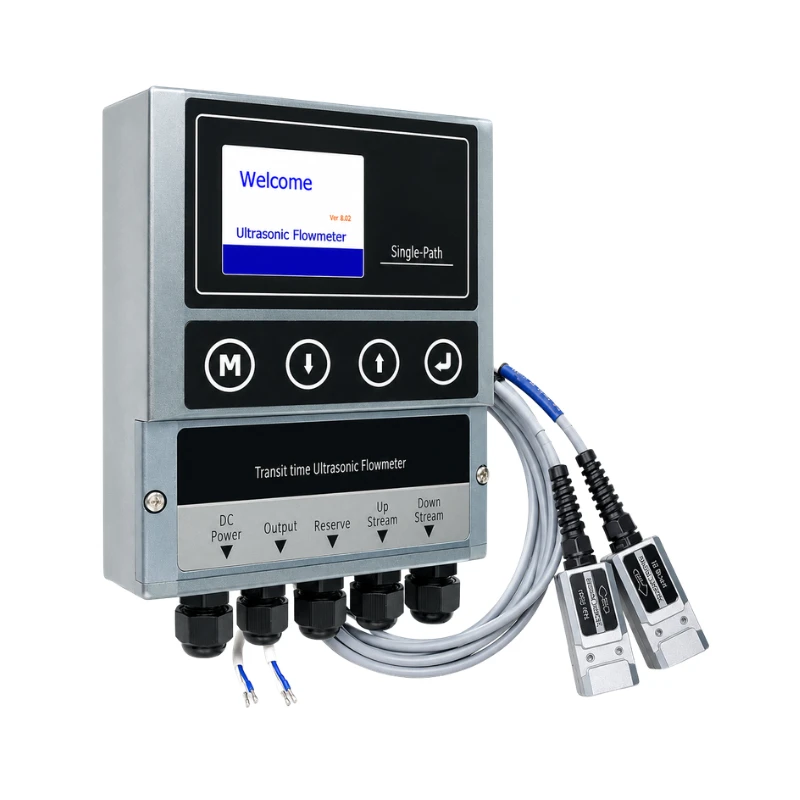

Le BBUFM-F est un débitmètre ultrasonore fixe à transducteurs externes destiné à la surveillance continue du débit dans les conduites pleines. Il utilise le principe du temps de transit et mesure le débit depuis l’extérieur, sans découper la conduite ni placer de pièces mobiles dans le liquide.
Deux configurations de performance sont proposées. La configuration Standard convient aux mesures industrielles courantes, tandis que la configuration Haute précision étend la plage de diamètres et améliore la précision pour les applications plus exigeantes.
Caractéristiques principales
- Mesure ultrasonore externe non intrusive
- Aucune découpe de conduite, aucune pièce mobile et aucune perte de charge supplémentaire
- Configurations Standard et Haute précision
- Large plage de diamètres jusqu’à 5000 mm
- Sorties analogique 4–20 mA, impulsion/OCT et relais
- Communication RS485 avec protocole Modbus
- Alimentation 24–36 VCC
- Transducteurs externes pour les liquides propres
Applications courantes
- Systèmes d’eau de procédé industriels
- Alimentation et traitement de l’eau
- Boucles d’eau glacée et d’eau de refroidissement CVC
- Transfert de liquides chimiques et de procédé
- Réseaux de services publics et systèmes de gestion de l’énergie
- Surveillance du débit dans les conduites de grand diamètre
Liquides compatibles
Le BBUFM-F est destiné aux liquides compatibles avec la mesure ultrasonore par temps de transit, notamment les liquides propres ou relativement propres offrant un trajet acoustique stable dans une conduite pleine.
Spécifications techniques
| Paramètre | Standard | Haute précision |
|---|---|---|
| Principe de mesure | Temps de transit ultrasonore | |
| Plage de vitesse | 0 à ±12 m/s | 0 à ±12 m/s |
| Précision | ±1,0 % de la valeur mesurée | ±0,5 % de la valeur mesurée |
| Répétabilité | 0,2 % | 0,15 % |
| Linéarité | ±1,0 % | ±0,5 % |
| Diamètre de conduite | 25 à 2000 mm | 25 à 5000 mm |
| Sortie analogique | 4–20 mA, charge maximale 750 Ω | |
| Sortie impulsionnelle | 0–9999 Hz, OCT | |
| Sortie relais | SPST, 1 Hz max. | |
| Communication | RS485, protocole Modbus | |
| Alimentation | 24–36 VCC | |
| Affichage | TFT LCD 2,2 pouces, 320 × 240 | TFT LCD 2,8 pouces, 320 × 240 |
| Température du transmetteur | -40 à 60 °C | |
| Température des transducteurs standard | -40 à 80 °C | |
| Humidité | Jusqu’à 95 % HR, sans condensation | |
| Boîtier du transmetteur | Boîtier en plastique PC | Aluminium moulé sous pression |
Options de configuration
| Configuration | Utilisation recommandée |
|---|---|
| Standard | Mesure fixe courante ; précision ±1,0 % ; diamètres de 25 à 2000 mm |
| Haute précision | Applications de haute précision et de grand diamètre ; précision ±0,5 % ; diamètres de 25 à 5000 mm |
Matériaux de conduite compatibles
- Acier au carbone
- Acier inoxydable
- Cuivre
- PVC et autres conduites en plastique adaptées
- Autres matériaux acoustiquement conducteurs, sous réserve de confirmation de l’application
Méthodes d’installation
Les trajets ultrasonores V, Z, N et W peuvent être utilisés selon le diamètre, l’état de la conduite et la longueur droite disponible. L’espacement des transducteurs et la méthode d’installation doivent être définis pour la conduite réelle.
Informations de sélection
- Diamètre extérieur et épaisseur de paroi de la conduite
- Matériau de la conduite et revêtement éventuel
- Nom et température du liquide
- Plage de débit prévue
- Niveau de précision requis
- Longueur droite disponible
- Sorties et interface de communication requises
