Descripción general del producto

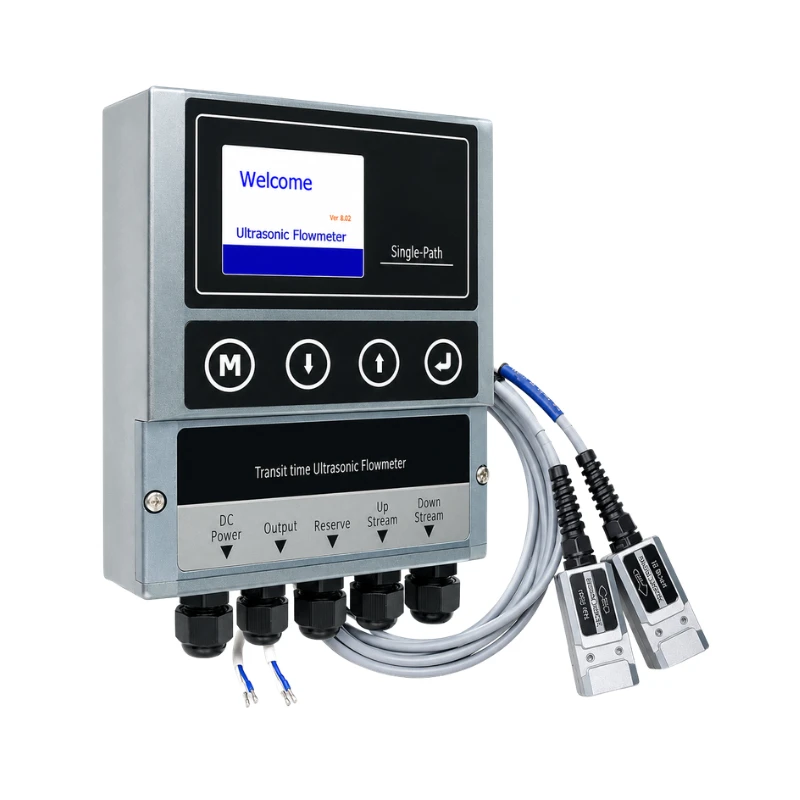

BBUFM-F es un caudalímetro ultrasónico fijo de montaje externo para la supervisión continua del caudal en tuberías llenas. Utiliza el principio de tiempo de tránsito y mide desde el exterior, por lo que puede instalarse sin cortar la tubería ni colocar partes móviles en el líquido.
Está disponible en dos configuraciones de rendimiento. La configuración Estándar está destinada a la medición industrial general, mientras que la configuración de Alta precisión amplía el rango de tamaños de tubería y mejora la precisión para aplicaciones más exigentes.
Características principales
- Medición ultrasónica no invasiva con transductores externos
- Sin cortar la tubería, sin partes móviles y sin pérdida de presión adicional
- Configuraciones Estándar y de Alta precisión
- Amplio rango de tuberías de hasta 5000 mm
- Salidas analógica de 4–20 mA, de pulsos/OCT y de relé
- Comunicación RS485 con protocolo Modbus
- Alimentación de 24–36 VDC
- Transductores externos para aplicaciones con líquidos limpios
Aplicaciones típicas
- Sistemas industriales de agua de proceso
- Abastecimiento y tratamiento de agua
- Circuitos de agua fría y de refrigeración HVAC
- Transferencia de líquidos químicos y de proceso
- Sistemas de servicios y gestión energética
- Supervisión de caudal en tuberías de gran diámetro
Líquidos adecuados
BBUFM-F está destinado a líquidos aptos para la medición ultrasónica por tiempo de tránsito, especialmente líquidos limpios o relativamente limpios con una trayectoria acústica estable y una tubería llena.
Especificaciones técnicas
| Parámetro | Estándar | Alta precisión |
|---|---|---|
| Principio de medición | Tiempo de tránsito ultrasónico | |
| Rango de velocidad | 0 a ±12 m/s | 0 a ±12 m/s |
| Precisión | ±1,0% del valor medido | ±0,5% del valor medido |
| Repetibilidad | 0,2% | 0,15% |
| Linealidad | ±1,0% | ±0,5% |
| Tamaño de tubería | 25 a 2000 mm | 25 a 5000 mm |
| Salida analógica | 4–20 mA, carga máxima de 750 Ω | |
| Salida de pulsos | 0–9999 Hz, OCT | |
| Salida de relé | SPST, máx. 1 Hz | |
| Comunicación | RS485, protocolo Modbus | |
| Alimentación | 24–36 VDC | |
| Pantalla | TFT LCD de 2,2 pulgadas, 320 × 240 | TFT LCD de 2,8 pulgadas, 320 × 240 |
| Temperatura del transmisor | -40 a 60 °C | |
| Temperatura del transductor estándar | -40 a 80 °C | |
| Humedad | Hasta 95% RH, sin condensación | |
| Carcasa del transmisor | Carcasa de plástico PC | Aluminio fundido a presión |
Opciones de configuración
| Configuración | Uso recomendado |
|---|---|
| Estándar | Medición fija general; precisión de ±1,0%; tuberías de 25 a 2000 mm |
| Alta precisión | Aplicaciones de mayor precisión y tuberías grandes; precisión de ±0,5%; tuberías de 25 a 5000 mm |
Materiales de tubería compatibles
- Acero al carbono
- Acero inoxidable
- Cobre
- PVC y otras tuberías de plástico adecuadas
- Otros materiales con buena conducción acústica, sujetos a confirmación de la aplicación
Métodos de instalación
Pueden utilizarse trayectorias ultrasónicas V, Z, N y W según el diámetro, el estado de la tubería y la longitud recta disponible. La separación de los transductores y el método de instalación deben seleccionarse para la tubería real.
Información de selección
- Diámetro exterior y espesor de pared de la tubería
- Material de la tubería y revestimiento, si existe
- Nombre y temperatura del líquido
- Rango de caudal previsto
- Nivel de precisión requerido
- Longitud recta disponible
- Salida e interfaz de comunicación requeridas
