产品概述

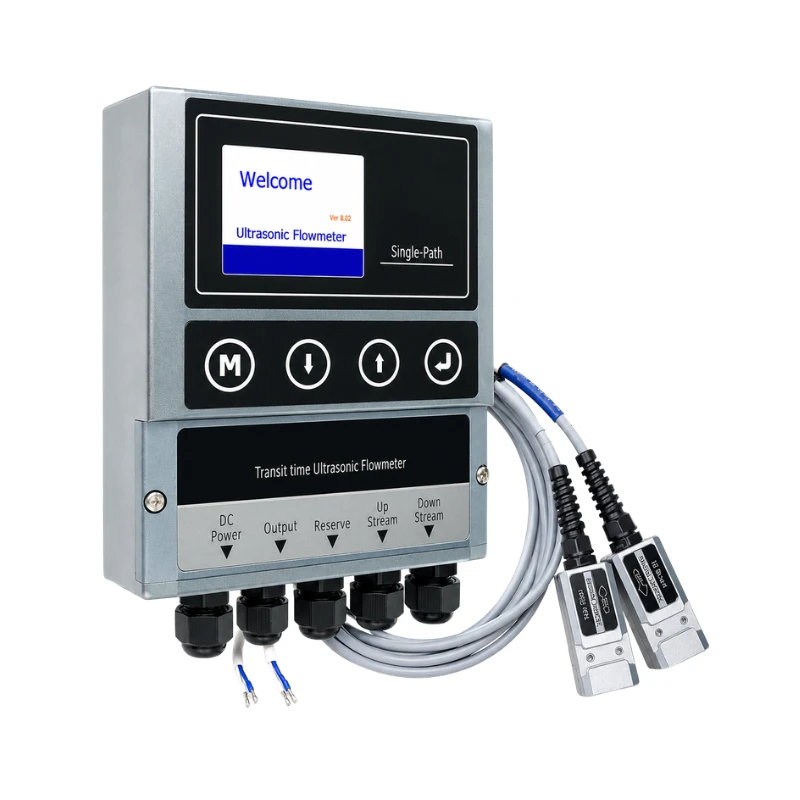

BBUFM-F 是一款采用时差法测量原理的固定式超声波液体流量计。外夹式换能器安装在管道外壁，无需切管或停产，适用于满管液体的长期流量监测。
产品可测量瞬时流量、流速、正向累积量、反向累积量和净累积量，适用于供水、水处理、化工、灌溉、锅炉及工业过程管路。
产品特点
- 外夹式非侵入测量，不接触被测介质
- 适用于满管液体，允许存在少量气泡或悬浮物
- 支持正向、反向及净累积流量
- 支持模拟量、脉冲、继电器和数字通信
- 可选标准型与扩展型，覆盖不同精度和管径需求
- 无活动部件，压损低，维护量小
典型应用
- 工业循环水与冷却水
- 自来水、原水及污水处理
- 化工与工业过程液体
- 农业灌溉和供水管网
- 锅炉及能源系统流量监测
技术参数
| 参数 | 标准型 | 扩展型 |
|---|---|---|
| 测量原理 | 时差法超声波 | 时差法超声波 |
| 适用介质 | 满管液体 | 满管液体 |
| 流速范围 | -12 至 +12 m/s | -12 至 +12 m/s |
| 测量精度 | ±1.0% 测量值 | ±0.5% 测量值 |
| 重复性 | 0.2% | 0.2% |
| 线性度 | ±1.0% | ±0.5% |
| 适用管径 | DN25 至 DN2000 | DN25 至 DN5000 |
| 显示屏 | 2.2 英寸 TFT LCD，320 × 240 | 2.8 英寸 TFT LCD，320 × 240 |
| 模拟输出 | 4–20 mA，最大负载 750 Ω | 4–20 mA，最大负载 750 Ω |
| 脉冲输出 | 0–9999 Hz，OCT | 0–9999 Hz，OCT |
| 继电器输出 | SPST，最大 1 Hz | SPST，最大 1 Hz |
| 通信接口 | RS485，Modbus 协议 | RS485，Modbus 协议 |
| 电源 | 24–36 VDC | 24–36 VDC |
| 主机工作温度 | -40 至 +60 °C | -40 至 +60 °C |
| 标准换能器温度 | -40 至 +80 °C | -40 至 +80 °C |
| 环境湿度 | 最高 95% RH，无冷凝 | 最高 95% RH，无冷凝 |
| 主机外壳 | PC 工程塑料 | 压铸铝合金 |
换能器与安装
标准配置采用外夹式换能器。根据管径、管材、壁厚、液体声学特性和现场直管段条件，可采用 V、N、Z 或 W 安装方式。
| 项目 | 可选配置 |
|---|---|
| 换能器形式 | 外夹式；插入式可选 |
| 换能器电缆 | 标准 10 m，可延长 |
| 安装方式 | V 法、N 法、Z 法、W 法 |
| 通信 | RS485 / Modbus |
| 远程传输 | 可配远程通信模块 |
选型信息
- 管道外径或公称直径
- 管材与衬里材料
- 管道壁厚与衬里厚度
- 被测液体名称及工作温度
- 流量或流速范围
- 所需输出、通信及电缆长度
- 现场安装方式与防护要求
