Produktübersicht

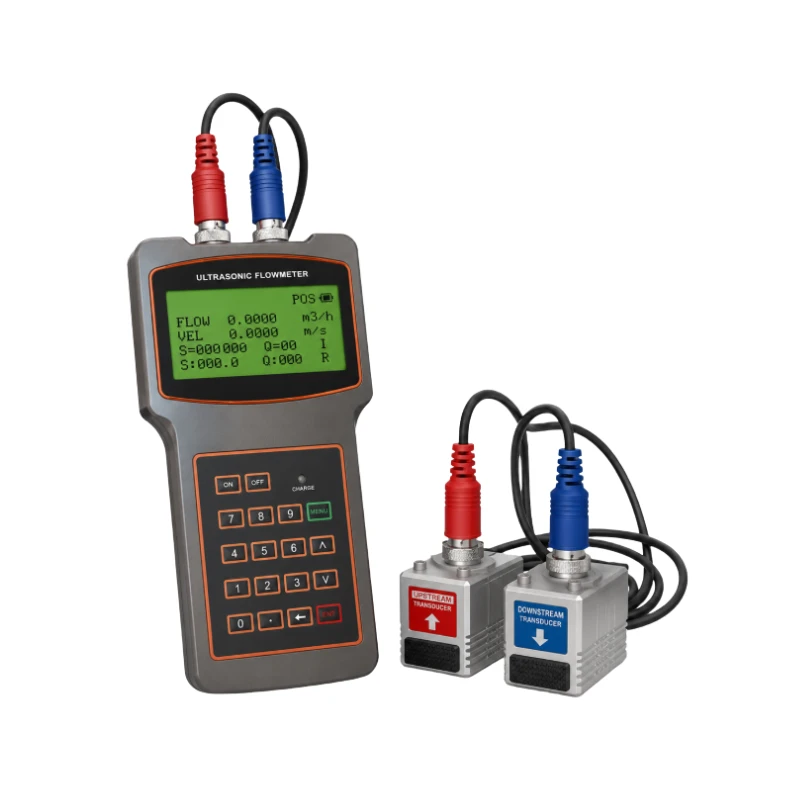

BBUFM-H ist ein tragbares Ultraschall-Durchflussmessgerät für Flüssigkeiten für Vor-Ort-Prüfungen, Inbetriebnahmen und schnelle Messungen. Magnetische oder haltermontierte Anlegewandler werden außen an der Rohrleitung befestigt, ohne den Durchfluss zu unterbrechen, die Rohrleitung zu schneiden oder zusätzlichen Druckverlust zu erzeugen.
Das Gerät zeigt den momentanen Durchfluss, die positive, negative und Netto-Gesamtsumme, die Geschwindigkeit und den Betriebsstatus an. Der integrierte Datenlogger speichert mehr als 2.000 Messdatensätze.
Hauptmerkmale
- Kompaktes tragbares Design für temporäre Messungen und Feldmessungen
- Nichtinvasive Anlegemessung ohne Druckverlust
- Messgenauigkeit von ±1%
- Rohrgrößen von DN15 bis DN6000, abhängig vom Wandler
- Standard- und Hochtemperaturwandler
- Hintergrundbeleuchtetes 4 × 16-Zeichen-LCD
- Integrierte Datenaufzeichnung und isolierte RS232-Kommunikation
- Mehr als 12 Stunden Batteriebetrieb
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Genauigkeit | ±1% |
| Linearität | 0,5% |
| Wiederholbarkeit | 0,2% |
| Fließgeschwindigkeitsbereich | 0 bis ±10 m/s |
| Rohrgröße | DN15 bis DN6000, abhängig vom Wandler |
| Rohrmaterialien | Stahl, Edelstahl, Gusseisen, Kupfer, Zement, PVC, Aluminium, Glasfaser und ausgekleidete Rohre |
| Messmedien | Wasser, Abwasser, Meerwasser, Öle, Chemikalien, Getränke und andere homogene, schallleitfähige Flüssigkeiten |
| Mediumtemperatur | -30 bis +160 °C, abhängig vom Wandler |
| Trübung | ≤10000 ppm bei begrenzter Blasenbildung |
| Anzeige | Hintergrundbeleuchtetes LCD mit 4 × 16 Zeichen |
| Datenspeicherung | Mehr als 2.000 Messdatensätze |
| Kommunikation | Isolierte RS232 |
| Umgebung des Hauptgeräts | -20 bis +60 °C; ≤85% RH |
| Schutzart der Wandler | IP67 |
| Batterie | Drei 1,2-V-AAA-Ni-MH-Akkus |
| Dauerbetrieb | Mehr als 12 Stunden |
| Netzadapter | 90 bis 260 VAC |
| Leistungsaufnahme | 1,5 W |
| Abmessungen des Hauptgeräts | 200 × 93 × 32 mm |
Wandleroptionen
| Wandlerkonfiguration | Rohrgröße | Temperaturbereich |
|---|---|---|
| Kleiner Anlegewandler | DN15 bis DN100 | -30 bis +90 °C |
| Mittlerer Anlegewandler | DN50 bis DN700 | -30 bis +90 °C |
| Großer Anlegewandler | DN300 bis DN6000 | -30 bis +90 °C |
| Hochtemperatur-Anlegewandler | DN15 bis DN6000 | Bis zu +160 °C |
| Anlegewandler mit Halterung | DN15 bis DN700 | -30 bis +90 °C |
| Hochtemperatur-Halterung | DN15 bis DN700 | Bis zu +160 °C |
Typische Anwendungen
- Prüfung von Wasserver- und -entsorgungsnetzen
- HVAC-, Kaltwasser- und Warmwassersysteme
- Durchflussprüfung in industriellen Rohrleitungen
- Öl-, Chemie- und Energieindustrie
- Inbetriebnahmen und temporäre Feldmessungen
