Descripción general

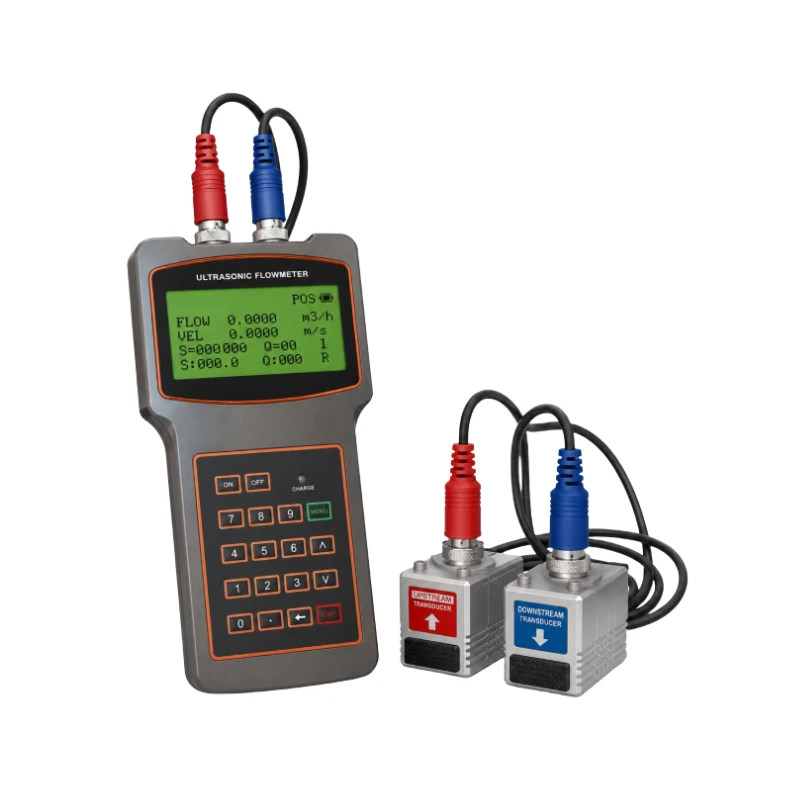

BBUFM-H es un caudalímetro ultrasónico portátil para inspecciones de campo, puesta en marcha y mediciones rápidas. Los transductores de montaje en pinza, con soporte magnético o de abrazadera, se fijan al exterior de la tubería sin detener el flujo, cortar la tubería ni añadir pérdida de carga.
El instrumento muestra el caudal instantáneo, los totales positivo, negativo y neto, la velocidad y el estado de funcionamiento. Su registrador interno almacena más de 2.000 mediciones.
Características clave
- Diseño portátil compacto para mediciones temporales y de campo
- Instalación externa no intrusiva, sin pérdida de carga
- Precisión de medición de ±1%
- Tamaños de tubería de DN15 a DN6000, según el transductor
- Transductores estándar y de alta temperatura
- Pantalla LCD retroiluminada de 4 × 16 caracteres
- Registro de datos integrado y comunicación RS232 aislada
- Más de 12 horas de funcionamiento continuo con batería
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Principio de medición | Ultrasonido por tiempo de tránsito |
| Precisión | ±1% |
| Linealidad | 0,5% |
| Repetibilidad | 0,2% |
| Rango de velocidad | 0 a ±10 m/s |
| Tamaño de tubería | DN15 a DN6000, según el transductor |
| Materiales de tubería | Acero, acero inoxidable, hierro fundido, cobre, cemento, PVC, aluminio, fibra de vidrio y tuberías revestidas |
| Líquidos medidos | Agua, aguas residuales, agua de mar, aceites, productos químicos, bebidas y otros líquidos homogéneos que conducen el ultrasonido |
| Temperatura del medio | -30 a +160 °C, según el transductor |
| Turbidez | ≤10000 ppm con pocas burbujas |
| Pantalla | LCD retroiluminada de 4 × 16 caracteres |
| Almacenamiento de datos | Más de 2.000 registros de medición |
| Comunicación | RS232 aislada |
| Entorno de la unidad principal | -20 a +60 °C; ≤85% RH |
| Protección del transductor | IP67 |
| Batería | Tres baterías Ni-MH AAA de 1,2 V |
| Funcionamiento continuo | Más de 12 horas |
| Adaptador | 90 a 260 VAC |
| Consumo | 1,5 W |
| Dimensiones de la unidad principal | 200 × 93 × 32 mm |
Opciones de transductor
| Configuración del transductor | Tamaño de tubería | Rango de temperatura |
|---|---|---|
| Transductor pequeño de pinza | DN15 a DN100 | -30 a +90 °C |
| Transductor mediano de pinza | DN50 a DN700 | -30 a +90 °C |
| Transductor grande de pinza | DN300 a DN6000 | -30 a +90 °C |
| Transductor de pinza de alta temperatura | DN15 a DN6000 | Hasta +160 °C |
| Transductor de pinza con soporte | DN15 a DN700 | -30 a +90 °C |
| Soporte de alta temperatura | DN15 a DN700 | Hasta +160 °C |
Aplicaciones típicas
- Inspección de redes de abastecimiento y drenaje
- Sistemas HVAC, agua fría y agua caliente
- Verificación del caudal en tuberías industriales
- Industrias del petróleo, química y energía
- Puesta en marcha y mediciones temporales de campo
