Présentation du produit

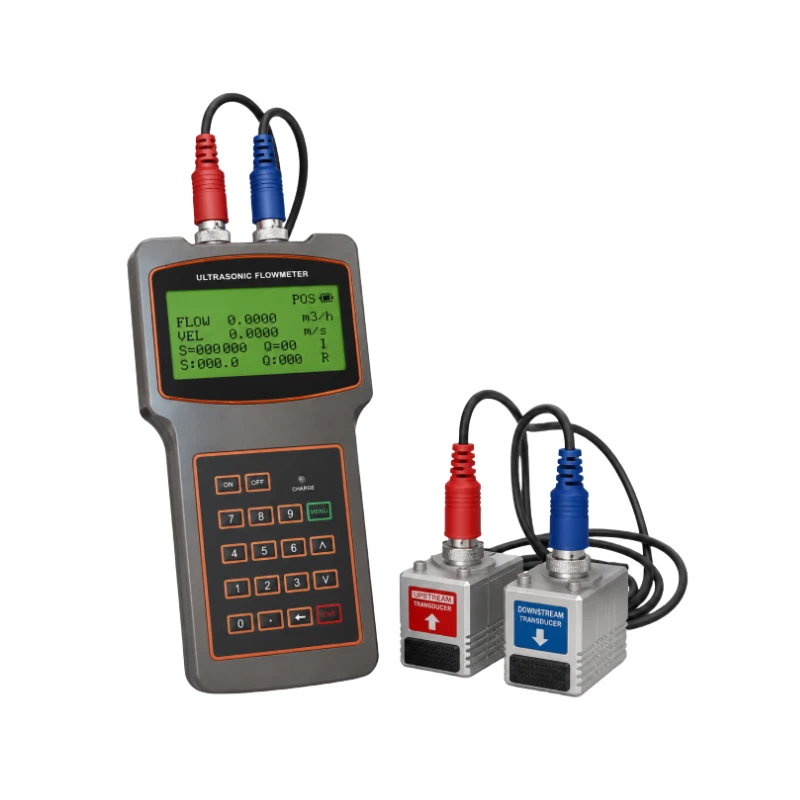

Le BBUFM-H est un débitmètre ultrasonore portable pour liquides, conçu pour les contrôles sur site, la mise en service et les mesures rapides. Les capteurs externes magnétiques ou sur support se fixent à la paroi du tuyau sans interrompre l’écoulement, couper la conduite ni créer de perte de charge.
L’appareil affiche le débit instantané, les volumes cumulés positif, négatif et net, la vitesse et l’état de fonctionnement. Son enregistreur intégré mémorise plus de 2 000 mesures.
Caractéristiques principales
- Format portable compact pour mesures temporaires et contrôles sur site
- Installation externe non intrusive, sans perte de charge
- Précision de mesure de ±1 %
- Conduites DN15 à DN6000 selon le capteur
- Capteurs standard et haute température
- Écran LCD rétroéclairé de 4 × 16 caractères
- Enregistrement intégré et communication RS232 isolée
- Plus de 12 heures de fonctionnement continu sur batterie
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Principe de mesure | Temps de transit ultrasonore |
| Précision | ±1 % |
| Linéarité | 0,5 % |
| Répétabilité | 0,2 % |
| Plage de vitesse | 0 à ±10 m/s |
| Diamètre de conduite | DN15 à DN6000 selon le capteur |
| Matériaux de conduite | Acier, acier inoxydable, fonte, cuivre, ciment, PVC, aluminium, fibre de verre et conduites revêtues |
| Liquides mesurés | Eau, eaux usées, eau de mer, huiles, produits chimiques, boissons et autres liquides homogènes conducteurs des ultrasons |
| Température du fluide | -30 à +160 °C selon le capteur |
| Turbidité | ≤10000 ppm avec peu de bulles |
| Affichage | LCD rétroéclairé de 4 × 16 caractères |
| Mémoire | Plus de 2 000 mesures |
| Communication | RS232 isolée |
| Environnement du boîtier | -20 à +60 °C ; ≤85 % HR |
| Protection des capteurs | IP67 |
| Batterie | Trois accumulateurs Ni-MH AAA de 1,2 V |
| Fonctionnement continu | Plus de 12 heures |
| Adaptateur | 90 à 260 VAC |
| Consommation | 1,5 W |
| Dimensions du boîtier | 200 × 93 × 32 mm |
Options de capteurs
| Configuration | Diamètre de conduite | Plage de température |
|---|---|---|
| Petit capteur externe | DN15 à DN100 | -30 à +90 °C |
| Capteur externe moyen | DN50 à DN700 | -30 à +90 °C |
| Grand capteur externe | DN300 à DN6000 | -30 à +90 °C |
| Capteur externe haute température | DN15 à DN6000 | Jusqu’à +160 °C |
| Capteur externe sur support | DN15 à DN700 | -30 à +90 °C |
| Support haute température | DN15 à DN700 | Jusqu’à +160 °C |
Applications types
- Contrôle des réseaux d’alimentation et d’évacuation d’eau
- Installations CVC, eau glacée et eau chaude
- Vérification du débit dans les conduites industrielles
- Industries pétrolière, chimique et électrique
- Mise en service et mesures temporaires sur site
