Choisir l’instrument à partir de la mission de mesure
Un débitmètre ultrasonore externe mesure depuis la paroi de la conduite, sans découpe ni capteur en contact avec le liquide. Cet avantage ne rend pas tous les appareils interchangeables. Un technicien qui contrôle dix conduites pendant un audit énergétique n’a pas les mêmes besoins qu’une usine qui transmet en continu le débit à un automate. Le choix doit d’abord définir la mission, puis vérifier la conduite, le liquide, l’emplacement, les sorties et la méthode de validation.
Ce guide compare les versions portatives à main, portables pour campagnes, fixes, fixes à double voie et dédiées aux petits diamètres. Il n’attribue pas une précision universelle à la mesure externe. Le résultat dépend de toute la chaîne : dimensions saisies, paroi et revêtement, propriétés acoustiques du liquide, choix et écartement des capteurs, couplage, profil de vitesse, diagnostics et vérification sur site. L’ISO 12242:2012 fournit le cadre des débitmètres ultrasonores à temps de transit pour liquides en conduites fermées, mais le produit doit toujours être évalué selon le projet.

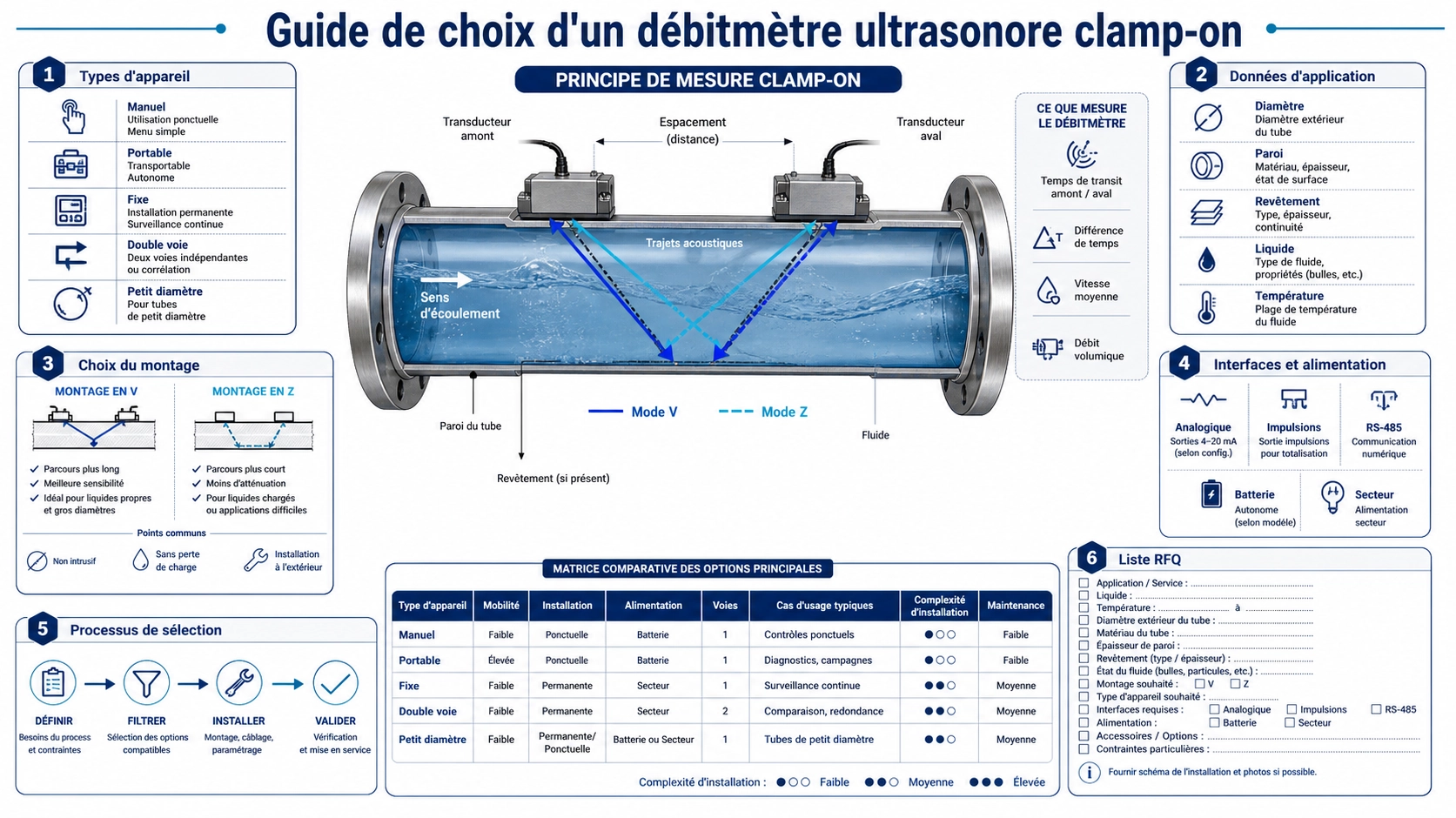

Ce que mesure un système à temps de transit
Deux transducteurs placés sur la conduite comparent le temps de parcours d’impulsions envoyées dans le sens de l’écoulement et à contre-courant. La différence de temps est liée à la composante de vitesse suivant le trajet acoustique. Le calculateur l’associe ensuite à la géométrie programmée pour produire le débit volumique.
Le diamètre nominal ne suffit donc pas. Diamètre extérieur, épaisseur de paroi, revêtement intérieur, matériau de la conduite, liquide et montage acoustique influencent le calcul. Une épaisseur erronée peut laisser apparaître un signal crédible tout en faussant l’écartement ou le débit. Ces données doivent être documentées ou mesurables avant le choix.
Comparer les configurations
| Configuration | Usage adapté | Questions principales | Limite à vérifier |
|---|---|---|---|
| Portatif à main | Contrôles ponctuels, équilibrage, diagnostic et déplacements fréquents | Masse, batterie, mémorisation, jeu de capteurs et protection terrain | Ne remplace pas des sorties permanentes ou un suivi autonome non spécifié |
| Portable | Campagnes temporaires, audits, enregistrements longs et rapports | Capacité, voies, alimentation, valise, communication et export | La fixation provisoire et le couplant doivent rester stables |
| Fixe | Surveillance continue et liaison PLC, SCADA ou gestion énergétique | Alimentation, sorties, Modbus, alarmes, boîtier et montage | Exige un emplacement permanent qualifié et une mise en service tracée |
| Fixe double voie | Redondance, diagnostic ou meilleure représentation du profil de vitesse | Géométrie, calcul des voies, place, diagnostics et réception | Deux voies ne corrigent ni des données de conduite fausses ni un profil impropre |
| Externe petit diamètre | Tubes où des transducteurs conventionnels sont difficiles à repositionner | Diamètre extérieur, géométrie de la bride, tube, liquide et température | L’ajustement mécanique et le couplage dépendent fortement du tube exact |
Définir l’enveloppe conduite-liquide
Relever le diamètre extérieur minimal et maximal, pas seulement DN ou NPS. Identifier matériau, épaisseur nominale ou mesurée, revêtement interne, peinture, corrosion et longueur accessible. Sur une conduite ancienne, une mesure d’épaisseur ou un rapport d’inspection peut être plus fiable qu’un tableau nominal. Les capteurs doivent reposer sur une zone saine, sans calamine libre, cordon de soudure ni piqûres prononcées.
La méthode à temps de transit exige un trajet acoustique à travers le liquide. Solides, gaz entraîné, écoulement multiphasique et forte aération peuvent atténuer ou diffuser le signal. Les termes « eaux usées » ou « produit chimique » sont insuffisants : préciser composition, température, présence probable de bulles ou de particules et état de conduite pleine. Une autre technologie peut être préférable si la transmission reste instable.
Adapter l’appareil au travail réel
Contrôle ponctuel et maintenance
Pour mesurer un équipement après l’autre, la mise en route rapide, les diagnostics lisibles, un jeu de capteurs gérable et l’autonomie priment sur les E/S permanentes. Le BBUFM-H portatif à capteurs externes correspond à ce format. Il faut aussi définir l’enregistrement : une valeur isolée sans paramètres de conduite, qualité du signal ni emplacement est difficile à auditer.
Campagne temporaire et audit énergétique
Une campagne peut rester plusieurs heures ou jours sur la même conduite. Examiner capacité mémoire, intervalle, horloge, export, alimentation externe, batterie et protection des câbles provisoires. Le BBUFM-P portable vise ces mesures; le BBUFM-PR avec imprimante répond aux procédures demandant un relevé papier immédiat. Le projet doit néanmoins désigner l’enregistrement de référence.
Surveillance permanente
En continu, vérifier alimentation, échelles de sortie, état de défaut, protocole, totalisateur, boîtier, câbles, terre et accès de maintenance. Le BBUFM-F fixe est une solution à voie unique. Si deux trajets sont exigés, évaluer le BBUFM-DP fixe à double voie. Le plan de réception doit préciser la comparaison à une référence ou au bilan du procédé.
Ne pas choisir sur la seule précision catalogue
Une précision annoncée n’a de sens qu’avec ses conditions. Les dimensions de conduite, la célérité supposée, la position des capteurs, le couplant et le profil de vitesse ajoutent de l’incertitude. La répétabilité sans toucher au montage n’est pas la reproductibilité après dépose et repose. L’accord avec un autre appareil de terrain n’établit pas non plus la traçabilité si les deux partagent un biais inconnu.
Demander comment la précision est définie, dans quelles conditions hydrauliques, sur quelle plage de vitesse, avec quels diagnostics et quelle vérification. Pour facturation, métrologie légale ou essai contractuel, confirmer d’abord que la spécification applicable accepte une mesure externe comme valeur de règlement.
Contraintes d’installation qui orientent le choix
- Longueurs droites : localiser coudes, vannes, pompes, réductions et piquages; suivre la notice et la procédure du projet.
- Trajet acoustique : confirmer la compatibilité conduite-liquide et la possibilité de calculer un écartement adapté.
- Montage : les méthodes V, Z ou autres modifient le trajet et l’accès; le diamètre seul ne suffit pas.
- Préparation : prévoir l’accès pour retirer peinture non adhérente, rouille et calamine, puis appliquer le couplant.
- Environnement : vérifier températures, condensation, vibrations, lavage, soleil, zone dangereuse et cheminement des câbles.
- Conduite pleine : éviter les points d’accumulation de gaz ou de fonctionnement partiellement rempli.
Le guide d’installation et de mise en service d’un débitmètre ultrasonore externe transforme ces points en procédure. En présence d’un signal faible ou instable, consulter le guide de diagnostic des débitmètres externes avant de conclure qu’un autre transmetteur résoudra le défaut.
Dossier prêt pour la consultation
- Préciser contrôle ponctuel, campagne, surveillance permanente, entrée de calcul énergétique ou comparaison.
- Fournir diamètre extérieur, épaisseur, matériau, revêtement, état et longueur accessible.
- Décrire liquide, températures, pression, solides, bulles et état de remplissage.
- Donner débits ou vitesses minimal, normal et maximal, y compris le sens inverse éventuel.
- Définir sorties, protocole, totalisation, enregistrement, alimentation et environnement.
- Montrer les perturbations amont et aval par un croquis coté et des photographies.
- Indiquer la méthode de vérification et le critère de réception.
FAQ
Un modèle portable est-il plus précis qu’un modèle fixe ?
La portabilité ne détermine pas la précision. Il faut comparer les transducteurs, l’électronique, les données de conduite, l’installation, le profil, le traitement et les conditions d’essai de chaque configuration.
Un appareil peut-il mesurer toutes les conduites de liquide ?
Non. La conduite doit être prise en charge, le trajet acoustique suffisant et le liquide compatible avec une transmission stable. Un service très aéré ou multiphasique peut exiger une autre méthode.
Quand choisir une double voie ?
Lorsqu’elle est exigée pour la redondance, le diagnostic ou la représentation du profil et que la géométrie est réalisable. Elle ne remplace pas des données correctes, un emplacement qualifié et une mise en service.
Quelles données transmettre pour un devis ?
Mission, conduite, liquide, température, plage de débit, implantation, sorties, alimentation, environnement, vérification et quantité. Des photos et un schéma réduisent les hypothèses.
Référence et étape suivante
Pour le vocabulaire et le cadre de mesure, consulter l’ISO 12242:2012, Mesurage des débits dans les conduites fermées — Compteurs ultrasoniques à temps de transit pour les liquides. L’ingénieur responsable doit encore confirmer l’édition applicable et les exigences locales.
Pour étudier un point de mesure avec Deep Minds Ultrasonic, transmettez le diamètre extérieur, la paroi et le revêtement, le liquide, les températures, la plage de débit, l’emplacement, les sorties, l’alimentation, l’enregistrement et la quantité. Le choix pourra alors être fondé sur la mission réelle plutôt que sur un simple nom de modèle.
