L’installation est une procédure de mesure
Un débitmètre ultrasonore externe se pose sans ouvrir la conduite, mais un montage mécaniquement propre peut produire un débit faux. Le calcul utilise les dimensions, le trajet acoustique, les temps de transit et les unités configurées. Une erreur d’épaisseur, de revêtement, de disposition, de sens ou d’échelle peut rester cachée derrière une installation soignée.
La procédure suivante concerne les appareils à temps de transit sur conduites fermées pleines de liquide. Elle complète, sans remplacer, la notice du modèle, les règles de sécurité et la spécification métrologique du projet. Écartement, plages de conduite, seuils de diagnostic, câbles et longueurs droites doivent provenir des documents approuvés.
1. Figer la base de mesure et de sécurité
Définir la décision associée au résultat : tendance provisoire, contrôle de pompe, calcul énergétique ou totalisation permanente. Relever sens prévu, plage normale, inversion éventuelle, état du liquide, pression, température et variations possibles pendant la mise en service.
Appliquer les permis et protections liés à l’accès, la hauteur, les surfaces chaudes, l’électricité et les zones dangereuses. Une pose externe évite de percer la conduite, mais ne supprime pas les risques d’un équipement en service. Ne pas retirer calamine ou peinture d’une paroi suspecte sans autorisation.
2. Qualifier l’emplacement
Examiner réellement l’amont et l’aval : coudes dans un ou deux plans, vannes, clapets, pompes, tés, réductions, échangeurs et injections. Ces éléments déforment le profil ou introduisent du gaz. Retenir le meilleur site permis par la notice et le projet. Il n’existe pas un nombre universel de diamètres droits valable partout.
- Choisir une section toujours pleine.
- Éviter le sommet d’une conduite horizontale susceptible d’accumuler du gaz et respecter l’orientation autorisée.
- Éviter un point bas chargé de dépôts si le liquide contient des solides.
- S’éloigner des vibrations fortes, soudures, piquages et changements rapides de paroi.
- Prévoir l’accès pour mesurer, aligner, serrer, contrôler et entretenir les deux capteurs.
- Protéger les câbles contre chaleur, arêtes, mouvement, eau et interférences.
3. Établir la géométrie réelle
Confirmer l’identité par les plans, puis mesurer si possible le diamètre extérieur au point retenu. Ne pas le déduire du seul DN lorsque plusieurs normes ou séries existent. Obtenir l’épaisseur par un document fiable ou une mesure adaptée. Identifier le revêtement intérieur, son épaisseur, le matériau, la peinture et l’état de surface.
Ces valeurs commandent la réfraction et le trajet calculé. Une donnée de revêtement fausse peut compter autant qu’une épaisseur de paroi erronée. Corrosion et dépôts peuvent éloigner la géométrie réelle du plan. Documenter l’incertitude au lieu de modifier un paramètre pour faire coïncider le résultat avec un autre indicateur.

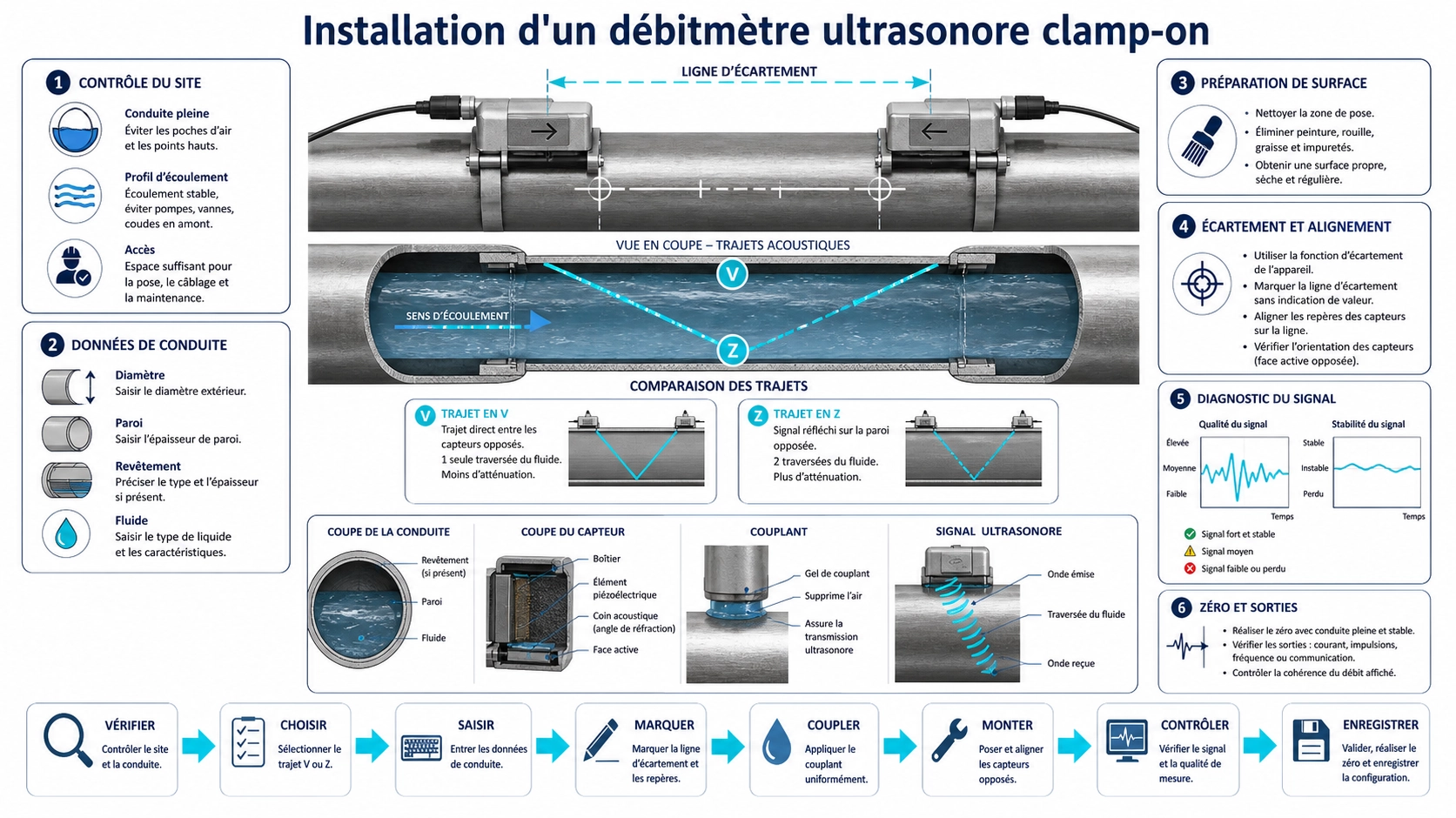

4. Choisir les capteurs et le trajet
Employer le transducteur approuvé pour diamètre, paroi, liquide et température. Saisir les données, puis utiliser l’écartement calculé par l’appareil exact. Ne jamais recopier la valeur d’une autre conduite. La distance affichée peut se référer aux faces, repères ou bords internes; vérifier le repère physique dans la notice.
| Montage | Trajet | Emploi possible | Risque à maîtriser |
|---|---|---|---|
| V | Traversée, réflexion sur la paroi opposée puis retour vers le second capteur du même côté | Lorsque le signal permet un trajet plus long et que l’accès unilatéral est utile | Une erreur de données ou d’écartement déplace le point de réflexion |
| Z | Capteurs opposés et traversée unique du liquide | Lorsque l’atténuation impose un trajet court ou que la notice le recommande | L’alignement axial et angulaire doit être reporté avec précision |
| Autre méthode approuvée | Réflexions multiples ou support dédié selon l’instrument | Diamètres particuliers, petits tubes ou montages spécifiques | N’utiliser que les configurations explicitement prises en charge |
V n’est pas automatiquement supérieur sur petit diamètre, ni Z sur grand diamètre. Fréquence, atténuation, construction, place, liquide et électronique interviennent. Les diagnostics sont une preuve de réglage, pas une autorisation de sortir de la plage approuvée.
5. Préparer, repérer, coupler et serrer
- Tracer un axe commun et les repères de distance avant le couplant.
- Retirer peinture non adhérente, rouille, calamine et reliefs sans amincir la conduite ni dépasser la zone autorisée.
- Nettoyer et sécher paroi et faces; inspecter câbles et connecteurs.
- Appliquer le couplant prescrit en couche continue sans air. Une couche excessive ne corrige pas une surface irrégulière.
- Orienter les capteurs et maintenir l’écartement et le même axe pour un montage unilatéral.
- Serrer uniformément. Un effort excessif déplace le capteur, chasse le couplant ou déforme un petit tube.
- Contrôler à nouveau distance et alignement, puis consigner la cote et photographier.
6. Configurer avant d’évaluer le signal
Vérifier unités, diamètre, paroi, revêtement, matériau, liquide, type de capteur, montage, repère de distance et sens. Contrôler les canaux amont et aval. Ne pas permuter les câbles uniquement pour obtenir un signe positif; corriger la direction physique ou configurée et la documenter.
Examiner signal reçu, qualité ou corrélation, temps, rapport de temps, gain et erreurs. Les noms et seuils dépendent du modèle. Un niveau élevé seul ne prouve rien : observer la stabilité et la cohérence avec le trajet saisi. Sauvegarder l’écran de diagnostic en fonctionnement normal.
7. Démontrer la mesure dans des états contrôlés
Contrôle du zéro
N’effectuer un zéro statique que si la procédure établit l’absence réelle de débit. Une vanne fermée ne suffit pas en présence de fuite, by-pass, convection ou recirculation. Ne pas forcer l’affichage à zéro si l’état n’est pas démontré, et ne pas masquer un décalage d’installation variable avec le débit.
Sens et réponse
Modifier le débit sous contrôle du procédé. Vérifier le signe et la réponse aux états bas, normal et, si disponible, haut. Une perte de signal limitée à un état peut indiquer bulles, changement de profil, vibration ou trajet marginal.
Comparaison indépendante
Comparer à une référence traçable, un compteur étalonné, un essai volume/temps, une pesée ou un bilan adapté. Tenir compte de la synchronisation, de la masse volumique, du stockage et des changements de vanne. Consigner référence, période, état, données brutes, calcul et critère.
8. Réceptionner séparément sorties et totalisation
Un affichage local juste peut arriver faux au système de contrôle. Vérifier sur au moins deux points pertinents le zéro et l’étendue analogiques, le poids et la polarité des impulsions, l’adresse et le format RS485, les unités, décimales, signe, totalisateur, état sans signal et alarmes. Rechercher une seconde mise à l’échelle dans le PLC.
Pour l’énergie, aligner la temporisation du débit et des températures, puis vérifier l’affectation aller-retour. Le guide du compteur ultrasonore d’énergie thermique traite ces voies comme un seul système de mesure.
Dossier de mise en service
- Équipement, objectif, date, opérateur, identifiants du calculateur et des transducteurs.
- Diamètre, paroi, revêtement, matériaux, état, liquide, température et procédé.
- Implantation, montage, écartement, orientation, préparation et couplant.
- Configuration complète, version ou fichier si utile, et échelles de sortie.
- Diagnostics et photographies après serrage final.
- Preuve du zéro, sens, comparaison, calculs, écarts et décision.
- Maintenance des brides, câbles, protections et couplant.
En cas d’échec, conserver les données d’origine et suivre le diagnostic des débitmètres ultrasonores externes. Modifier les paramètres jusqu’à obtenir une valeur « plausible » détruit les indices nécessaires.
FAQ
Comment calculer l’écartement ?
Saisir les données vérifiées dans l’instrument choisi et utiliser sa distance et son repère physique. Une formule générique n’intègre pas tous les modèles de réfraction, retards et supports.
Faut-il toujours commencer en V ?
Non. Utiliser le montage approuvé. V facilite l’accès d’un seul côté et allonge le trajet; Z raccourcit la traversée mais exige un report précis sur le côté opposé.
Peut-on faire le zéro pompe arrêtée ?
Seulement si la procédure prouve une vitesse réellement nulle. Fuite, by-pass, convection ou recirculation peuvent subsister.
Pourquoi le PLC diffère-t-il de l’affichage ?
Contrôler unités, plage, poids d’impulsion, signe, format des registres, totalisation et double mise à l’échelle. Tester séparément mesure acoustique et chaîne de signal.
Référence et assistance
L’ISO 12242:2012 fournit le cadre des compteurs ultrasonores à temps de transit pour liquides. Pour choisir l’appareil avant la pose, consulter le comparatif des débitmètres externes portatifs, portables et fixes.
Pour une revue par Deep Minds Ultrasonic, transmettez modèles, dimensions de conduite et revêtement, liquide, température, schéma, photos, écartement programmé, diagnostics, sorties et méthode de réception. Ces éléments permettent d’examiner le trajet et la chaîne de signal sans deviner à partir du seul débit affiché.
