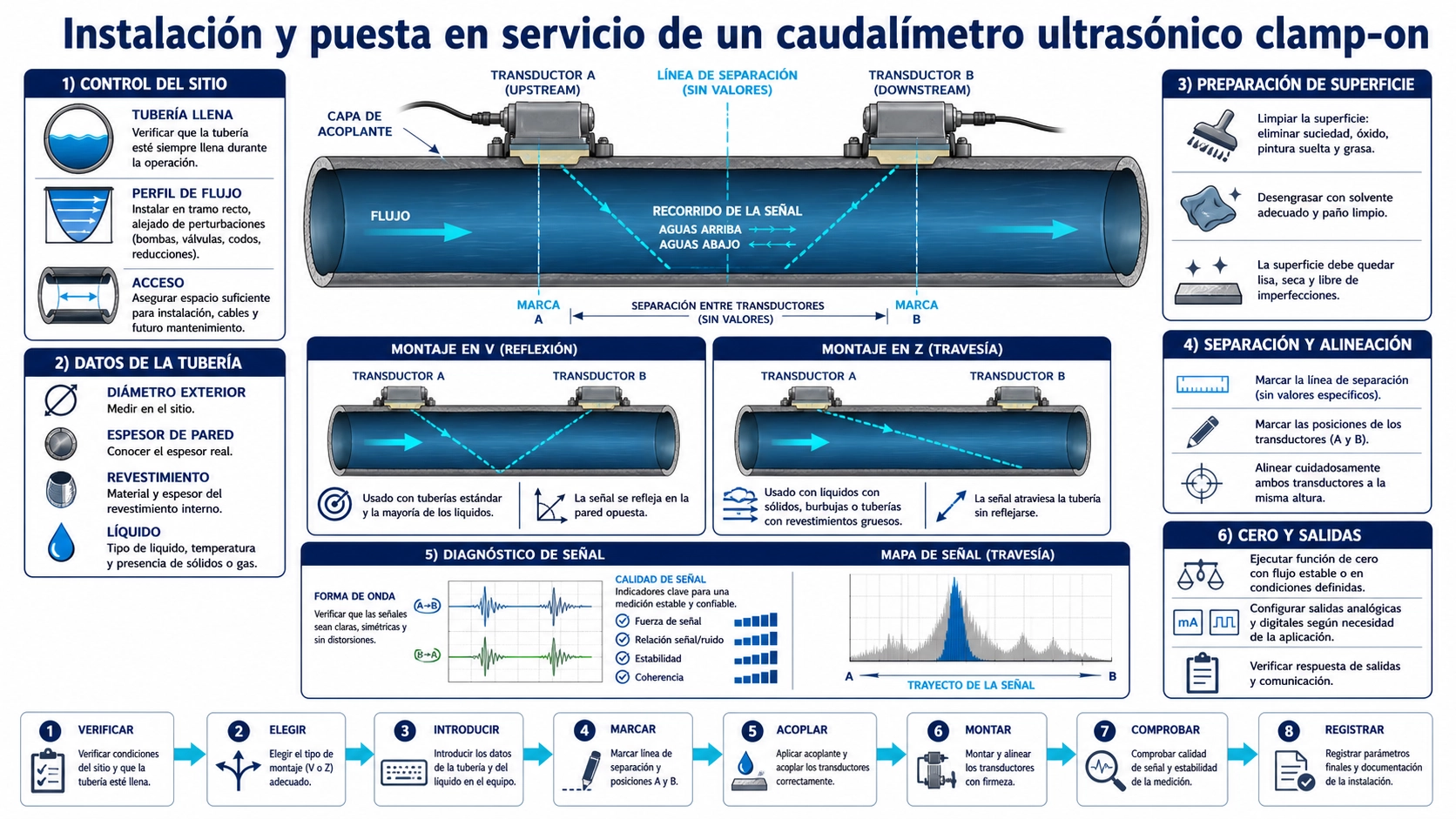

La instalación es un procedimiento de medida, no solo un trabajo de montaje
Un caudalímetro ultrasónico clamp-on se instala en el exterior de la tubería sin cortar el proceso, pero una fijación mecánicamente correcta todavía puede entregar un caudal equivocado. El equipo calcula el resultado a partir de las dimensiones de la tubería, la trayectoria acústica, los tiempos de tránsito y las unidades configuradas. Un error en el espesor de pared, el revestimiento interior, la disposición de los transductores, el sentido de flujo o la escala de salida puede pasar desapercibido en una instalación que parece impecable.
Este procedimiento se aplica a caudalímetros ultrasónicos de tiempo de tránsito para líquidos en tuberías cerradas y completamente llenas. Sirve como marco de instalación y puesta en marcha, no sustituye el manual del modelo seleccionado, el procedimiento de seguridad de la planta ni una especificación metrológica del proyecto. La separación de sensores, los diámetros admitidos, los límites de diagnóstico, el cableado y los tramos rectos deben confirmarse en la documentación del instrumento y del proyecto.
1. Fijar el objetivo de medida y las condiciones de seguridad
Antes de intervenir en la tubería, defina para qué se medirá y qué decisión dependerá del dato. Una tendencia temporal para localizar un problema, la comprobación de una bomba, un cálculo de energía térmica y un totalizador permanente requieren evidencias y salidas diferentes. Registre el sentido esperado, el caudal mínimo, normal y máximo, la posibilidad de flujo inverso, el estado del líquido, la presión y temperatura de la tubería y cualquier cambio de proceso previsto durante la puesta en marcha.
Complete los permisos y controles aplicables a acceso, altura, superficies calientes, electricidad y zonas peligrosas. El montaje exterior evita perforar la tubería, pero no elimina los riesgos de trabajar cerca de equipos en servicio. Confirme que la preparación superficial no dañará la barrera de presión ni un recubrimiento protector. Si se sospecha corrosión, obtenga autorización antes de eliminar incrustaciones o pintura.
2. Evaluar el lugar propuesto
Inspeccione la tubería aguas arriba y aguas abajo; no valore únicamente el metro visible alrededor de los sensores. Anote codos en uno o dos planos, válvulas de control y retención, bombas, tes, reductores, intercambiadores y puntos de inyección. Estos elementos pueden deformar el perfil de velocidad o introducir gas. Elija la mejor ubicación permitida por el manual y el procedimiento del proyecto. No adopte un número universal de diámetros rectos: la longitud necesaria depende de la perturbación, el diseño del medidor, la trayectoria acústica y el criterio de aceptación.
- Seleccione una sección que permanezca completamente llena en todo el intervalo operativo.
- Evite la parte superior de una tubería horizontal, donde puede acumularse gas, y respete la orientación autorizada para los transductores.
- Si existen sólidos, evite puntos bajos donde se deposite sedimento.
- Aléjese de vibración intensa, soldaduras activas, derivaciones y zonas con cambios rápidos de espesor.
- Deje espacio para medir, alinear, sujetar, inspeccionar y mantener ambos transductores.
- Proteja los cables frente a calor, aristas, equipos móviles, entrada de agua e interferencia eléctrica.
3. Determinar la geometría real de la tubería
Contraste la identificación de la línea con los planos y, cuando sea posible, mida el diámetro exterior en el punto elegido. No deduzca el diámetro exterior solo a partir del diámetro nominal si pueden coexistir varias normas o cédulas. Obtenga el espesor de pared de documentación fiable o mediante una medición adecuada. Identifique el revestimiento interior, su material y espesor, y registre el material, recubrimiento y estado de la tubería.
Estos datos determinan la refracción en la pared y la trayectoria acústica calculada. Introducir mal el revestimiento puede ser tan grave como equivocarse en el espesor de pared. En tuberías corroídas o con depósitos, la geometría acústica e hidráulica puede diferir del plano. Declare esa incertidumbre en lugar de modificar un dato para forzar la coincidencia con otro indicador.
4. Elegir los transductores y la disposición acústica
Use el juego de transductores aprobado para el diámetro exterior, la pared, el líquido y la temperatura. Introduzca los datos reales de tubería y fluido y deje que el propio medidor calcule la separación. No copie la distancia de otra línea o de otro modelo. La separación mostrada puede medirse entre caras, marcas de referencia, bordes interiores u otros puntos: compruebe el origen físico definido en el manual.
| Disposición | Trayectoria acústica | Cuándo suele resultar útil | Riesgo de instalación que debe controlarse |
|---|---|---|---|
| Método V | La señal cruza el líquido, se refleja en la pared opuesta y vuelve al segundo transductor situado en el mismo lado | Cuando el nivel de señal y la geometría permiten una trayectoria más larga y se prefiere acceso desde un solo lado | Una separación o datos de tubería incorrectos desplazan el punto de reflexión y debilitan la recepción |
| Método Z | Los transductores quedan en lados opuestos y la señal cruza el líquido una vez | Cuando la atenuación exige una trayectoria más corta o el fabricante lo recomienda | La alineación angular y axial debe transferirse con precisión al lado contrario |
| Otros métodos admitidos | Varias reflexiones o un soporte específico, según el instrumento | Diámetros especiales, tubos pequeños o accesorios dedicados | Utilizar únicamente configuraciones expresamente aprobadas para el medidor y sus transductores |
El montaje V no es automáticamente mejor para tuberías pequeñas ni el Z para tuberías grandes. También influyen la frecuencia, la atenuación, la construcción de la pared, el espacio disponible, el estado del líquido y la capacidad del transmisor. Los diagnósticos obtenidos durante el ajuste aportan evidencia, pero no amplían el rango aprobado del equipo.
5. Preparar, marcar, acoplar y sujetar
- Marque un eje común y las referencias de separación calculadas antes de aplicar el acoplante.
- Retire pintura suelta, óxido, incrustaciones, suciedad y puntos altos del área de contacto sin adelgazar la pared ni dañar más recubrimiento del autorizado.
- Limpie y seque la cara de cada transductor y la tubería; inspeccione cables, conectores y superficies de contacto.
- Aplique el acoplante especificado en una capa continua que excluya el aire. Añadir producto no corrige un transductor que bascula ni una superficie irregular.
- Oriente cada transductor según la flecha indicada. Mantenga la separación calculada y, en montaje del mismo lado, una línea central común.
- Apriete uniformemente las correas o el soporte. Una fuerza excesiva puede desplazar el sensor, expulsar el acoplante o dañar un tubo pequeño.
- Vuelva a medir separación y alineación después del apriete, registre la dimensión final y fotografíe el montaje.
6. Configurar antes de interpretar la señal
Compruebe unidades, diámetro exterior, pared, revestimiento, material de tubería, líquido, tipo de transductor, disposición, referencia de separación y sentido de flujo. Verifique que los cables aguas arriba y aguas abajo llegan a los canales correctos. No intercambie cables solo para obtener un signo positivo; corrija el sentido físico o configurado y déjelo documentado.
Revise todos los diagnósticos que ofrezca el instrumento: señal recibida, calidad o correlación, tiempos de tránsito, relación temporal, ganancia y códigos de error. Los nombres y márgenes aceptables cambian entre modelos, de modo que deben aplicarse los criterios del manual. Una señal numéricamente alta no demuestra por sí sola que la instalación sea correcta. Busque estabilidad en el tiempo y coherencia con la trayectoria introducida, y guarde una captura de la pantalla de diagnóstico en operación normal.
7. Demostrar la lectura con estados de proceso controlados
Comprobación de cero
Realice un cero estático únicamente cuando el procedimiento pueda establecer caudal realmente nulo. Una válvula cerrada no garantiza cero si quedan bypass, convección térmica, fugas o recirculación. Si no se puede demostrar el estado de reposo, no fuerce la indicación a cero: documente la condición y aplique la alternativa autorizada por el fabricante. El ajuste de cero nunca debe ocultar un sesgo de instalación que cambia con el caudal.
Sentido y respuesta
Arranque o modifique el caudal bajo control operativo autorizado. Confirme que el signo corresponde al sentido conocido y que la lectura responde de forma plausible. Observe los diagnósticos a caudal bajo, normal y, si está disponible, alto. Una pérdida de señal limitada a un régimen concreto puede indicar burbujas, cambios de perfil, vibración o una trayectoria acústica marginal.
Comparación independiente
Compare con una referencia trazable, un medidor de proceso calibrado, un ensayo de volumen y tiempo, un sistema de pesaje o un balance documentado de masa o energía, según la finalidad del proyecto. Considere sincronización, conversión de densidad, acumulación, maniobras de válvulas y almacenamiento del proceso. La coincidencia en un punto no valida todo el rango. Registre la identidad y estado de la referencia, intervalo temporal, condición del proceso, valores brutos, cálculo y criterio de aceptación.
8. Poner en marcha por separado salidas y totalizadores
Una pantalla local correcta todavía puede producir un valor erróneo en el sistema de control. Inyecte o observe al menos dos puntos de operación adecuados y compruebe cero y span analógicos, peso y polaridad de impulso, dirección y formato RS485, unidades, decimales, convención de signo, comportamiento del totalizador, estado ante pérdida de señal y asignación de alarmas. Confirme que el receptor no vuelve a aplicar la escala ni una segunda conversión de densidad.
Para cálculos energéticos, compruebe que el caudal está sincronizado con las temperaturas y que los sensores de impulsión y retorno no están intercambiados. La guía sobre funcionamiento y selección de contadores ultrasónicos de energía térmica explica por qué los canales de caudal y temperatura forman un único sistema de medida.
Registro de puesta en marcha
- Activo y objetivo de medida, fecha, operador e identificación del transmisor y los transductores.
- Diámetro exterior, pared, revestimiento, materiales, estado, líquido, temperatura y condición del proceso.
- Configuración de la tubería aguas arriba y aguas abajo, método acústico, separación, orientación, preparación y acoplante.
- Todos los valores configurados, firmware o archivo de ajuste cuando proceda, y escalado de salidas.
- Valores de diagnóstico y fotografías tomadas después del apriete definitivo.
- Evidencia de cero, sentido, datos comparativos, cálculos, desviaciones y decisión de aceptación.
- Requisitos de mantenimiento de correas, cables, protección ambiental y acoplante cuando corresponda.
Si fallan los diagnósticos o la comparación, conserve la evidencia original y siga la secuencia de diagnóstico de caudalímetros ultrasónicos clamp-on. Cambiar parámetros repetidamente hasta que el caudal «parezca correcto» destruye la información necesaria para encontrar la causa.
Preguntas frecuentes
¿Cómo se calcula la separación entre transductores?
Introduzca datos verificados de tubería, revestimiento, líquido, transductor y método en el instrumento seleccionado y utilice la distancia y la referencia física que este calcule. Una fórmula genérica no reproduce el modelo de refracción, los retardos ni las referencias mecánicas de todos los equipos.
¿Debo intentar siempre primero el montaje V?
No. Use la disposición aprobada para la tubería, los transductores, el líquido y las condiciones de señal. V facilita el acceso desde un lado y ofrece una trayectoria más larga; Z acorta el cruce, pero exige alinear con precisión lados opuestos.
¿Puedo ajustar el cero con la bomba parada?
Solo si el procedimiento demuestra que la velocidad del líquido es realmente cero. Fugas, bypass, convección térmica y recirculación pueden continuar después de parar una bomba.
¿Por qué el PLC no coincide con la pantalla local?
Compruebe unidades, rango de salida, peso de impulso, signo, formato de bytes o registros, tratamiento del totalizador y cualquier segundo escalado en el PLC. Ensaye la cadena de señal por separado de la medida acústica.
Referencia y soporte para el proyecto
ISO 12242:2012 establece un marco para la medición de líquidos en conductos cerrados mediante caudalímetros ultrasónicos de tiempo de tránsito. Aplique la edición y los requisitos indicados por el proyecto. Si todavía está eligiendo el equipo, consulte la comparación de caudalímetros clamp-on portátiles, de mano y fijos.
Para que Deep Minds Ultrasonic revise una instalación, envíe el modelo del medidor y los transductores, dimensiones y revestimiento de la tubería, líquido y temperatura, esquema de la línea, fotografías, separación configurada, pantallas de diagnóstico, salidas requeridas y método de aceptación. Con esos datos se puede revisar la trayectoria acústica y la cadena de señal sin deducirlas únicamente del caudal mostrado.
