Conservar la evidencia antes de cambiar la configuración
Una avería de un caudalímetro ultrasónico clamp-on puede originarse en el transmisor, los transductores, cables, datos de tubería, acoplamiento, geometría de montaje, estado de la pared, líquido, perfil de flujo, alimentación o asignación de salidas. Varias causas producen el mismo síntoma visible. Mover los sensores y modificar cinco parámetros a la vez quizá recupere una cifra, pero elimina la evidencia necesaria para saber qué cambio resolvió el problema.
Empiece guardando la configuración y registrando caudal, signo, totalizador, señal recibida, indicador de calidad o correlación, tiempos de tránsito en ambos sentidos, relación temporal, ganancia, velocidad del sonido, código de error, estado del proceso y hora. Los fabricantes definen de forma diferente «Q», calidad, correlación o confianza. No aplique el umbral de otro modelo: interprete cada diagnóstico con el manual del instrumento instalado.
Crear un registro de la avería
- Instrumento, firmware, tipo de transductor, identificación de cables, fuente de alimentación y configuración de salidas.
- Diámetro exterior, pared, revestimiento, material, estado superficial y valores introducidos.
- Líquido, temperatura, presión, sólidos o gas, llenado de la tubería y cambios de proceso conocidos.
- Disposición, separación calculada y medida, alineación axial, orientación, acoplante y fecha de montaje.
- Perturbaciones aguas arriba y aguas abajo, distancias y fotografías.
- Pantallas de diagnóstico durante el fallo y, si existen, durante una operación correcta conocida.
Si el síntoma es intermitente, registre su evolución. Anote si coincide con caudal, funcionamiento de bombas, temperatura, posición de válvulas, lluvia, vibración, receta de producción o una hora concreta. Una correlación no demuestra causalidad, pero ayuda a elegir el primer ensayo controlado.

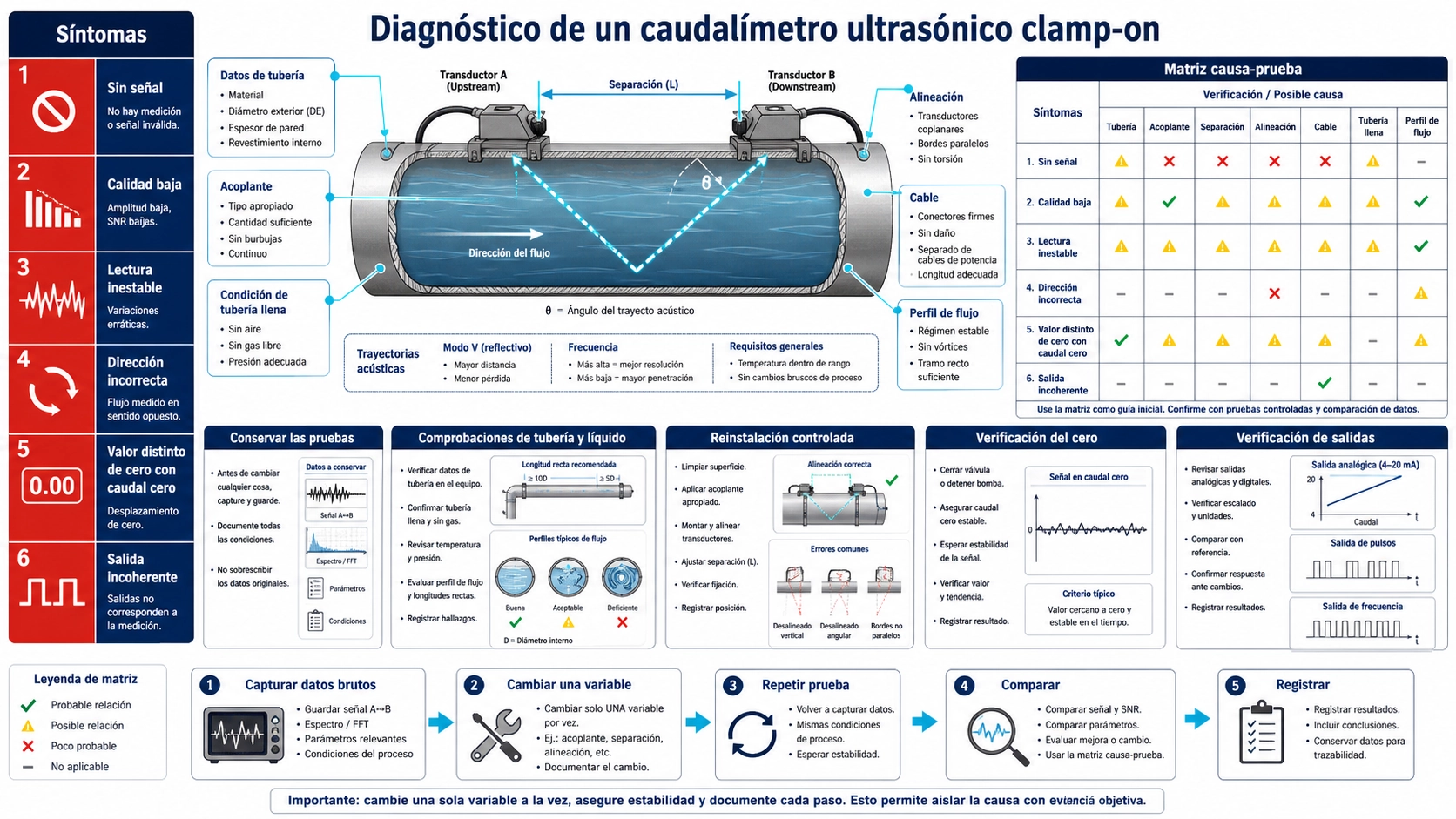

Mapa de síntomas y pruebas
| Síntoma observado | Primera evidencia que revisar | Prueba controlada | No suponga |
|---|---|---|---|
| Sin señal recibida | Cable/canal, selección de transductor, datos de tubería, ganancia y errores | Continuidad eléctrica y montaje autorizado sobre una zona de pared verificada | Que el transmisor ha fallado |
| Q baja o mala correlación | Forma o estabilidad de señal, separación, acoplamiento y estado del líquido | Renovar una interfaz de acoplamiento o cambiar únicamente a otra trayectoria aprobada | Que aumentar la ganancia valida la medida |
| Caudal inestable | Tiempos brutos, señal, proceso y eventos de bomba o válvula | Comparar diagnósticos en estados estacionarios controlados | Que basta con aumentar el amortiguamiento |
| Lectura estable pero sesgada | Geometría, revestimiento, unidades, referencia de separación y método de comparación | Medición independiente de dimensiones y comparación sincronizada | Que estabilidad significa exactitud |
| Lectura distinta de cero con proceso parado | Válvulas, bypass, velocidad bruta y configuración de cero | Establecer reposo real o documentar por qué no es posible | Que bomba parada equivale a velocidad nula |
| El PLC difiere de la pantalla local | Unidades, escala analógica, peso de impulso, registros y signo | Probar la cadena de salida por separado con valores conocidos | Que el fallo está en la medición acústica |
Sin señal: separar la ruta eléctrica de la acústica
Compruebe alimentación, conectores, daños de cable, asignación de canales e identidad de transductores antes de desmontarlos. Realice solo pruebas de continuidad o eléctricas permitidas por el fabricante; un comprobador o una tensión inadecuados pueden dañar o caracterizar incorrectamente un elemento piezoeléctrico. Si la electrónica reconoce los sensores pero no recibe energía acústica, revise juego seleccionado, datos de tubería, revestimiento, líquido, disposición y referencia de separación.
Inspeccione la zona de contacto. Cascarilla suelta, un recubrimiento multicapa grueso, una soldadura, un defecto local, aire en el acoplante o un transductor que bascula bajo la correa pueden bloquear la transmisión. Marque la posición original antes de retirarlo. Limpie y vuelva a acoplar un transductor cada vez y compare el diagnóstico bruto. Si otra posición autorizada recupera la señal, la conclusión afecta a esa zona de pared o ubicación hidráulica; no demuestra un defecto de la electrónica original.
Si ambos canales fallan después de cambiar cableado o configuración, vuelva al último estado verificado. Si en una prueba A/B aprobada el fallo sigue a un transductor o cable, aíslelo para evaluación en banco. No intercambie tipos de transductor no autorizados solo porque el conector encaja.
Valor Q bajo: mejorar la confianza, no solo la amplitud
Una cifra de calidad o correlación suele indicar la confianza con la que el algoritmo reconoce la forma de onda recibida; no siempre equivale a amplitud de señal. Una ganancia alta puede amplificar ruido sin producir una estimación fiable del tiempo de tránsito. Evalúe conjuntamente intensidad, calidad, ganancia, estabilidad temporal y códigos de error.
- Confirme de nuevo diámetro exterior, pared, revestimiento, materiales, líquido, transductor y disposición.
- Mida la separación física desde el punto exacto definido por el manual.
- Compruebe que ambos sensores comparten el eje y orientación requeridos; en Z, verifique la transferencia al lado contrario.
- Limpie caras y tubería, renueve el acoplante y busque bordes secos, huecos o presión desigual.
- Observe si la calidad cambia con temperatura, aireación, sólidos o punto de trabajo de la bomba.
- Pruebe otro montaje solo si está aprobado, sin modificar a la vez ningún parámetro no relacionado.
Una señal marginal en una línea vacía o parcialmente llena no se corrige perfeccionando el montaje. Demuestre el estado hidráulico. El gas suele acumularse cerca de la parte superior de tuberías horizontales y el sedimento puede afectar a la inferior. Utilice una orientación admitida por el instrumento y compatible con el proceso.
Caudal inestable: averiguar si cambia el tiempo medido o el proceso
Compare el caudal indicado con los tiempos de tránsito brutos y el resto de diagnósticos. Si el caudal fluctúa mientras ambos tiempos y la calidad permanecen estables, investigue escala, amortiguamiento, muestreo del totalizador o sistema receptor. Si tiempos y señal varían juntos, están cambiando la trayectoria acústica o el líquido. Si la velocidad bruta es estable pero cambia el equipo de referencia, revise sincronización o almacenamiento del proceso.
Observe velocidad de bomba, signos de cavitación, movimientos de válvulas, transiciones de lote, gas arrastrado, temperatura y vibración. Aumentar temporalmente el filtrado puede alisar una tendencia mientras la recepción continúa intermitente. Ajuste el amortiguamiento únicamente después de identificar la dinámica natural y el tiempo de respuesta exigido por la aplicación.
En una instalación permanente, compruebe si las correas se han relajado, el acoplante ha envejecido, existe condensación en un conector o un cable comparte ahora recorrido con un variador ruidoso. En campañas temporales, busque desplazamientos accidentales y cambios de temperatura que superen las condiciones previstas para acoplante o transductor.
Estable pero incorrecto: auditar todas las conversiones
Una lectura estable con sesgo suele indicar un error repetible de configuración. Verifique por separado diámetro exterior y espesor. Compruebe si se introdujo diámetro o circunferencia, milímetros o pulgadas, y si el revestimiento se omitió o se contó dos veces. Confirme la selección de velocidad del sonido y temperatura del líquido, el punto de referencia de separación y el sentido de los transductores.
Después audite la comparación. ¿Ambos equipos informan volumen real o normalizado, masa o volumen, valor instantáneo o promedio? ¿Sus relojes están alineados? ¿La densidad se aplica una sola vez? ¿Entre ambos medidores existe un depósito o una derivación? Compare totales brutos durante un intervalo definido, no dos pantallas móviles a simple vista.
Cuando el procedimiento lo permita, retire y reinstale de forma controlada. La dispersión entre instalaciones independientes revela sensibilidad a posición y preparación. No ajuste espesor, velocidad acústica ni factor de calibración solo para forzar coincidencia, salvo que un procedimiento documentado lo autorice y conserve la trazabilidad.
Lectura no nula con la bomba parada: demostrar el cero antes de ajustarlo
Una bomba parada no garantiza líquido estático. Válvulas de aislamiento con fuga, bypass, circulación por gravedad, convección térmica, recirculación u otra bomba conectada pueden mantener velocidad. Revise tuberías y estado de válvulas, no solo el motor. Registre tiempo suficiente para distinguir un valor estable de uno aleatorio.
Ejecute el cero únicamente bajo las condiciones exigidas por el manual y el proyecto. Documente lectura y diagnóstico previos, evidencia de aislamiento, acción realizada y resultado posterior. Si no puede crearse un cero real de forma segura, conserve la calibración y use una alternativa aprobada. Una corrección grande o que cambia con frecuencia exige investigar la instalación o el proceso.
Pantalla local correcta y valor remoto incorrecto
Separe el subsistema acústico del subsistema de señal. En una salida analógica, compruebe cero vivo, span, unidades, sentido y rango de la entrada receptora. Mida el lazo mediante un método aprobado y contraste la corriente con el valor ordenado por el transmisor. Para impulsos, confirme peso, límite de frecuencia, polaridad y si el receptor cuenta ambos flancos. Para RS485/Modbus, verifique dirección, baudios, paridad, registro, tipo de dato, orden de bytes, escala y valores con signo.
Compare por separado valores instantáneos y totalizadores. Un PLC puede conservar un rango antiguo después de reconfigurar el transmisor o convertir litros a metros cúbicos dos veces. Pruebe más de un punto para distinguir error de offset y error de span.
Cuándo está justificada una sustitución
Repare o sustituya un componente cuando una prueba controlada haga que el fallo lo siga, cuando no supere un ensayo de banco autorizado, exista daño físico o el fabricante identifique un código interno. Si un conjunto nuevo presenta el mismo síntoma en el mismo lugar, vuelva a los datos de tubería, montaje, líquido, perfil, alimentación y comunicación. Un transmisor nuevo no corrige una tubería parcialmente llena ni un espesor de revestimiento incorrecto.
Antes de cambiar de configuración, revise la guía de selección de caudalímetros clamp-on. Para reinstalar de forma controlada, siga el procedimiento de instalación y puesta en marcha. El caudalímetro ultrasónico clamp-on fijo BBUFM-F debe evaluarse utilizando la evidencia recuperada del fallo.
Preguntas frecuentes
¿Cuál es un buen valor Q?
No existe un valor universal entre fabricantes. Utilice el margen y significado del instrumento exacto y valórelo junto con señal, ganancia, estabilidad de tiempos y estado de errores.
¿Más acoplante soluciona una señal débil?
Solo si la causa es un mal contacto. El acoplante no corrige datos erróneos, transductores inadecuados, tubería no llena, atenuación intensa, desalineación ni un cable dañado. Aplique el material especificado como capa continua sobre superficies preparadas.
¿Por qué funciona a bajo caudal y falla a caudal alto?
El cambio operativo puede introducir burbujas, cavitación, vibración o un perfil diferente, o sacar el procesamiento de una condición estable. Registre diagnósticos brutos y variables del proceso durante la transición.
¿Puedo aumentar el amortiguamiento para eliminar la inestabilidad?
El filtrado puede adaptar una señal válida y ruidosa al tiempo de respuesta requerido, pero no debe ocultar recepción acústica intermitente. Identifique la causa antes de cambiarlo.
Referencia y evidencia para soporte
ISO 12242:2012 es el marco internacional pertinente para medidores ultrasónicos de tiempo de tránsito de líquidos en conductos cerrados. Aplique la edición indicada por el proyecto y las instrucciones de diagnóstico del fabricante.
Para una revisión técnica de Deep Minds Ultrasonic, envíe configuración guardada, pantallas de diagnóstico, datos de tubería y revestimiento, líquido y temperatura, fotografías del montaje, tendencia del proceso, salidas, comparación de referencia y resultado de cada prueba controlada. Un registro cronológico aporta más que una captura final tomada después de varios cambios no documentados.
