Elegir el instrumento a partir de la tarea de medida
Un caudalímetro ultrasónico clamp-on mide desde el exterior de la tubería, por lo que puede instalarse sin cortar la línea ni introducir un sensor en el líquido. Esa ventaja no convierte todos los equipos externos en intercambiables. Un técnico que revisa diez tuberías durante una auditoría energética necesita un instrumento diferente del que requiere una planta para enviar caudal continuo al sistema de control. La elección correcta comienza por la función operativa y después confirma que tubería, líquido, punto de montaje, salidas y plan de verificación permiten cumplirla.
Esta guía compara configuraciones de mano, portátiles, fijas, de doble trayectoria y para tuberías pequeñas. No atribuye una exactitud universal a la medición clamp-on. El resultado real depende de toda la cadena: dimensiones introducidas, pared y revestimiento, propiedades acústicas del líquido, transductores y separación, acoplamiento, perfil de velocidad, calidad de señal y comprobación en planta. ISO 12242:2012 describe los medidores ultrasónicos de tiempo de tránsito para líquidos en conductos cerrados y aporta principios y terminología, pero cada producto debe evaluarse frente a las exigencias concretas del proyecto.
Qué mide un caudalímetro clamp-on de tiempo de tránsito
Un sistema típico utiliza dos transductores sobre la pared de la tubería. El instrumento compara el tiempo de viaje de impulsos acústicos enviados a favor y en contra del flujo. La diferencia se relaciona con la componente axial de velocidad a lo largo de la trayectoria acústica. A continuación, el medidor combina la velocidad calculada con la geometría configurada para obtener el caudal volumétrico.
Por ese motivo necesita más información que el diámetro nominal. El diámetro exterior, el espesor y material de pared, el revestimiento interior, el tipo de líquido y la disposición de los transductores afectan a la trayectoria calculada. Un espesor incorrecto puede producir una señal aparentemente válida y, al mismo tiempo, desplazar la separación o el resultado. Antes de seleccionar, confirme que todos estos datos se conocen o pueden medirse en el emplazamiento.

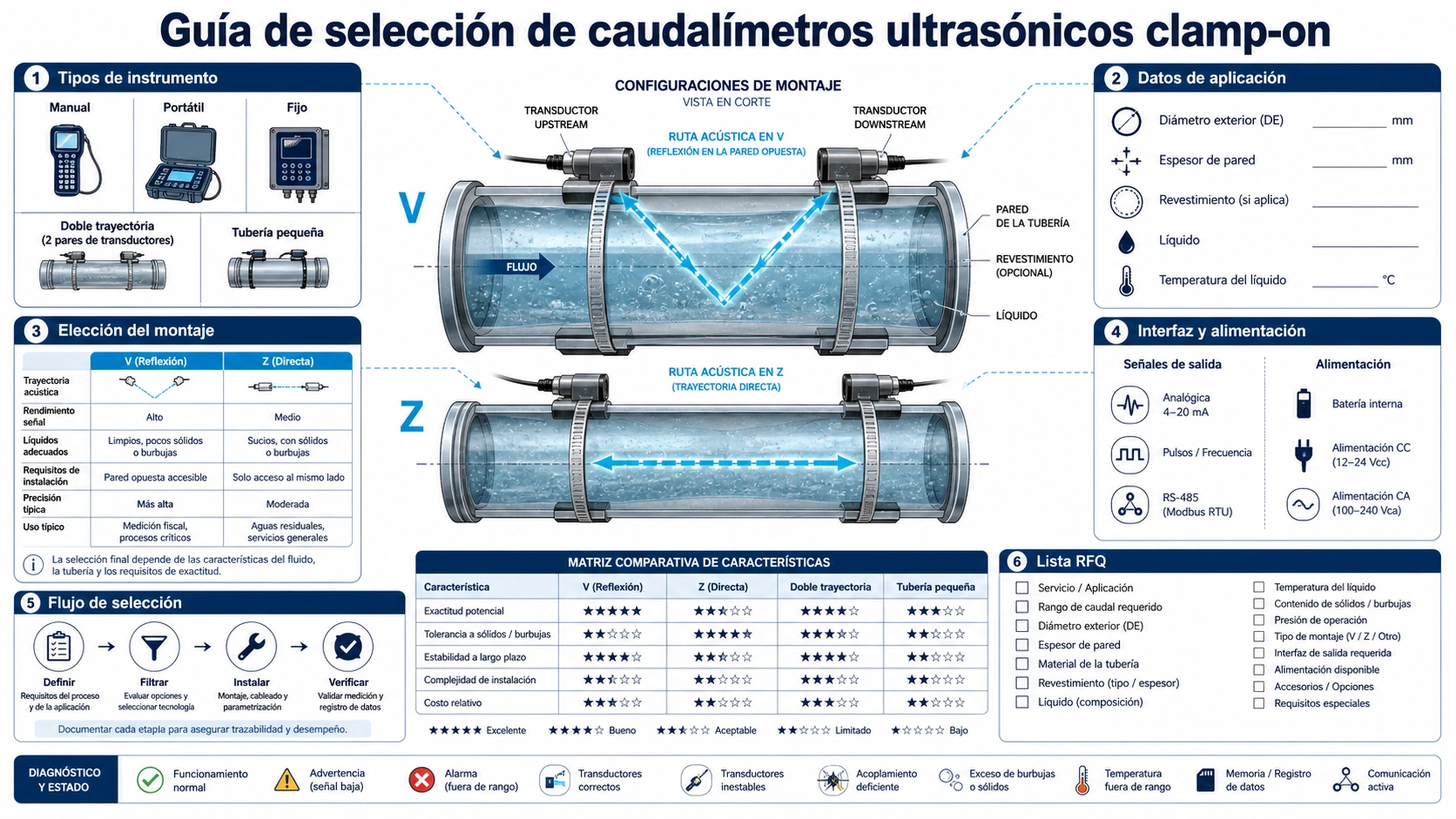

Comparación de configuraciones
| Configuración | Uso más adecuado | Preguntas principales de selección | Límite que debe comprobarse |
|---|---|---|---|
| De mano | Comprobaciones puntuales, equilibrado, mantenimiento y desplazamiento entre activos | Peso, autonomía, registro, juego de transductores y protección de campo | No sustituye salidas permanentes ni registro desatendido salvo que esté especificado |
| Portátil | Campañas temporales, auditorías, registro prolongado e informes | Capacidad del registrador, canales, alimentación, maleta, comunicación y flujo de informes | El montaje temporal y el acoplante deben permanecer estables durante toda la campaña |
| Fija | Supervisión continua y conexión a PLC, SCADA o sistemas energéticos | Alimentación, salidas analógicas y de impulso, RS485/Modbus, alarmas, envolvente y montaje | Exige una ubicación permanente cualificada y un registro de puesta en marcha |
| Fija de doble trayectoria | Puntos que requieren dos trayectorias por redundancia o mejor representación del perfil | Geometría de ambos caminos, cálculo de canales, espacio, diagnóstico y aceptación | Dos trayectorias no corrigen datos de tubería erróneos ni un perfil fundamentalmente inadecuado |
| Clamp-on para tubería pequeña | Tubos compactos donde resulta difícil repetir la posición con transductores externos convencionales | Diámetro exterior admitido, geometría del soporte, material del tubo, líquido y temperatura | El ajuste mecánico y el acoplamiento son más sensibles a la construcción exacta del tubo |
Empezar por la envolvente de tubería y líquido
Registre los diámetros exteriores mínimo y máximo, no solo DN o NPS. Identifique material, cédula o espesor medido, revestimiento interior, recubrimiento exterior, corrosión y longitud accesible. En una tubería antigua, un espesor medido o una inspección documentada puede ser más fiable que la cédula nominal. El transductor debe asentarse sobre material firme, no sobre cascarilla suelta, un cordón de soldadura ni una superficie muy picada.
La tecnología de tiempo de tránsito necesita una trayectoria acústica utilizable a través del líquido. Los sólidos en suspensión, el gas arrastrado, el flujo multifásico y la aireación intensa pueden atenuar o dispersar la señal. Describir el fluido únicamente como «agua residual» o «producto químico» no basta. Indique composición, intervalo térmico, contenido previsto de sólidos o burbujas y si la tubería permanece llena. Si la transmisión no puede mantenerse estable, otra tecnología puede ser más adecuada.
Adaptar el equipo al flujo de trabajo
Medida puntual y mantenimiento
Para un equipo de mantenimiento que revisa un activo cada vez, importan más la rapidez de configuración, una pantalla de diagnóstico legible, un juego de sensores manejable y una batería fiable que las E/S permanentes. El caudalímetro clamp-on de mano BBUFM-H corresponde a este formato. Defina antes de comprar cómo se guardarán y compararán los resultados; un número en pantalla sin datos de tubería, estado de señal y ubicación es difícil de auditar después.
Registro temporal y auditorías energéticas
Una campaña portátil puede permanecer horas o días en la misma línea. La selección debe incluir capacidad de almacenamiento, intervalo de muestreo, reloj, método de exportación, alimentación externa, gestión de batería y protección de cables y transductores temporales. El modelo portátil BBUFM-P está orientado a este trabajo de campo; el BBUFM-PR con impresora atiende procedimientos que requieren un justificante físico inmediato. La impresión no sustituye la trazabilidad electrónica: determine qué registro será el oficial.
Supervisión permanente de proceso o servicios
Para funcionamiento continuo, confirme fuente de alimentación, escalado de salidas, estado de fallo, protocolo, tratamiento del totalizador, emplazamiento de la envolvente, longitud de cables, puesta a tierra y acceso para mantenimiento. El caudalímetro clamp-on fijo BBUFM-F es una opción permanente de una trayectoria. Si el proyecto exige dos trayectorias acústicas, evalúe el BBUFM-DP. El plan de aceptación debe indicar cómo se comparará el resultado instalado con una referencia o balance de proceso.
No elegir solo por la exactitud del catálogo
Una declaración de exactitud solo tiene sentido junto con sus condiciones. En un medidor externo también aportan incertidumbre las dimensiones de tubería, las hipótesis sobre velocidad del sonido, la posición de los transductores, el acoplante y el perfil de flujo. La repetibilidad sin tocar una instalación no equivale a la reproducibilidad después de retirar y volver a montar los sensores. Del mismo modo, coincidir con otro equipo de campo no establece trazabilidad si ambos comparten un sesgo de proceso desconocido.
Pregunte cómo define el fabricante la exactitud, con qué tubería y condiciones de flujo se ensayó, qué intervalo de velocidad es utilizable, qué diagnósticos se exigen y cómo recomienda verificar. Para facturación, metrología legal o una prueba contractual de rendimiento, confirme que la especificación aplicable acepta un sistema clamp-on antes de usarlo como valor de liquidación.
Restricciones de instalación que cambian la selección
- Tramo recto disponible: localice codos, válvulas, bombas, reductores y derivaciones. La ubicación final debe proceder del manual y del procedimiento del proyecto, no de una regla genérica.
- Trayectoria acústica: confirme que el equipo admite la tubería y el líquido y puede calcular una separación viable.
- Método de montaje: V, Z u otra disposición cambian el recorrido y el acceso necesario. No elija únicamente por diámetro.
- Preparación superficial: debe haber acceso seguro para retirar pintura suelta, óxido e incrustaciones y renovar el acoplante cuando corresponda.
- Entorno: evalúe temperatura de tubería y ambiente, condensación, vibración, lavado, sol, requisitos de zona peligrosa y tendido de cables.
- Tubería llena: evite lugares donde pueda acumularse gas o la línea funcione parcialmente llena.
La guía de instalación y puesta en marcha de caudalímetros ultrasónicos clamp-on convierte estas restricciones en un procedimiento de campo. Si un punto ya produce lecturas débiles o inestables, siga primero la guía de diagnóstico de caudalímetros clamp-on antes de suponer que otro transmisor resolverá el problema.
Información necesaria para comprar sin suposiciones
- Indique si se trata de una comprobación puntual, campaña de registro, punto permanente, entrada para cálculo de energía o comparación de referencia.
- Facilite diámetro exterior, espesor, material, revestimiento, recubrimiento, estado y longitud accesible.
- Describa líquido, temperatura, presión, sólidos, burbujas y condición de llenado.
- Defina caudal o velocidad mínimos, normales y máximos, incluido un posible flujo inverso.
- Enumere salidas, protocolo, totalizador, muestreo, almacenamiento, alimentación y condiciones de envolvente.
- Explique la instalación aguas arriba y aguas abajo, con distancias a perturbaciones y fotografías.
- Especifique cómo se verificará el resultado y cuál será el criterio de aceptación.
Preguntas frecuentes
¿Un equipo portátil es más exacto que uno fijo?
La portabilidad no determina la exactitud. El juego de transductores, la electrónica, los datos de tubería, el montaje, el perfil, el procesado y las condiciones de verificación determinan el resultado. Compare las especificaciones y los ensayos de las configuraciones exactas.
¿Un solo caudalímetro clamp-on sirve para cualquier tubería de líquido?
No. Debe admitir las dimensiones y materiales, la línea ha de ofrecer una trayectoria acústica suficiente y el líquido debe permitir una transmisión estable. Los servicios muy aireados o multifásicos pueden requerir otro método.
¿Cuándo se justifica la doble trayectoria?
Cuando el proyecto requiere dos caminos para redundancia, diagnóstico o mejor representación de un perfil no ideal y existe espacio para instalar la geometría. No sustituye datos correctos, una ubicación hidráulica adecuada ni la puesta en marcha.
¿Qué información debe acompañar una solicitud de oferta?
Envíe función de medida, construcción de tubería, líquido y temperatura, intervalo de caudal, disposición del punto, salidas, alimentación, entorno, verificación y cantidad. Fotografías y un esquema sencillo reducen supuestos evitables.
Referencia y siguiente paso
Para terminología normalizada y marco de medición, consulte ISO 12242:2012, Medición del flujo de fluidos en conductos cerrados — Medidores ultrasónicos de tiempo de tránsito para líquidos. La norma aporta un marco; la edición aplicable, la especificación del proyecto y los requisitos locales deben confirmarse por el responsable técnico.
Para revisar un punto de medida con Deep Minds Ultrasonic, envíe diámetro exterior, pared y revestimiento, líquido, temperatura, intervalo de caudal, ubicación propuesta, salidas, alimentación, necesidades de registro y cantidad. Así se podrá seleccionar a partir de la tarea real y no solo de un nombre de modelo.
