先按测量任务选择仪表形态
外夹式超声波流量计从管道外壁测量，不需要切管，也不让传感器直接接触液体。但“无需停管安装”并不等于所有外夹流量计都可以互换。维护人员一天检查十条管线，与工厂把流量连续上传至 PLC 或能源管理系统，所需要的仪表形态、供电、输出和数据记录能力完全不同。正确的选型顺序应当是：先定义测量任务，再确认管道、液体、安装位置、输出接口和验证方法能否支持这个任务。
本文对比手持式、便携式、固定式、双声路和小管径外夹方案，不给所有工况套用一个统一精度。实际结果取决于完整测量链：管径与壁厚输入、内衬和管材、液体声学特性、换能器选择与间距、耦合、流速分布、信号质量以及现场核验。ISO 12242:2012给出了封闭管道液体时差式超声流量计的术语和测量框架，但具体产品仍须按项目要求评估。
时差式外夹流量计实际测量什么
典型系统在管道外壁安装一对换能器，比较超声脉冲顺流和逆流传播的时间差。时间差对应声路方向上的流速分量，仪表再结合设定的管道几何参数计算体积流量。
因此，仪表需要的不只是公称口径。管道外径、壁厚、内衬厚度与材料、管材、液体类型以及换能器布置都会影响声路计算。错误的壁厚可能仍然产生看似正常的信号，却使安装间距或流量结果偏离。选型前应确认这些数据已有可靠记录，或能够在现场测得。

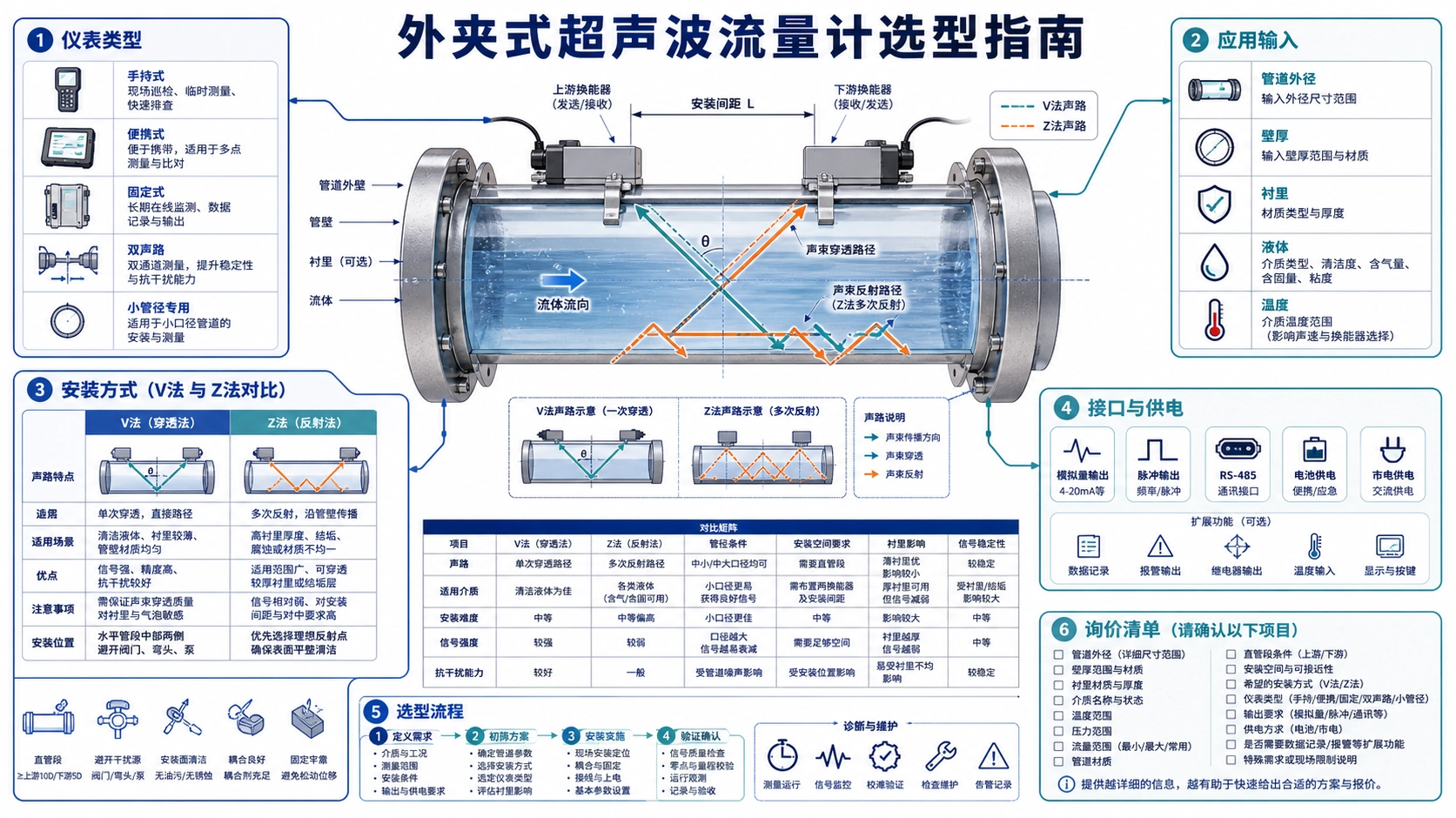

五种常见配置如何区分
| 配置 | 适合任务 | 选型重点 | 需要确认的限制 |
|---|---|---|---|
| 手持式 | 点检、平衡调试、故障诊断、在多台设备之间移动 | 重量、电池、数据保存、换能器套件和现场防护 | 除非规格明确，不应代替永久输出或无人值守记录 |
| 便携式 | 临时测试、能源审计、较长时间记录和报告 | 记录容量、通道、供电、箱体、通信与报告流程 | 测试期间临时固定和耦合状态必须保持稳定 |
| 固定式 | 连续监测并接入 PLC、SCADA 或能源系统 | 供电、模拟量、脉冲、RS485/Modbus、报警、外壳和安装 | 需要合格的永久测点和完整调试记录 |
| 固定双声路 | 需要双声路冗余、诊断或更充分反映流速分布的测点 | 声路几何、通道算法、安装空间、诊断和验收方法 | 双声路不能修正错误管道数据或根本不适合的流场 |
| 小管径外卡式 | 常规外夹探头难以重复定位的小口径管道 | 支持外径、夹具结构、管材、液体与温度 | 机械配合和声耦合对具体管路结构更敏感 |
先界定管道和液体范围
记录管道最小与最大外径，不要只写 DN 或 NPS。确认管材、壁厚等级或实测壁厚、内衬、表面涂层、腐蚀状况以及可用直管长度。对于旧管线，测厚结果或经过确认的检验记录往往比名义壁厚可靠。换能器应安装在结构完好的管壁上，不能跨在松动锈层、焊缝或严重点蚀区域。
时差法需要声波能够稳定穿过液体。悬浮固体、夹带气泡、多相流和严重曝气会衰减或散射信号。仅写“污水”或“化学液体”不足以选型，应说明组成、工作温度、可能的固体或气泡以及管道是否始终满管。如果工况无法保持稳定的时差传播，应评估其他测量技术。
让仪表适配实际工作流程
点测与维护检查
维护人员每次只测一个设备时，快速设定、清晰的诊断界面、易管理的探头套件和可靠电池比永久 I/O 更重要。可参考 BBUFM-H 手持式外夹超声波流量计。采购前还要确定读数如何保存和比较；如果没有同时记录管道输入、信号状态和测点位置，一个孤立的流量值很难复核。
临时记录与能源审计
便携式测试可能在同一管道持续数小时或数天，因此应检查记录容量、采样间隔、时钟、数据导出、外部供电、电池管理以及临时线缆和探头的防护。BBUFM-P 便携式外夹流量计面向这类现场任务；需要立即输出纸质记录时，可查看 BBUFM-PR 便携打印型流量计。纸质打印不能替代电子追溯，项目应事先规定哪一份记录具有最终效力。
永久过程与公用工程监测
连续运行需要确认电源、输出量程、故障状态、通信协议、累计量处理、外壳位置、线缆长度、接地和维护空间。BBUFM-F 固定式外夹流量计属于永久单声路方案；项目明确需要两条声路时，可评估 BBUFM-DP 固定式双声路流量计。验收方案应明确安装结果如何与参考值或过程物料平衡进行比较。
不要只看标称精度
样本中的精度只有连同规定条件才有意义。外夹测量还会受到管道尺寸、声速假设、探头位置、耦合和流速分布的影响。同一安装不变时的重复性，不等于拆下探头后重新安装的复现性。与另一台现场仪表读数一致，也不能自动建立计量溯源，因为两台仪表可能共享同一个未知过程偏差。
应向供应商确认精度定义、试验管道和流动条件、可用流速范围、信号诊断要求以及推荐验证方式。若结果用于贸易结算、法制计量或合同性能试验，必须先确认主管规范是否接受外夹系统作为结算依据。
会反过来影响选型的安装条件
- 直管条件：记录弯头、阀门、泵、变径和支管的位置。最终测点应按产品手册和项目程序确定，而不是套用一个通用倍数。
- 声路条件：确认仪表支持对应管道和液体，并能计算合理的换能器间距。
- 布置方式：V法、Z法或其他布置会改变声程与操作空间，不能只按管径机械决定。
- 表面处理：现场必须允许安全清除松动油漆、锈层和氧化皮，并按要求补充耦合剂。
- 环境：评估管壁与环境温度、凝露、振动、冲洗、日晒、防爆要求和电缆走向。
- 满管状态：避开容易积气或可能非满管运行的位置。
配套的外夹式超声波流量计安装与调试指南会把这些条件转化为现场步骤。若测点已经出现弱信号或读数波动，应先使用外夹式流量计故障排查指南分离管道、安装、流场和仪表问题，不要直接假设更换主机就能解决。
可直接用于询价的资料清单
- 说明任务属于点检、临时记录、永久监测、能量计算输入还是参考比对。
- 提供管道外径、壁厚、材质、内衬、涂层、状态和可接近长度。
- 说明液体、温度、压力、固体、气泡以及满管状态。
- 列出最小、正常和最大流量或流速，并说明是否可能反向流动。
- 定义输出、协议、累计量、记录间隔、存储、供电和外壳环境。
- 用尺寸和照片说明上下游扰动及候选测点。
- 规定结果如何核验以及何种偏差可以接受。
常见问题
便携式一定比固定式精度高吗？
不一定。便携或固定只是使用形态，真正影响结果的是换能器、电子系统、管道数据、安装、流场、信号处理和验证条件，应比较具体配置在明确试验条件下的规格。
一台外夹流量计能测所有液体管道吗？
不能。管道尺寸与材料必须在支持范围内，测点要具备可用声路，液体状态还要允许稳定的时差传播。高含气、多相或严重曝气工况可能需要其他方法。
什么情况下值得使用双声路？
当项目需要两条声路提供冗余、诊断或更充分反映非理想流速分布，并且现场支持相应几何布置时可以采用。双声路不能代替正确输入、合格直管条件和现场调试。
询价至少需要提供什么？
应提供测量任务、管道结构、液体和温度、流量范围、现场布局、输出和供电、安装环境、验证要求以及数量。测点照片和简易管路图可以显著减少选型假设。
参考资料与下一步
标准化术语和测量框架可参考 ISO 12242:2012《封闭管道流体流量测量——液体用超声时差式流量计》。标准提供框架，责任工程师仍需确认适用版本、项目技术条件和当地要求。
如需 Deep Minds Ultrasonic 协助确认外夹测点，请通过联系页面提供管道外径、壁厚和内衬、液体、温度、流量范围、候选位置、输出、供电、记录需求和项目数量。这样才能围绕实际测量任务核对方案，而不是只按型号名称选购。
