安装是一项测量程序，不只是固定探头
外夹式超声波流量计无需开管即可安装，但机械固定牢靠并不代表流量结果一定正确。仪表根据管道尺寸、声路、传播时间和设定单位进行计算，壁厚、内衬、探头布置、流向或输出量程中的错误，都可能隐藏在一个外观整齐的安装中。
以下流程适用于满管液体的时差式外夹流量计，可作为调试框架，不能替代具体仪表手册、现场安全程序和项目计量技术条件。探头间距、适用管径、诊断阈值、电缆要求与直管段条件，必须以实际产品和批准文件为准。
1. 固定测量依据与安全边界
接触管道前，先明确为什么测量，以及结果将用于什么决策。临时趋势、泵性能检查、冷热量计算和永久累计量，对证据与输出的要求不同。记录预期流向、正常范围、反向流可能性、液体状态、压力与温度，并确认调试期间工况是否会变化。
完成动火、高处、热表面、电气和防爆区域所需的许可与控制。外夹安装只是不穿透管壁，并没有消除运行设备周围的风险。确认表面处理不会损伤承压边界或防护体系；怀疑腐蚀时，清理锈层或涂层前必须取得批准。
2. 判断候选测点是否合格
沿上下游管路实际巡视，不要只看探头附近的一小段。记录单平面或双平面弯头、调节阀、止回阀、泵、三通、变径、换热器和加药点。这些部件会改变流速分布或引入气体。按产品手册和项目程序选择可用的最佳位置，不要自创一个适用于所有工况的管径倍数；所需直管条件取决于扰动、仪表设计、声路和验收目标。
- 选择在全部运行范围内保持满管的位置。
- 避开水平管顶部可能积气的区域，并遵守仪表允许的探头方位。
- 介质含固体时，避开容易沉积的最低点。
- 远离强振动、焊缝、支管和壁厚快速变化处。
- 为两只探头的测量、对齐、固定、检查和维护保留空间。
- 保护电缆，避免热表面、锐边、运动设备、进水和电磁干扰。
3. 建立真实管道几何数据
先用图纸确认管线身份，在条件允许时再实测候选位置的外径。存在不同标准或壁厚等级时，不能从公称口径直接推算外径。壁厚应来自可靠文件或合适的测厚结果，同时识别内衬及其厚度，并记录管材、表面涂层和状态。
这些参数决定声波在管壁中的折射和声路计算。错误的内衬数据可能与错误壁厚同样严重。严重腐蚀或内部沉积会使实际声学与水力几何偏离图纸，应记录不确定度，不能为了让读数接近另一台仪表而随意修改输入。

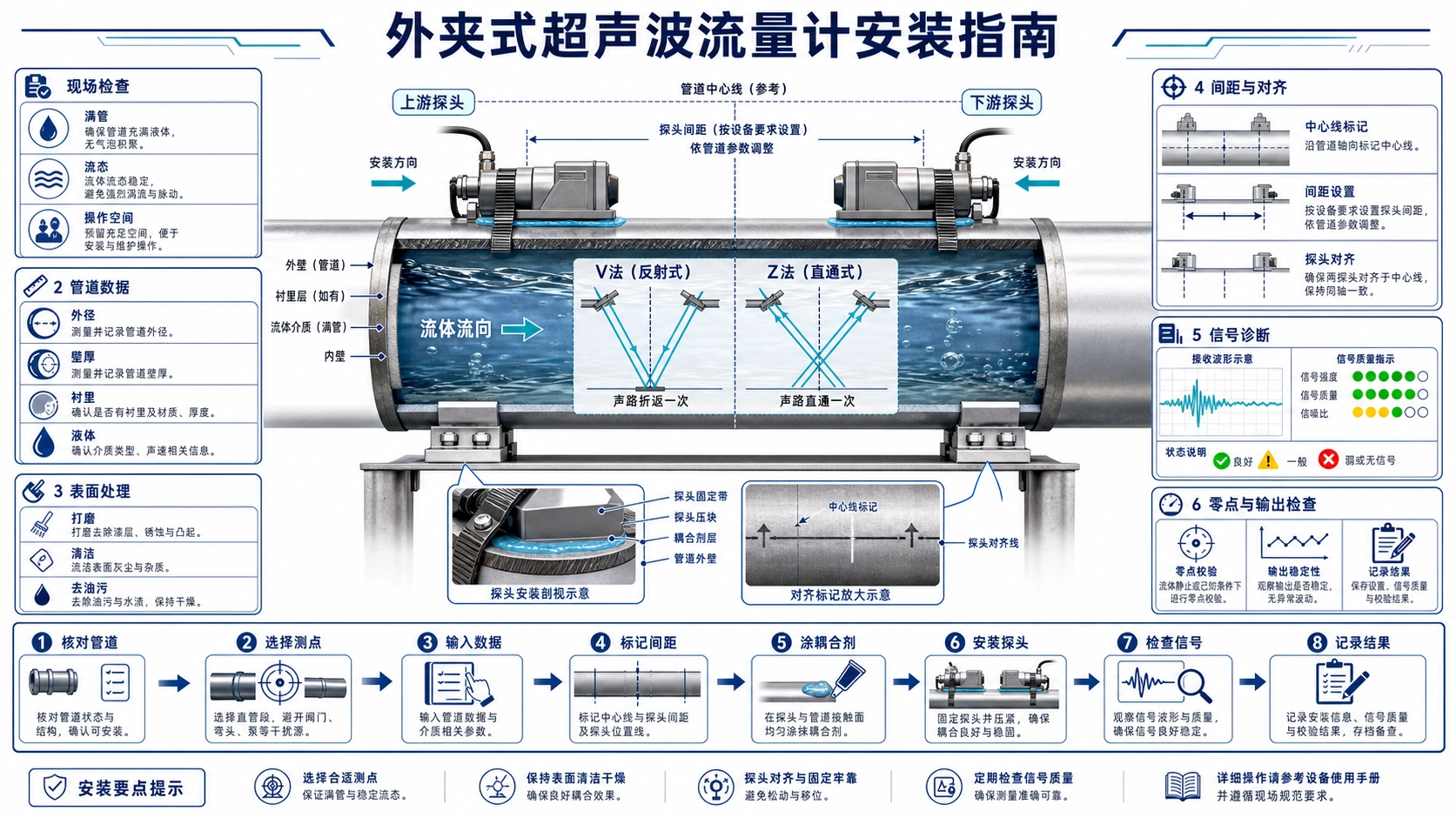

4. 选择换能器和声路布置
根据外径、管壁、液体和温度，使用仪表批准的换能器类型。输入管道和液体数据后，由当前仪表计算安装间距，不能照搬另一条管道或另一型号的数值。屏幕上的间距可能以探头端面、刻线、内侧边缘或其他基准表示，必须从手册确认实物测量基准。
| 布置 | 声路 | 常见适用情况 | 需要控制的风险 |
|---|---|---|---|
| V法 | 声波穿过液体，在对侧管壁反射后回到同侧第二只探头 | 信号与管道条件支持较长声路，并希望同侧操作时 | 间距或管道数据错误会移动反射点并削弱信号 |
| Z法 | 两只探头位于管道两侧，声波单次穿过液体 | 衰减较大、需要缩短声路，或手册明确推荐时 | 必须准确转移轴向位置和对侧角度 |
| 其他批准方式 | 多次反射或专用夹具，具体由仪表决定 | 特殊口径、小管或专用结构 | 只能使用仪表和换能器组件明确支持的方式 |
V法并非天然适合所有小管，Z法也并非天然适合所有大管。频率、衰减、管壁、空间、液体状态和主机能力都会影响选择。调试时的诊断反馈是判断依据，但不能用一个偶然可见的信号绕过产品允许范围。
5. 处理表面、标线、耦合和固定
- 涂耦合剂前，先标出共同轴线和计算间距的实物基准。
- 清除接触区内松动油漆、锈层、氧化皮、污物和凸点，但不得减薄管壁或超出批准范围破坏防护涂层。
- 清洁并干燥探头表面和管壁，检查电缆、接头与接触面。
- 按要求连续涂布耦合剂并排除空气。增加耦合剂不能弥补探头翘动或表面粗糙。
- 按规定方向放置探头；同侧安装时保持计算间距和共同中心线。
- 均匀收紧绑带或夹具。过度用力可能移动探头、挤出耦合剂或损伤小管。
- 收紧后重新核对间距与对齐，记录最终尺寸并拍照。
6. 完成配置后再判断信号
核对工程单位、外径、壁厚、内衬、管材、液体、探头类型、布置、间距基准与流向，同时检查上下游探头电缆是否接在正确通道。不能为了让符号变成正值就交换电缆，应正确修正实物方向或参数并留下记录。
查看仪表提供的接收信号、信号质量或相关性、传播时间、时间比、增益和错误标志。不同型号的名称与允许范围不同，应按手册判断。单一的高信号数值不能证明安装正确，还应观察随时间的稳定性，以及诊断量是否与输入声路一致。在正常工况保存或拍摄诊断页面。
7. 在受控工况下证明读数
零点检查
只有程序能够建立真实零流时才执行静态零点。关闭一只阀门并不能保证零流，旁路、泄漏、热对流和工艺循环仍可能存在。无法建立真实零点时，不要强制显示为零，应记录条件并采用仪表批准的替代方法。零点调整不能用来掩盖随流量变化的安装偏差。
方向与响应
在获得工艺许可后启动或改变流量，确认符号与已知方向一致，读数变化合理。在低、正常以及可获得的较高流量下观察诊断量。只在某一工况突然丢失信号，可能对应气泡、流场改变、振动或临界声路。
独立比对
按项目选择可溯源参考、校准过程表、容积/时间法、称重系统或有记录的质量/能量平衡。处理好时间同步、密度换算、累计、阀门变化和过程储存。一个点的一致不能验证全量程。记录参考设备身份与状态、时间段、工况、原始值、计算和验收准则。
8. 单独调试输出与累计量
本地显示正确，控制系统仍可能读取错误。应在至少两个适合的运行点检查模拟量零点和量程、脉冲当量与极性、RS485 地址和格式、工程单位、小数位、方向约定、累计量、失信号状态和报警映射，并确认 PLC 没有再次缩放或重复进行密度换算。
用于能量计算时，还要核对流量与温度输入的时间一致性，以及供回水温度传感器的分配。配套的超声波冷热量表工作原理与选型指南说明为什么流量和温度通道必须作为一个完整测量系统处理。
调试记录应包含什么
- 设备、测量目的、日期、操作人、主机和换能器标识。
- 管道外径、壁厚、内衬、材料、状态、液体、温度和工况。
- 上下游布置、声路、间距、方位、表面处理和耦合剂。
- 完整配置、必要时的固件或设定文件，以及输出缩放。
- 最终收紧后的诊断数值和照片。
- 零点证据、方向检查、比对数据、计算、偏差和验收决定。
- 绑带、电缆、防雨措施和耦合状态的后续维护要求。
诊断或比对不合格时，应保存原始证据并按外夹式流量计故障排查流程处理。反复修改参数直到流量“看起来正确”，会破坏定位原因所需要的信息。
常见问题
探头间距怎样计算？
把经过确认的管道、内衬、液体、探头和布置数据输入当前仪表，使用它给出的间距和实物基准。通用公式无法覆盖每种仪表的折射模型、延迟和夹具基准。
是否应该总是先尝试V法？
不是。应使用管道、探头、液体和信号条件允许的布置。V法便于同侧操作且声路较长；Z法穿越路径较短，但需要准确完成对侧定位。
停泵后可以直接调零吗？
只有批准程序能够证明液体速度确实为零才可以。泵停止后仍可能存在泄漏、旁路、热对流或循环。
为什么 PLC 与本地显示不一致？
检查单位、输出范围、脉冲当量、符号、字节或寄存器格式、累计量处理以及 PLC 中的二次缩放。声学测量和信号链应分别验证。
参考资料与项目支持
ISO 12242:2012提供封闭管道液体用超声时差式流量计的测量框架，项目应采用规定的版本和要求。安装前的设备比较可参阅手持式、便携式与固定式外夹流量计选型指南。
如需 Deep Minds Ultrasonic 协助复核安装，请通过联系页面提供主机与探头型号、管道和内衬尺寸、液体与温度、管路图、现场照片、设定间距、诊断页面、输出要求和验收方法。有了这些记录，才能核对声路和信号链，而不是仅凭一个流量显示值猜测。
