冷热量表由三项测量和一个计算组成
超声波热量或冷量表不是用一个传感器直接测能量，而是组合流体流量、供水温度、回水温度和循环介质热物性，再对结果进行时间积分。即使流量通道准确，只要温度传感器接反、插入不良、没有配对、时间不同步或流体配置错误，能量仍会出错。
因此，选型必须把流量传感器、配对温度传感器、计算器、安装、通信和法规用途作为一个测量系统。用于运行能效平衡的设备不自动适用于住户结算或法制计量，采购前要确认当地规则、批准配置、安装、封印、检定周期和数据处理。

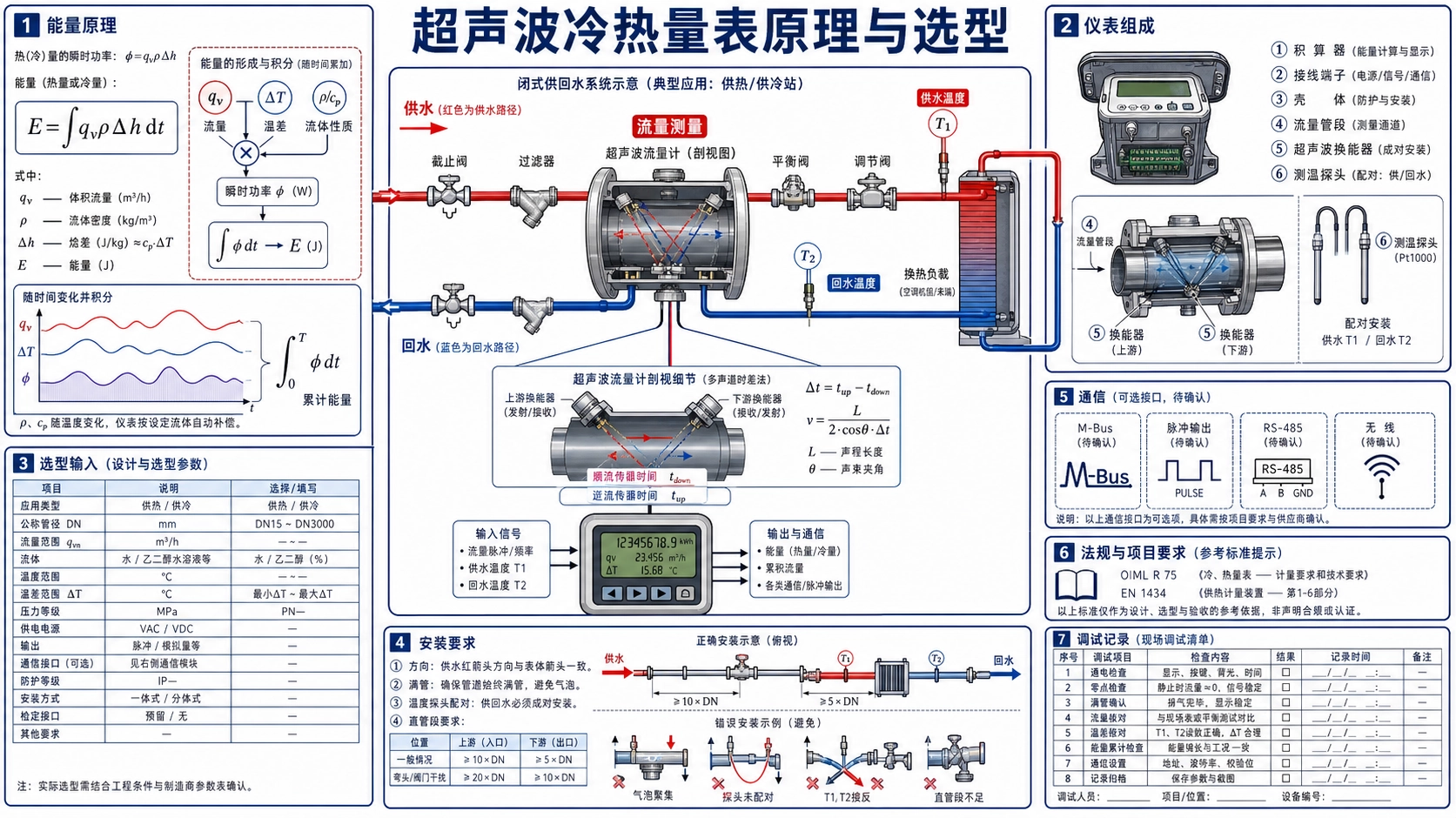

热能如何计算
简化的瞬时热功率关系为：
热功率 ≈ 体积流量 × 密度 × 比热容 × 温差
仪表对功率随时间积分得到能量。完整计算器可能采用焓差或随温度和组成变化的物性表，而不是固定密度和比热。算法和流体必须匹配，水、水—乙二醇混合液和其他载热流体不能当成相同。
供热中供水温度通常高于回水；制冷的符号和通道命名可能按安装与计算器约定反转。应规定热量和冷量分别累计、取净值还是按模式分配。传感器对调会产生负值或把能量累计到错误寄存器。
完整测量链
| 环节 | 输入 | 常见误差 | 调试证据 |
|---|---|---|---|
| 超声流量传感器 | 体积或质量相关流量 | 非满管、气体、反向、流场、管道数据和缩放 | 流量诊断、方向、比对、单位和累计 |
| 供水温度 | 换热一侧温度 | 插入不足、套管错误、导热、滞后和接线 | 位置、插深、编号和参考比对 |
| 回水温度 | 另一侧温度 | 配对接反、响应不匹配和安装不对称 | 配对身份、通道和同步试验 |
| 计算器 | 流量、温度、时间和物性 | 流体、单位、采样、符号、时钟、系数或固件配置错误 | 配置记录和独立复算 |
| 通信与累计 | 能量、体积、温度、报警和时间 | 寄存器缩放、翻转、复位、费率映射和数据缺失 | 多点端到端比对 |
为什么小温差特别难测
能量与温差成比例。供回水相差较大时，每只温度传感器的一个小绝对误差占温差比例较小；真实温差很小时，同样的偏移、插入差异或响应滞后会占据更大比例。
温差不确定度不是单只传感器精度的简单复制，而取决于两只传感器、校准相关性或配对、接线、计算器分辨率、安装和动态响应。要求配对时应保留配对身份，单独更换一只可能使配对性能失效，除非批准程序允许。
负荷快速变化时，流量和温度采样应尽量代表同一能量流。快速流量信号配合慢响应或强滤波温度，会让瞬态能量偏差。因此，计算器的采样和积分方法与稳态规格同样重要。
按应用选择配置
| 配置 | 适合场景 | 重点问题 | 需要确认的边界 |
|---|---|---|---|
| 户用管段式 | 公寓或末端冷热计量 | 流量范围、连接、压损、温度对、显示和通信 | 当地结算批准、方向、安装长度和检定 |
| 预付费/控制式 | 计量结合账户或阀控 | 支付流程、阀位、供电、数据安全、故障状态和审计 | 法律、网络安全和公用事业流程 |
| 固定式能量计 | 机房、区域回路、HVAC和较大管道 | 管径、流量技术、温度输入、输出、外壳和电源 | 永久测点和调试参考 |
| 小管径外夹式 | 支持条件下的改造或非侵入监测 | 管道、满管、外部流量、贴附温度和保温 | 所需准确度或法规用途是否接受外部传感器 |
流量范围与水力条件
定义最小、正常和最大流量，而不只看公称管径，并包含零流期、季节低负荷、泵切换、反向和启动。表过大会长期处于低端，过小则可能压损不可接受或超范围。法制应用应采用批准中规定的流量定义和计量等级。
保持满管并排气，遵守产品允许的方位和直管/整流要求。测点应避免泵、调节阀、混合点和支路形成未经确认的流场。外夹流量可使用外夹式超声波流量计安装指南，并把信号诊断纳入调试记录。
温度传感器安装
供回水温度测点应代表能量计算所用同一回路流体，避开混合点、死腿、旁路和分层总管，除非设计已处理。采用批准的套管、直接插入、表面贴附或其他结构；需要时两侧应保持相近热接触与响应。
- 保留传感器对编号和通道分配。
- 使用规定插入深度和允许的导热材料。
- 一致保温，特别是表面式温度传感器。
- 避免电缆产生验证之外的导热。
- 要求时确认套管填充且传感器到达预定底部。
- 未经批准不得延长、缩短或替换电缆。
- 让维护时不易误换供回水。
流体物性与乙二醇混合液
确认计算器是否支持实际流体及浓度范围。密度、比热、黏度和声速随组成与温度变化。把水算法用于乙二醇混合液，会使能量换算以及某些流量技术都产生偏差；补液和维护还会改变浓度。
记录流体、浓度、确定方法和变更责任。计算器允许用户设定浓度时，应规定权限与验证。没有物性数据和全范围验证，不能对自定义混合物作准确度声明。
通信、电源与记录
根据具体产品定义显示、脉冲、模拟量、RS485/Modbus、M-Bus、无线或其他接口。明确权威寄存器、单位、缩放、时间戳、间隔数据、累计分辨率与翻转、电池或市电、断电行为、时钟保持、报警和导出。
预付费或结算系统还增加账户、阀门、安全、隐私和审计要求。确认认证、更新控制、事件日志、通信丢失恢复以及谁可复位或修改累计。这属于完整系统和当地法规，不只是超声传感器。
调试顺序
- 核对批准仪表身份、流向、安装、温度对、封印、流体和计算器配置。
- 充水排气，确认流量诊断和合理零/低流行为，不在不确定流动下强制调零。
- 在等温或其他批准参考条件下比对供回水温度并记录残差。
- 施加受控负荷，确认温差、热功率以及热/冷累计的符号。
- 检查流量、温度、能量单位、时间同步、积分和物性。
- 在多个点把每条输出和通信与本地计算值比对。
- 记录起始累计、时间、报警、配置、参考仪器、原始值、计算和验收。
可评估的产品形态
相关 Deep Minds Ultrasonic 产品包括BBUEM-R 户用超声冷热量表、BBUEM-P 预付费冷热量表、BBUEM-F 固定式冷热量计和BBUEM-S 小管径外夹式能量计。应按流量、温度、流体、接口、安装与法规用途核对样本；本文不声明超出产品证书的批准。
适用计量框架
OIML R 75-1:2002涉及热量表一般要求，R 75-2:2002涉及型式批准试验和首次检定。项目还可能规定特定版本 EN 1434、地区计量法规、公用事业规则或其他标准。应向主管机构确认当前适用文件、仪表批准与完整配置。
运行监测与收费结算可以采用不同不确定度和维护方案。采购规格应明确用途，避免把方便改造的仪表误当成法定结算表。
常见问题
超声波流量计就是热量表吗？
不是。热能还需要供回水配对温度、流体物性、时间同步、计算和积分，完整组件与用途决定要求。
温差小时为何能量波动大？
温度偏移、噪声、响应不匹配和安装不对称占小温差的比例更大。增加滤波前应先检查配对和过程混合。
水表配置能测乙二醇能量吗？
只有计算器和流量测量支持实际流体与浓度并完成验证才可以，不能直接假定水的物性。
外夹式能量计能用于收费吗？
只有完整配置在当地获得相应用途批准并按要求安装才可以。非侵入运行监测不自动满足结算要求。
标准与项目资料
相关时可查阅官方 OIML R 75-1:2002 和 OIML R 75-2:2002，并确认现行国家与项目要求。引用 OIML 本身并不能证明符合性或批准。
