Un contador de energía combina tres medidas y un cálculo
Un contador ultrasónico de energía para calefacción o refrigeración no mide la energía térmica con un solo sensor. Combina el caudal del fluido, la temperatura de impulsión, la temperatura de retorno y las propiedades termofísicas del fluido circulante, e integra el resultado a lo largo del tiempo. El canal de caudal puede ser exacto y, aun así, la energía indicada puede ser errónea si los sensores de temperatura están intercambiados, mal insertados, sin emparejar, desfasados en el tiempo o configurados para otro fluido.
La selección debe tratar el sensor de caudal, el par de temperatura, el calculador, la instalación, la comunicación y la finalidad reglamentaria como un único sistema de medida. Un equipo para equilibrado energético operativo no es automáticamente apto para facturación a inquilinos ni metrología legal. Antes de comprar, confirme las normas nacionales, la configuración aprobada, instalación, precintos, periodo de verificación y tratamiento de datos.

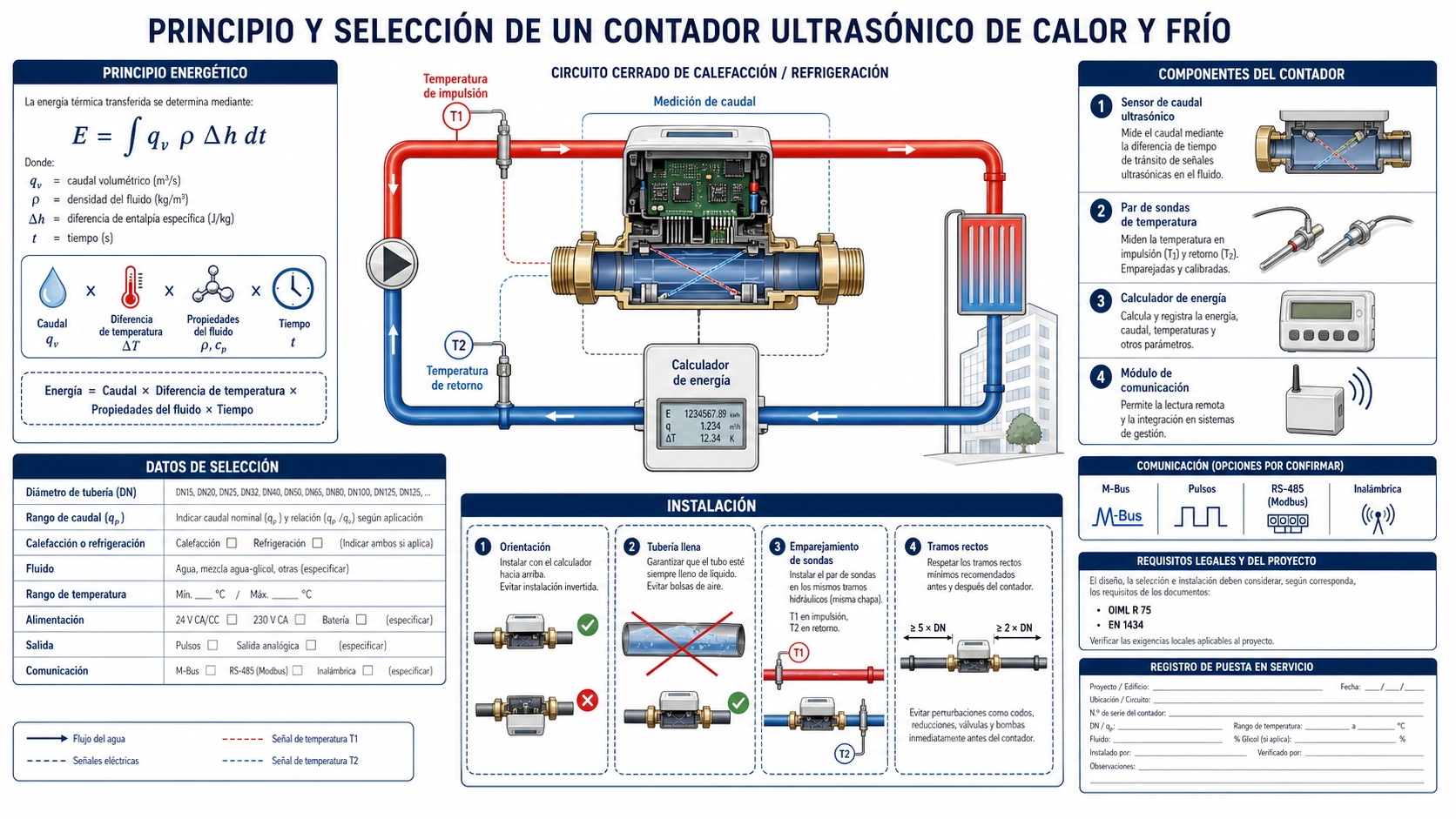

Cómo se calcula la energía térmica
Una relación instantánea simplificada para la potencia térmica es:
potencia térmica ≈ caudal volumétrico × densidad × calor específico × diferencia de temperatura
El contador integra la potencia en el tiempo para obtener energía. Un calculador completo puede utilizar una diferencia de entalpía o propiedades tabuladas en función de la temperatura y composición, en lugar de densidad y calor específico constantes. El algoritmo y el fluido seleccionados deben corresponder al sistema. El agua, las mezclas de agua y glicol y otros fluidos caloportadores no son equivalentes.
En calefacción, la temperatura de impulsión suele superar la de retorno; en refrigeración, el signo y los nombres de canales pueden invertirse según la instalación y el calculador. Defina si la energía se acumula por separado para calor y frío, se calcula como neta o se asigna por modo. Un par intercambiado puede producir valores negativos o registrar la energía en el acumulador equivocado.
La cadena de medición
| Elemento | Entrada medida | Fuente habitual de error | Evidencia de puesta en marcha |
|---|---|---|---|
| Sensor ultrasónico de caudal | Señal de caudal volumétrico o relacionada con masa | Tubería no llena, gas, sentido erróneo, perfil, datos de tubería o escala | Diagnóstico de caudal, sentido, comparación, unidades y total |
| Sensor de impulsión | Temperatura en un lado del intercambio energético | Inmersión deficiente, vaina incorrecta, conducción, retardo o cableado | Ubicación, inserción, identificación y comparación de referencia |
| Sensor de retorno | Temperatura en el otro lado | Par intercambiado, respuesta no emparejada o instalación asimétrica | Identidad del par, asignación de canales y ensayo simultáneo |
| Calculador | Caudal, temperaturas, tiempo y propiedades del fluido | Fluido, unidades, muestreo, signo, reloj, coeficiente o firmware incorrectos | Registro de configuración y comprobación mediante cálculo independiente |
| Comunicación y totalizador | Energía, volumen, temperaturas, alarmas y tiempo | Escala de registros, desbordamiento, reinicio, tarifas o intervalos perdidos | Comparación integral en varios valores |
Por qué una diferencia de temperatura pequeña es exigente
La energía es proporcional a la diferencia de temperatura. Cuando impulsión y retorno están muy separados, un pequeño error absoluto en cada temperatura representa una fracción menor de delta T. Cuando el delta T real es pequeño, los mismos desplazamientos, diferencias de inserción o retardos pueden formar una parte importante del valor medido.
La incertidumbre de una diferencia de temperatura no es simplemente la exactitud declarada de un sensor. Depende de ambos sensores, de su correlación de calibración o emparejamiento, cableado, resolución del calculador, instalación y respuesta dinámica. Utilice un par cualificado cuando sea necesario y conserve su identidad. Sustituir solo un sensor puede invalidar el rendimiento del par salvo que el procedimiento aprobado lo permita.
Durante cambios rápidos de carga, las muestras de caudal y temperatura deben representar de forma suficientemente próxima el mismo paquete de energía. Una señal de caudal rápida combinada con sensores de temperatura lentos o muy filtrados puede sesgar la energía transitoria. También importan el muestreo y la integración del calculador, no solo las especificaciones en régimen estable.
Elegir la configuración según la aplicación
| Configuración | Aplicación adecuada | Preguntas principales | Límite que debe confirmarse |
|---|---|---|---|
| Contador residencial en línea | Medición de calefacción o frío en vivienda o unidad terminal | Caudal, conexión, pérdida de carga, par de temperatura, pantalla y comunicación | Aprobación local de facturación, orientación, longitud y verificación |
| Contador prepago o controlado | Proyectos que combinan medida con cuenta o control de válvula | Pago, estado de válvula, alimentación, seguridad, fallo y auditoría | Requisitos legales, de ciberseguridad y de la compañía suministradora |
| Contador fijo de energía | Salas técnicas, redes de distrito, climatización y tuberías mayores | Tubería, tecnología de caudal, entradas de temperatura, salidas, envolvente y alimentación | Ubicaciones permanentes y referencia de puesta en marcha |
| Contador externo para tubo pequeño | Modernización o supervisión no invasiva cuando esté admitida | Construcción y llenado de tubería, caudal externo, fijación térmica y aislamiento | Si la exactitud o finalidad legal permite sensores externos |
Intervalo de caudal y condiciones hidráulicas
Defina caudal mínimo, normal y máximo, no solo el diámetro nominal. Incluya periodos a cero, baja carga estacional, etapas de bombas, flujo inverso y arranque. Un contador sobredimensionado puede trabajar demasiado cerca de su zona inferior, mientras que uno pequeño puede generar una pérdida excesiva o superar su rango. En aplicaciones legales, use las definiciones de caudal y clase metrológica exigidas por la aprobación aplicable.
Mantenga la tubería llena y elimine el aire. Respete orientación y tramos rectos o acondicionamiento requeridos. Evite ubicaciones donde bombas, válvulas de control, mezclas y derivaciones generen un perfil no cualificado. Para medición externa, siga la guía de instalación de caudalímetros ultrasónicos externos y conserve los diagnósticos durante la puesta en marcha.
Instalación de los sensores de temperatura
Coloque impulsión y retorno en puntos que representen el mismo circuito usado en el cálculo. Evite mezclas, ramales muertos, bypass y colectores estratificados salvo que el diseño los contemple. Use vainas, accesorios de inmersión directa, conjuntos superficiales u otro montaje aprobado. Ambos lados deben tener contacto térmico y respuesta comparables cuando lo exija el método.
- Conserve los números de serie del par y su asignación de canales.
- Use la profundidad de inserción y material térmico especificados.
- Aísle de forma coherente para reducir conducción ambiental, especialmente en sensores superficiales.
- Evite que el cable conduzca calor hacia o desde el punto de una forma no validada.
- Compruebe el llenado de las vainas y el asiento del sensor en el fondo previsto.
- No alargue, acorte ni sustituya cables salvo que lo permitan la construcción y el calculador aprobados.
- Ubique los sensores de modo que el mantenimiento no intercambie impulsión y retorno.
Propiedades del fluido y mezclas con glicol
Confirme que el calculador admite el fluido y la concentración reales. Densidad, calor específico, viscosidad y velocidad del sonido varían con composición y temperatura. Aplicar un algoritmo de agua a una mezcla con glicol puede sesgar la conversión energética y, en algunas tecnologías, el caudal. La concentración también puede cambiar tras rellenados o mantenimiento.
Registre fluido, concentración, método para determinarla y responsable del control de cambios. Si el usuario puede editar la concentración, defina quién y cómo se verifica. No declare exactitud para una mezcla especial sin datos de propiedades y un algoritmo validado en el intervalo operativo.
Comunicación, alimentación y registros
Defina pantalla local, impulsos, salida analógica, RS485/Modbus, M-Bus, comunicación inalámbrica u otras interfaces según el producto. Especifique registros de referencia, unidades y escala, sello temporal, datos por intervalo, resolución y desbordamiento del totalizador, batería o red, comportamiento sin alimentación, conservación del reloj, alarmas y exportación.
Los sistemas de prepago o facturación añaden requisitos de cuenta, válvula, seguridad, privacidad y auditoría. Confirme autenticación, control de actualizaciones, registro de eventos, recuperación tras pérdida de comunicación y permisos para reiniciar o alterar totales. Pertenecen al sistema completo y al marco local, no solo al sensor ultrasónico.
Secuencia de puesta en marcha
- Verifique identidad aprobada, sentido, instalación, par térmico, precintos, fluido y configuración del calculador.
- Llene y purgue; confirme diagnóstico y comportamiento plausible a caudal cero o bajo sin forzar un cero cuando exista incertidumbre.
- Compare impulsión y retorno a igual temperatura u otra referencia aprobada y registre la diferencia residual.
- Aplique una carga controlada y confirme el signo de delta T, potencia y energía de calor o frío acumulada.
- Compruebe unidades, sincronización, intervalo de integración y propiedades.
- Verifique cada salida y comunicación frente a pantalla o calculador en más de un punto.
- Registre totales iniciales, hora, alarmas, configuración, instrumentos, valores brutos, cálculos y decisión.
Formatos de producto que deben revisarse
Entre los productos de Deep Minds Ultrasonic se encuentran el contador residencial BBUEM-R, el BBUEM-P de prepago, el contador fijo BBUEM-F y el contador externo BBUEM-S para tubos pequeños. Compare cada ficha con caudal, temperatura, fluido, interfaz, instalación y finalidad legal; esta guía no afirma aprobaciones más allá de los certificados documentados.
Marco metrológico aplicable
OIML R 75-1:2002 trata los requisitos generales de los contadores de calor y R 75-2:2002 los ensayos de aprobación de modelo y verificación inicial. El proyecto puede exigir además una edición de EN 1434, legislación regional de instrumentos, normas de la suministradora u otro documento. Confirme los textos legalmente vigentes, la aprobación y la configuración completa con la autoridad competente.
La supervisión operativa puede usar una incertidumbre y un plan de mantenimiento distintos de la facturación. Declare la finalidad en la especificación de compra para que un instrumento cómodo de modernización no se considere por error un contador legal de liquidación.
Preguntas frecuentes
¿Un caudalímetro ultrasónico es por sí solo un contador de energía?
No. La energía térmica también requiere temperaturas emparejadas, propiedades del fluido, sincronización, cálculo e integración. El conjunto y la finalidad determinan los requisitos.
¿Por qué la energía es inestable con delta T pequeño?
Errores absolutos pequeños, ruido, respuestas distintas y asimetría de instalación representan una fracción mayor de una diferencia real pequeña. Revise el par y la mezcla del proceso antes de aumentar el filtrado.
¿Puede un contador configurado para agua medir energía con glicol?
Solo si el calculador y la medición de caudal admiten el fluido y concentración reales y esa configuración está validada. No pueden suponerse las propiedades del agua.
¿Puede usarse un contador externo para facturación?
Solo si la configuración completa está aprobada y aceptada para esa finalidad en la jurisdicción y se instala en consecuencia. La supervisión no invasiva no satisface automáticamente la facturación.
Normas e información del proyecto
Consulte los documentos oficiales OIML R 75-1:2002 y OIML R 75-2:2002 cuando proceda, y confirme después las exigencias nacionales y del proyecto. La cita de OIML no demuestra por sí sola conformidad ni aprobación.
Para recibir ayuda de selección, envíe a Deep Minds Ultrasonic la finalidad de calefacción o frío, condición de facturación, tubería y conexión, caudal, fluido y concentración, temperaturas y delta T mínimo, presión, instalación, alimentación, salidas, comunicación, datos y seguridad, aprobación aplicable, plan de verificación y cantidad.
