Descripción general

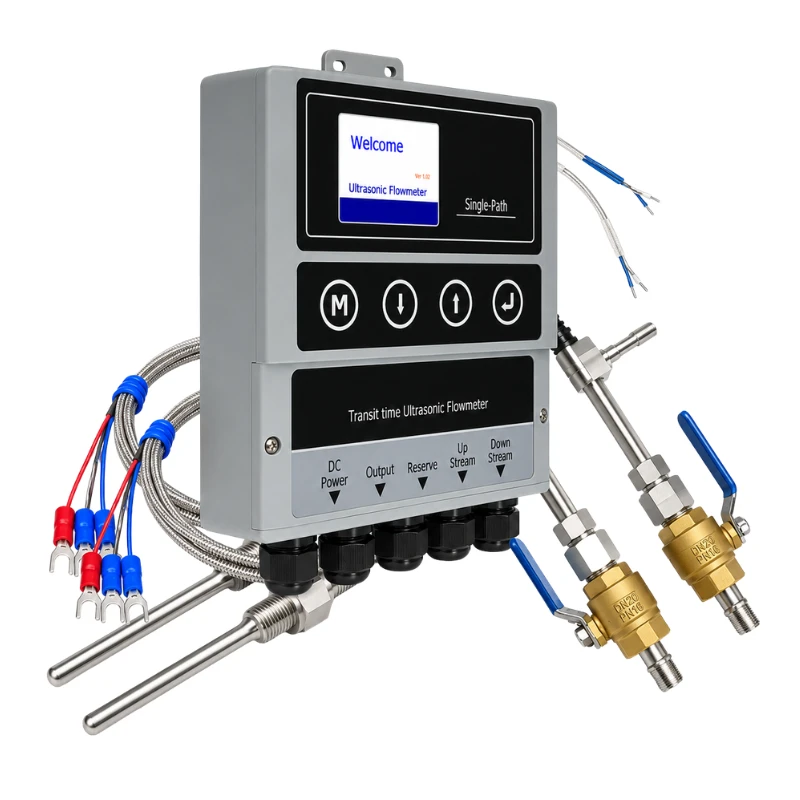

BBUEM-F es un instrumento ultrasónico fijo para la supervisión de la energía térmica y frigorífica en redes de agua. Combina la medición de caudal por tiempo de tránsito con la medición de temperatura emparejada y calcula la energía acumulada a partir del caudal y de la diferencia entre ida y retorno.
Los transductores de caudal se instalan en el exterior de la tubería, lo que reduce las modificaciones de la instalación y el tiempo de parada. El medidor es adecuado para sistemas centrales de climatización, redes urbanas de calor y frío, subestaciones de intercambio, calderas, gestión energética y circuitos industriales de agua.
Características clave
- Mide caudal, temperaturas de ida y retorno y energía acumulada
- Medición externa sin cortar la tubería
- Dos entradas de temperatura emparejadas
- Salidas analógicas, de pulsos, de relé y comunicación digital
- Totalización del caudal directo, inverso y neto
- Versiones estándar y ampliada para distintos requisitos de precisión y tamaño de tubería
Aplicaciones típicas
- Sistemas de agua fría y de refrigeración
- Redes urbanas de calor y frío
- Subestaciones de intercambio y calderas
- Gestión energética de edificios
- Circuitos industriales de agua y supervisión de energía de proceso
Especificaciones técnicas
| Parámetro | Versión estándar | Versión ampliada |
|---|---|---|
| Principio de medición del caudal | Ultrasonido por tiempo de tránsito | Ultrasonido por tiempo de tránsito |
| Medio | Líquido en tubería llena | Líquido en tubería llena |
| Rango de velocidad | -12 a +12 m/s | -12 a +12 m/s |
| Precisión de velocidad | ±1,0% de la lectura | ±0,5% de la lectura |
| Precisión a baja velocidad | ±0,01 m/s | ±0,01 m/s |
| Clase de precisión del medidor de energía | Clase 2 | Clase 2 |
| Tamaño de tubería | DN25 a DN2000 | DN25 a DN5000 |
| Pantalla | TFT LCD de 2,2 pulgadas, 320 × 240 | TFT LCD de 2,8 pulgadas, 320 × 240 |
| Salida analógica | 4–20 mA, carga máxima de 750 Ω | 4–20 mA, carga máxima de 750 Ω |
| Salida de pulsos | 0–9999 Hz, OCT | 0–9999 Hz, OCT |
| Salida de relé | SPST, máximo 1 Hz | SPST, máximo 1 Hz |
| Comunicación | RS485, protocolo Modbus | RS485, protocolo Modbus |
| Alimentación | 24–36 VDC | 24–36 VDC |
| Temperatura del transmisor | -40 a +60 °C | -40 a +60 °C |
| Temperatura estándar de los transductores de caudal | -40 a +80 °C | -40 a +80 °C |
| Rango de las sondas de temperatura | -10 a +105 °C | -10 a +105 °C |
| Humedad | Hasta 95% HR, sin condensación | Hasta 95% HR, sin condensación |
| Carcasa del transmisor | Plástico de ingeniería | Aleación de aluminio mecanizada por CNC |
Configuración de sensores
| Elemento | Configuración |
|---|---|
| Transductores de caudal | Exteriores; tipo de inserción opcional |
| Sondas de temperatura | Sondas PT1000 emparejadas |
| Montaje de las sondas de temperatura | Externo o de inserción |
| Longitud estándar del cable | 10 m |
| Montaje de los transductores de caudal | Método V, N, Z o W |
Funciones de medición
- Caudal y velocidad instantáneos
- Totales directo, inverso y neto
- Temperaturas de ida y retorno
- Diferencia de temperatura
- Potencia térmica o frigorífica instantánea
- Energía térmica o frigorífica acumulada
Información de selección
Al realizar el pedido, facilite la siguiente información:
- Aplicación de calefacción o refrigeración
- Diámetro exterior, material y espesor de la tubería
- Material y espesor del revestimiento interior
- Tipo de líquido y rango de temperatura de funcionamiento
- Rango de caudal y diferencia de temperatura prevista
- Método de montaje de las sondas de temperatura
- Salidas, comunicación y longitud de cable requeridas
