Produktübersicht

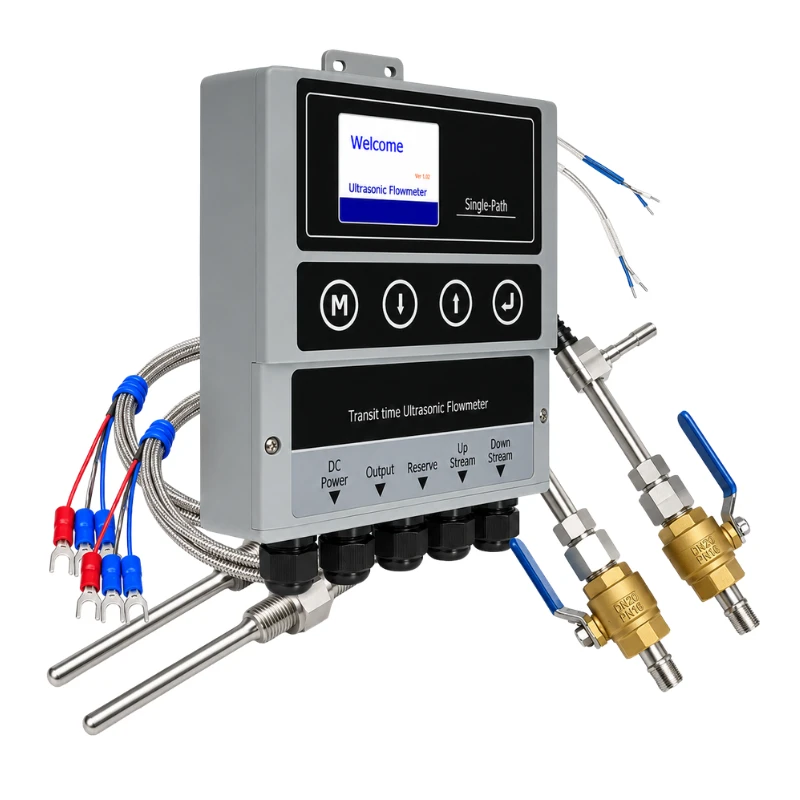

BBUEM-F ist ein fest installiertes Ultraschallgerät zur Überwachung von Wärme- und Kälteenergie in Wassersystemen. Es verbindet die Ultraschall-Durchflussmessung nach dem Laufzeitverfahren mit abgestimmten Temperaturmessungen und berechnet die aufsummierte Energie aus Durchfluss und Vorlauf-/Rücklauf-Temperaturdifferenz.
Die Anlege-Durchflusswandler werden außen an der Rohrleitung montiert. Dadurch bleiben Rohrumbauten und Stillstandszeiten gering. Das Gerät ist geeignet für zentrale Klima- und HVAC-Anlagen, Fernwärme- und Fernkältenetze, Wärmetauscherstationen, Kesselanlagen, Energiemanagement und industrielle Wasserkreisläufe.
Hauptmerkmale
- Messung von Durchfluss, Vorlauf- und Rücklauftemperaturen sowie aufsummierter Energie
- Anlegemessung ohne Rohrtrennung
- Zwei abgestimmte Temperatureingänge
- Analoge, Impuls-, Relais- und digitale Kommunikation
- Vorwärts-, Rückwärts- und Nettodurchfluss-Summierung
- Standard- und Erweiterungsausführung für unterschiedliche Genauigkeits- und Rohrgrößenanforderungen
Typische Anwendungen
- Kälte- und Kühlwassersysteme
- Fernwärme- und Fernkältenetze
- Wärmetauscherstationen und Kesselanlagen
- Gebäude-Energiemanagement
- Industrielle Wasserkreisläufe und Prozessenergieüberwachung
Technische Daten
| Parameter | Standardausführung | Erweiterte Ausführung |
|---|---|---|
| Messprinzip des Durchflusses | Ultraschall-Laufzeitverfahren | Ultraschall-Laufzeitverfahren |
| Medium | Flüssigkeit in vollgefüllter Rohrleitung | Flüssigkeit in vollgefüllter Rohrleitung |
| Geschwindigkeitsbereich | -12 bis +12 m/s | -12 bis +12 m/s |
| Geschwindigkeitsgenauigkeit | ±1,0% vom Messwert | ±0,5% vom Messwert |
| Genauigkeit bei niedriger Geschwindigkeit | ±0,01 m/s | ±0,01 m/s |
| Genauigkeitsklasse des Energiezählers | Klasse 2 | Klasse 2 |
| Rohrgröße | DN25 bis DN2000 | DN25 bis DN5000 |
| Anzeige | 2,2-Zoll-TFT-LCD, 320 × 240 | 2,8-Zoll-TFT-LCD, 320 × 240 |
| Analogausgang | 4–20 mA, maximale Last 750 Ω | 4–20 mA, maximale Last 750 Ω |
| Impulsausgang | 0–9999 Hz, OCT | 0–9999 Hz, OCT |
| Relaisausgang | SPST, max. 1 Hz | SPST, max. 1 Hz |
| Kommunikation | RS485, Modbus-Protokoll | RS485, Modbus-Protokoll |
| Versorgungsspannung | 24–36 VDC | 24–36 VDC |
| Transmittertemperatur | -40 bis +60 °C | -40 bis +60 °C |
| Standardtemperatur der Durchflusswandler | -40 bis +80 °C | -40 bis +80 °C |
| Temperaturfühlerbereich | -10 bis +105 °C | -10 bis +105 °C |
| Luftfeuchte | Bis zu 95% rF, nicht kondensierend | Bis zu 95% rF, nicht kondensierend |
| Gehäuse des Transmitters | Technischer Kunststoff | CNC-bearbeitete Aluminiumlegierung |
Sensor-Konfiguration
| Position | Konfiguration |
|---|---|
| Durchflusswandler | Anlegeausführung; Einsteckausführung optional |
| Temperaturfühler | Abgestimmte PT1000-Temperaturfühler |
| Montage der Temperaturfühler | Anlege- oder Einsteckmontage |
| Standardkabellänge | 10 m |
| Montage der Durchflusswandler | V-, N-, Z- oder W-Methode |
Messfunktionen
- Momentaner Durchfluss und Geschwindigkeit
- Vorwärts-, Rückwärts- und Nettodurchfluss-Summen
- Vorlauf- und Rücklauftemperaturen
- Temperaturdifferenz
- Momentane Wärme- oder Kälteleistung
- Aufsummierte Wärme- oder Kälteenergie
Auswahlangaben
Bitte geben Sie bei der Bestellung folgende Informationen an:
- Heiz- oder Kühlanwendung
- Außendurchmesser, Material und Wandstärke der Rohrleitung
- Material und Stärke der Innenauskleidung
- Flüssigkeitstyp und Betriebstemperaturbereich
- Durchflussbereich und erwartete Temperaturdifferenz
- Montageart der Temperaturfühler
- Erforderliche Ausgänge, Kommunikation und Kabellänge
