Présentation du produit

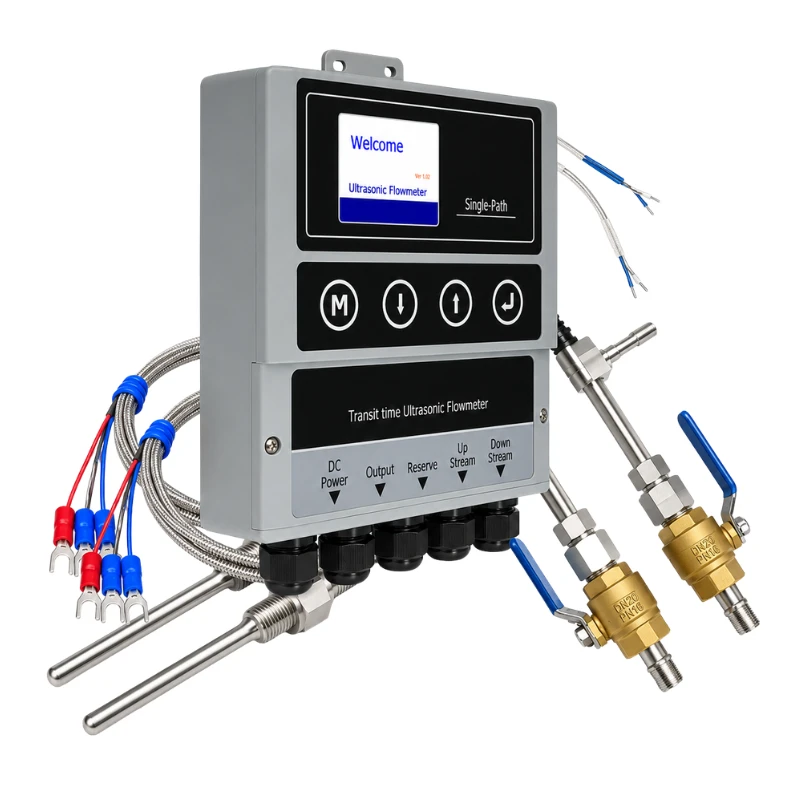

Le BBUEM-F est un instrument ultrasonore fixe destiné au suivi de l’énergie thermique et frigorifique dans les réseaux d’eau. Il associe la mesure de débit ultrasonore par temps de transit à deux mesures de température appairées, puis calcule l’énergie cumulée à partir du débit et de l’écart entre les températures aller et retour.
Les transducteurs de débit externes se montent sur la paroi de la conduite, limitant les modifications de tuyauterie et les arrêts de procédé. Le compteur convient aux systèmes CVC centraux, aux réseaux de chaleur et de froid, aux sous-stations d’échange, aux chaudières, à la gestion énergétique et aux circuits d’eau industriels.
Caractéristiques principales
- Mesure du débit, des températures aller-retour et de l’énergie cumulée
- Mesure externe sans découpe de la conduite
- Deux entrées de température appairées
- Sorties analogique, impulsionnelle, relais et communication numérique
- Totalisation des débits direct, inverse et net
- Versions standard et étendue selon la précision et le diamètre requis
Applications courantes
- Circuits d’eau glacée et d’eau de refroidissement
- Réseaux de chauffage et de refroidissement urbains
- Sous-stations d’échange et chaudières
- Gestion énergétique des bâtiments
- Circuits d’eau industriels et suivi de l’énergie de procédé
Spécifications techniques
| Paramètre | Version standard | Version étendue |
|---|---|---|
| Principe de mesure du débit | Temps de transit ultrasonore | Temps de transit ultrasonore |
| Fluide | Liquide en conduite pleine | Liquide en conduite pleine |
| Plage de vitesse | -12 à +12 m/s | -12 à +12 m/s |
| Précision de vitesse | ±1,0 % de la lecture | ±0,5 % de la lecture |
| Précision à faible vitesse | ±0,01 m/s | ±0,01 m/s |
| Classe de précision énergétique | Classe 2 | Classe 2 |
| Diamètre de conduite | DN25 à DN2000 | DN25 à DN5000 |
| Affichage | TFT LCD 2,2 pouces, 320 × 240 | TFT LCD 2,8 pouces, 320 × 240 |
| Sortie analogique | 4–20 mA, charge maximale 750 Ω | 4–20 mA, charge maximale 750 Ω |
| Sortie impulsionnelle | 0–9999 Hz, OCT | 0–9999 Hz, OCT |
| Sortie relais | SPST, 1 Hz maximum | SPST, 1 Hz maximum |
| Communication | RS485, protocole Modbus | RS485, protocole Modbus |
| Alimentation | 24–36 VCC | 24–36 VCC |
| Température du transmetteur | -40 à +60 °C | -40 à +60 °C |
| Température des transducteurs standard | -40 à +80 °C | -40 à +80 °C |
| Plage des sondes de température | -10 à +105 °C | -10 à +105 °C |
| Humidité | Jusqu’à 95 % HR, sans condensation | Jusqu’à 95 % HR, sans condensation |
| Boîtier du transmetteur | Plastique technique | Alliage d’aluminium usiné CNC |
Configuration des capteurs
| Élément | Configuration |
|---|---|
| Transducteurs de débit | Externes ; type à insertion en option |
| Sondes de température | Sondes PT1000 appairées |
| Montage des sondes de température | Externe ou à insertion |
| Longueur de câble standard | 10 m |
| Montage des transducteurs de débit | Méthode V, N, Z ou W |
Fonctions de mesure
- Débit et vitesse instantanés
- Totaux direct, inverse et net
- Températures aller et retour
- Différence de température
- Puissance thermique ou frigorifique instantanée
- Énergie thermique ou frigorifique cumulée
Informations de sélection
Veuillez fournir les informations suivantes lors de la sélection :
- Application de chauffage ou de refroidissement
- Diamètre extérieur, matériau et épaisseur de la conduite
- Matériau et épaisseur du revêtement intérieur
- Type de liquide et plage de température
- Plage de débit et différence de température prévue
- Méthode de montage des sondes de température
- Sorties, communication et longueur de câble requises
